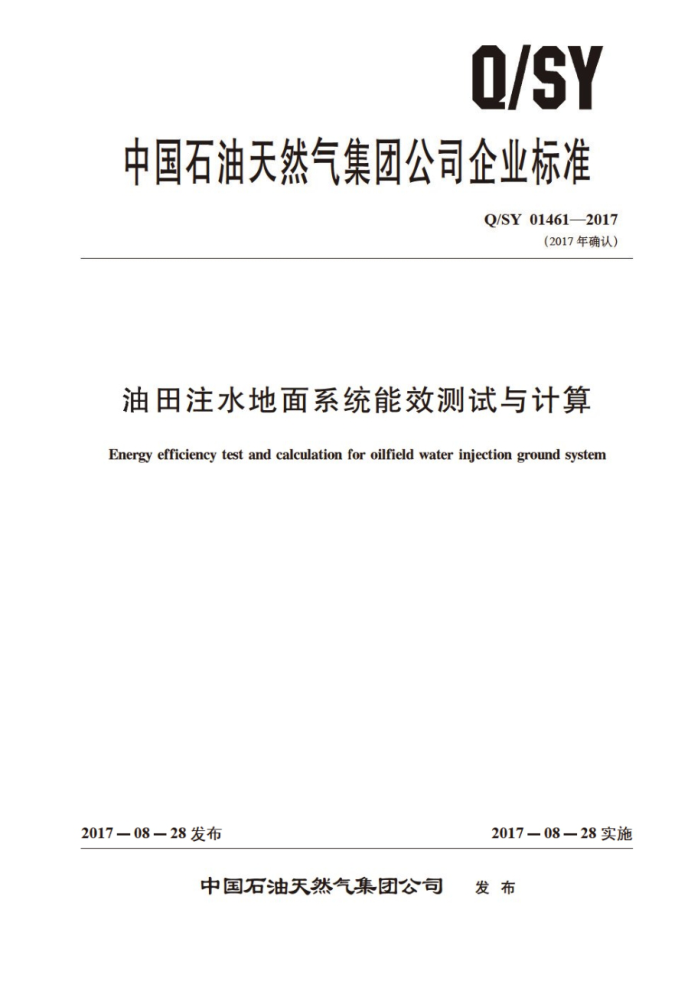

油田注水地面系统能效测试与计算
Energy efficiency test and calculation for oilfield water injection ground system
2017—08—28实施
2017—08-28发布
发布
中国石油天然气集团公司 Q/SY014612017
再版说明
本标准于2017年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1461—2012修改为Q/SY01461—2017。 Q/SY01461—2017
目 次
前言范围
1
1
2 规范性引用文件 3 术语和定义
测试仪器的要求油田注水地面系统的测试与计算
4
5
6 测试报告附录A（资料性附录） 油田注水地面系统测试报告格式和内容附件修改单·
10 -14
工 Q/SY01461—2017
前 言
本标准依据GB/T1.1—2009（标准化工作导则 第1部分：标准的结构和编写”给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：长庆油田分公司、吉林油田分公司、新疆油田分公司。 本标准主要起草人：郭占春，曾亚勤、魏立军。王林平。刘万山。来现林。常振武，畅孝科。杨
会丰。张晓玲、张宏福刘一山。黄娟，覃川，张倩。
Ⅱ Q/SY01461—2017
油田注水地面系统能效测试与计算
1范围
本标准规定了油田注水地面系统的主要耗能设备，耗能单元的能耗分析指标以及系统能耗测试和计算的要求和方法。
本标准适用于油田注水地面系统的主要耗能设备、耗能单元的能耗分析指标以及系统的能耗测试和计算。
2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用手本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12497三相异步电动机经济运行 SY/T5264—2006油田生产系统能耗测试和计算方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
油田注水地面系统oilfield water injection ground system 从注水泵到注水井井口之间的机泵，管网，配水间等组成的系统。
3. 2
油田注水地面系统输入功率 input power of oilfield water injection ground system 油田注水地面系统中所有注水泵及增压泵电动机输人功率与泵人口处单位时间内水带人的能量
之和。 3.3
油田注水地面系统有效功率 effective power of oilfield water injection ground system 油田注水地面系统中单位时间内所有注水井井口阀输出的水所具有的能量。
3. 4
注水管网 water injection pipe network 注水站出口至注水井口用于向注水井注水的管线。阀门及其他工作部件所组成的输水通道。
3.5
注水泵或增压泵机组输入功率inputpowerof waterinjection pumpset orboosterpump set 注水泵或增压泵电动机输人功率与注水泵或增压泵人口处单位时间内水带人的能量之和。
3. 6
注水泵或增压泵机组效率 efficiency of water injection pump set or booster pump set 注水泵或增压泵出口处单位时间内输出的水具有的能量与注水泵或增压泵机组输人功率的比值，
以百分数表示。
1 Q/SY01461—2017
3.7
单站站内管线损失率 energy loss rate of pipe in water injection station 由注水泵出口至站内汇管的阀门，管线中的阻力所造成的损失功率与注水站内所有注水泵机组输
人功率之和的比值，以百分数表示 3. 8
油田注水地面系统站内管线损失率energylossrate of pipein water injection ground system 油田注水地面系统中所有注水站内管线损失功率之和与油田注水地面系统输人功率的比值，以百
分数表示。 3. 9
单站回流损失率 energy loss rate of return flow in water injection station 注水站内回流损失功率与注水站内所有注水泵机组输人功率之和的比值，以百分数表示。
3. 10
油田注水地面系统回流损失率 energy loss rate of return flow in water injection ground system 油田注水地面系统中所有注水站内回流损失功率之和与油田注水地面系统输人功率的比值，以百
分数表示。 3. 11
注水站效率efficiency of water injection statio 注水站出口单位时间内输出的水具有的能量与注水站内所有注水泵机组输人功率之和的比值，以
百分数表示。 3. 12
油田注水地面系统机组损失率 energy loss rate of pump sets in water injection ground system 油田注水地面系统中所有注水泵及增压泵机组的损失功率之和与油田注水地面系统输人功率的比
值，以百分数表示。 3. 13
注水管线损失率energy loss rate of water injection pipe 注水管网中注水管线的损失功率与油田注水地面系统输人功率的比值，以百分数表示。
3.14
注水阀组损失率energy loss rate of water injection valves 注水管网中闽组的损失功率与油日注水地面系统输人功率的比值，以百分数表示。
3. 15
注水管网损失率energy loss rate of water injection pipe network 注水管网中注水管线和阀组的损失功率之和与油田注水地面系统输人功率的比值，以百分数
表示。 3. 16
油田注水地面系统效率efficiency of water injection ground system 油田注水地面系统有效功率与输人功率的比值，以百分数表示。
3. 17
单位注水量电耗electricity consumption of unit water injection 油田注水地面系统每注人1m水的耗电量。
2 Q/SY01461—2017
4测试仪器的要求
4.1 测试仪器的总体要求 4.1.1各种测试仪器应经过具有相应资质的计量部门检定，并在检定的有效期内。 4.1.2 应根据被测量的变化范围选取测试仪器的量程。 4.2 测试仪表准确度等级 4. 2. 1 流量测试仪表的准确度等级不应低于1.5级。 4. 2. 2 压力测试仪表的准确度等级不应低于1.6级 4.2.3 电参数测试仪表的准确度应符合GB/T12497的要求。
I
油田注水地面系统的测试与计算
5.1 测试准备
按SY/T5264—2006中7.1的规定执行。 5. 2 测试要求
按SY/T5264一2006中7.2的规定执行。
5.3 测试项目及测试方法 5.3.1 测试项目
油田注水地面系统的测试项目如下： a) 电动机电流。 b) 电动机电压。 c) 电动机功率因数。 d) 电动机输人功率。 e) 注水泵、增压泵人口压力 f) 注水泵。增压泵出口压力。 g) 注水泵、增压泵流量。 h) 注水站出站压力。 i) 注水站出站流量。 j) 注水站内回流量。 k) 配水间分水器压力 （或单井闽前压力）。 1 配水间单井管压（或单井闽后压力）。 m) 注水井井口压力。 n) 注水井井口流量。 0) 各测点处的海拔高度。
5.3.2 测试方法 5.3.2.1 流量
使用满足4.2.1要求的仪器测试注水泵、增压泵、配水间和注水井口的流量。测试注水站出站流
3 Q/SY 01461—2017
量，注水站内回流量。 5.3.2.2压力
使用满足4.2.2要求的仪器测试各个测点的压力 5.3.2.3电量
使用满足4.2.3要求的仪器测试注水泵电动机的各个电参数。 5.3.2.4海拨高度
用海拔表测量海拔高度，选取所测油田注水地面系统中海拔高度最小的注水站所在的海拔高度作为基准值，对于海拔高度差小于30m的油田注水地面系统，可以不考虑海拔高度差的影响。 5.4计算 5.4.1注水站 5.4.1.1注水泵机组效率用公式（1）公式（5）计算：
a） 注水泵人口处单位时间内水带人的能量用公式（1）计算：
Nwin = PPin * Gp/3. 6
(1)
式中： Nwin 注水泵人口处单位时间内水带人的能量，kW： PPin 注水泵人口压力，MPa: Gp 注水泵流量，m/h。 b) 注水泵机组输人功率用公式（2）计算：
N, = N, Nwin
(2)
式中： N.——注水泵机组输人功率，kW： N电动机输人功率，kW
注水泵出口处单位时间内输出的水具有的能量用公式（3）计算：
D
N. = PPoal * Gp/3. 6
(3)
式中： N.— 注水泵出口处单位时间内输出的水具有的能量，kW： PPout 注水泵出口压力，MPa。 d) 注水泵机组损失功率用公式（4）计算：
NN-N.
(4)
式中： Nmp 注水泵机组损失功率，kW。 e） 注水泵机组效率用公式（5）计算：
N.
Tmp N ×100%
(5)
式中：
4
