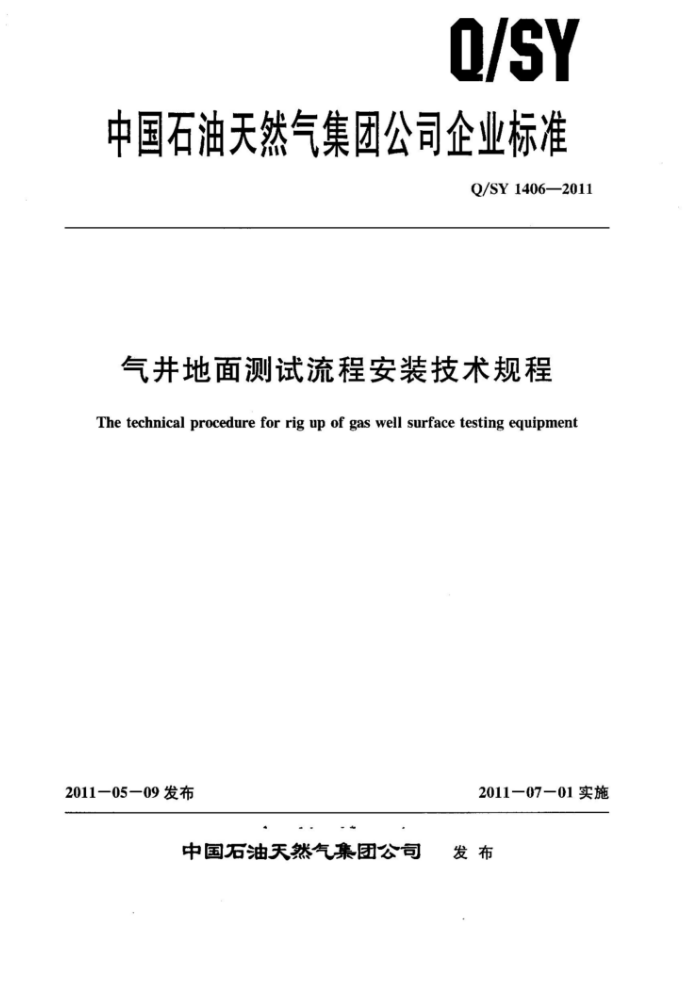

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1406—2011
气井地面测试流程安装技术规程
The technical procedure for rig up of gas well surface testing equipment
201107-01实施
2011-05-09 发布
中国石油天然气集团公司 发布 Q/SY 1406—2011
目 次
前言范围
n
1
2 规范性引用文件术语和定义 4 地面测试流程设计 5地面测试流程安装 6地面测试流程检查与试压 7 HSE要求附录A (资料性附录) 推荐的地面测试流程示意图参考文献
3
9 Q/SY 1406—2011
前 言
本标准依据GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会井下作业分标委提出。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准起草单位：川庆钻探工程有限公司、塔里木油田分公司、大庆油田分公司。 本标准主要起草人：冉金成、林轶斌、胡守林、韩琴、张明友、张平、何昀宾、周忠明、任仕
东、陈友斌、黄洪、付建华。
I Q/SY1406—2011
5.3紧急关断系统 5.3.1高压气井、高含硫化氢气井或高产气井井口到转向管汇间应安装紧急关断阀。 5.3.2紧急关断系统的远程控制装置距地面测试流程管线、管汇和分离器应不小于10m，距井口不小于25m，周围10m内不得堆放易燃、易爆、腐蚀物品。 5.4防冻堵系统 5.4.1 防冻堵设备包括化学剂注人设备、保温设备等。 5.4.2井口至分离器间宜安装保温管汇（管线）
温防冻设备
不
5.4.3蒸汽式热交换器距井口、油罐区不小于10m，直热式热交换器距井口、油罐区不小于30m。 5.4.4 蒸汽发生器距井口，油罐区不小于30m，距分离器等压力容器不小于10m。 5.5分离器 5.5.1分离器的位置距井口15m以上，非撬装分离器用水泥基墩地脚螺栓固定。立式分离器应用直径不小于12mm的钢丝绳对角四方绷紧、固定 5.5.2分离器距离油水计量罐应不小于15 气管线出口方向应背向井口和油水计量罐，并考虑风向摆放。 5.5.3分离器排污管线应固定牢靠并接人回收罐（池）。 5.5.4 分离器应安装与之相匹配的安全阀，安全阀泄压管线应接至安全地带并固定牢靠。 5.6 监测设备器具 5.6.1 节流管汇、压井管汇、分离器、热交换器、流量计等设备均应安装压力表和/或压力传感器。 5.6.2 在地面测试流程容易出现震动的位置应安装抗震压力表，含硫化氢气井应安装抗硫压力表。 5.6.3 在需要监测或记录温度的位置安装温度计或温度传感器。 5.6.4 高压气井、高含硫化氢气井或高产气井应安装数据自动采集系统和视频监视系统。 5.7 计量装置 5.7.1 临界速度流量计距离出口不超过30m，进出口管线应 5.7.2 标准孔板流量计的选择和安装应符合GB/T21446中相关要求 5.7.3 其他计量装置安装参考相应安装使用要求。 5.8 点火口 5.8.1 点火口应选择在较为开阔的位置，远离易燃易爆物品，居民区、学校、树木、电力通讯设施等。 5.8.2点火口距井口、分离器、油水计量罐不小于30m，高压气井点火口距离井口不小于50m，高含硫化氢气井或高产气井点火口应接至距井口75m以外的安全地带；因特殊情况达不到此项要求时，应进行安全风险评估和制定有针对性的安全应急预案，并增加相应的安全防护设施。 5.8.3点火口应安装燃烧筒或火炬，出口应固定。 5.9其他要求 5.9.1应预留试压、取样等接口。 5.9.2阀门应开关灵活、可靠。 Q/SY 1406—2011
6地面测试流程检查与试压
6.1流程检查 6.1.1检查仪器、仪表、传感器。 6.1.2检查紧急关断系统，并进行调试。 6.1.3检查蒸汽发生器，并试运行。 6.1.4检查固定地锚、地脚螺栓、水泥基墩或绷绳。 6.1.5检查流程设备、管线及各阀门性能参数。 6.1.6检查阀门开关是否灵活，确认开或关标识。 6.1.7清洗、吹扫管线。 6.2流程试压 6.2.1根据流程分级设计的试压要求，用清水由低到高分段进行密封试压，要求稳压时间不少于 10min，压降不大于0.7MPa，密封部位无渗漏为合格；高压气井、高含硫化氢气井或高产气井，宜增加气密封试压。 6.2.2放喷管线和测试管线试压压力应不低于10MPa。 6.2.3分离器试压值不得大于分离器最近一次检测所给定的最大允许工作压力。
7HSE要求
7.1地面测试流程主要的金属设备应具有防静电和防雷接地设施，该设施应符合GB14050中相关要求。 7.2分离器、缓冲罐等压力容器的安装、使用、检测应符合《压力容器安全技术监察规程》中相关要求。 7.3安全阀应每年至少检测一次。 7.4压力表、传感器等计量器具应经检验合格并处于有效期内。 7.5含硫化氢气井HSE要求：
a) 应配备合格的硫化氢防护用具、监测仪器和防爆排风设备。 b）在明显地方张贴或悬挂硫化氢警示标志。 c）在显眼位置设置风向标。
7.6试压前应设置警戒线，试压过程中非工作人员不得进入警戒区。 7.7流程区域设立醒目的安全标志。
A Q/SY 1406—2011
附 录 A (资料性附录）
推荐的地面测试流程示意图
A.1常规气地面测试流程见图A.1。
十
1一压井管汇；2-节流管汇；3一分离器；4一测试管线；5—排污管线；6—安全阀管线
图A.1常规气井地面测试流程示意图
