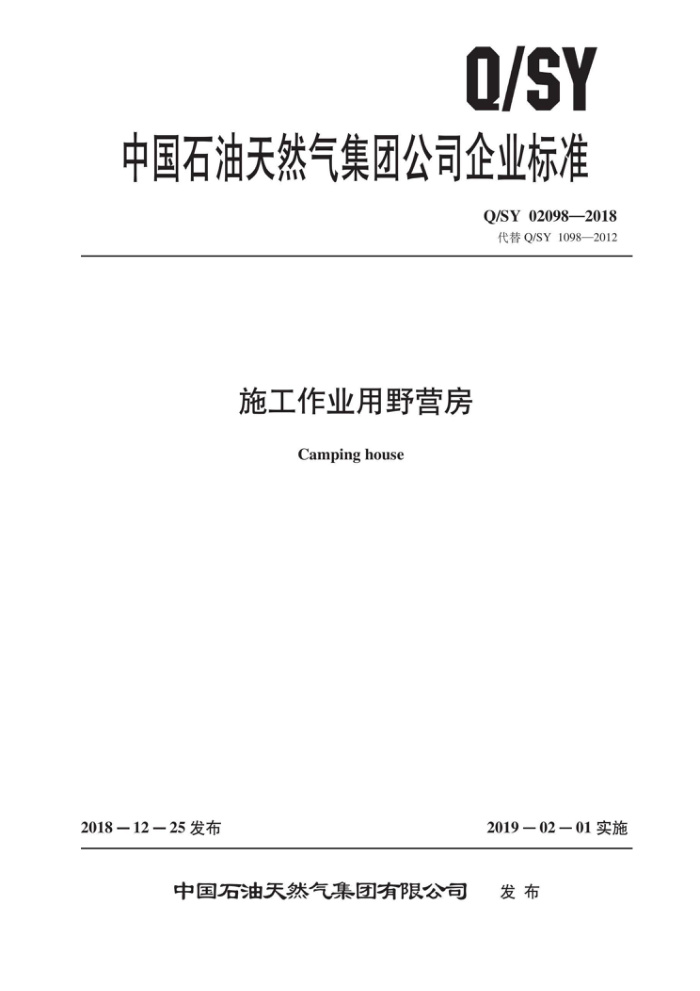

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02098—2018 代替Q/SY1098—2012
施工作业用野营房
Camping house
2018一12一25发布
2019—02—01实施
中国石油天然气集团有限公司 发布 Q/SY 02098—2018
目 次
前言：
Ⅱ
范围 2 规范性引用文件 3 术语和定义 4分类和型号编制
1
4.1分类 4.2型号编制
5 要求
5.1 基本尺寸. 5.2 材料 5.3 结构强度· 5.4 焊接质量 5.5 外观 5.6 涂漆. 5.7 内装修 5.8 室内配套设施 5.9 电气系统 5.10 供排水系统 5.11 防火设施 5.12 防尘密封性 5.13 防雨密封性 5.14 保温性能 5.15 室内空气质量试验与检验 6.1 基本尺寸· 6.2 原材料· 6.3 结构强度· 6.4 焊接质量： 6.5 外观· 6.6 涂漆质量 6.7 内装修 6.8 室内配套设施 6.9 电气系统 6.10 供排水系统
6
8
9 Q/SY 02098—2018
6.11 防火设施 6.12 防尘密封性 6.13 防雨密封性 6.14 保温性能 6.15 室内空气质量检验规则 7.1 出厂检验· 7.2 型式试验… 标志、 包装、运输与贮存 8.1 标志 8.2 包装· 8.3 运输 8.4 贮存附录A(规范性附录) 野营房防尘密封性试验方法附录B(资料性附录) 野营房保温性能试验方法
10 : 10 10 :10 10 10 10 .10 ·12 ·12 ·12 :12 ·12 .13 16
7
8
II Q/SY 02098—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替Q/SY1098—2012《施工作业用野营房》，与Q/SY1098—2012相比，除编辑性修改
外，主要技术变化如下：
一修改了施工作业用野营房的术语和定义（见3.1，Q/SY1098—2012的3.1）；修改了野营房分类的表格（见4.1.1，Q/SY1098—2012的4.1.1）；修改了野营房的基本尺寸的叙述及表格（见5.1.2，Q/SY1098—2012的5.1.2）；修改了野营房材料的叙述（见5.2.1，Q/SY1098—2012的5.2.1）；修改了野营房上吊角件焊缝强度等级的引用标准的要求（见5.3.2，Q/SY1098—2012的5.3.2）；修改了野营房关于外观的要求（见5.5.5，Q/SY1098—2012的5.5.5）；修改了野营房关于涂漆的要求（见5.6.2，Q/SY1098—2012的5.6.2）；修改了野营房关于电气系统的要求（见5.9.7，Q/SY1098—2012的5.9.7）；修改了野营房关于防火设施的要求（见5.11，Q/SY1098一2012的5.11）修改了野营房室内空气质量的要求（见5.15，Q/SY1098—2012的5.15）；修改了野营房上吊角件焊缝强度的试验方法（见6.3.2，Q/SY1098—2012的6.3.2）；修改了野营房室内空气质量的检验方法（见6.15，Q/SY1098—2012的6.15）；删除了Ww的定义（见A.5.3，Q/SY1098—2012的A.5.3）。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。 本标准主要起草单位：中国石油集团渤海石油装备制造有限公司。 本标准参加起草单位：辽河油田分公司辽海集团锦华实业有限公司、华北油田分公司沧州市华油
飞达石油装备有限公司。
本标准起草人：李轶鹏、谈献英、李亚辉、李刚、胡佳、闵庆利、齐洁、付凯、任荣初、张怀志、 陈升彩、周爱华、卢磊。
III Q/SY 02098—2018
施工作业用野营房
1范围
本标准规定了施工作业用野营房的分类和型号编制、要求、试验与检验、检验规则、标志、包装、运输与贮存。
本标准适用于陆上用施工作业用野营房的制造与检验。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T706热轧型钢 GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T 3324 木家具通用技术条件 GB/T 3325 金属家具通用技术条件 GB/T 3328 家具　床类主要尺寸 GB/T 5210 漆和清漆拉开法附着力试验 GB/T 5700 照明测量方法 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T 11253 碳素结构钢冷轧薄钢板及钢带 GB/T 11918.1 工业用插头插座和耦合器第1部分：通用要求（GB/T11918.1—2014，IEC60309-1：
2012, MOD)
GB/T 13306 标牌 GB/T 13955 剩余电流动作保护装置安装和运行 GB/T 14048.1 低压开关设备和控制设备第1部分：总则（GB/T14048.1—2012，IEC60947-1：
2001,MOD)
GB/T 17949.1 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量 GB 18580 室内装饰装修材料人造板及其制品中甲醛释放限量 GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量 GB 18583 室内装饰装修材料胶粘剂中有害物质限量 GB 18584 室内装饰装修材料木家具中有害物质限量 GB/T 19804 焊接结构的一般尺寸公差和形位公差 GB 50034 建筑照明设计标准 GB 50052 供配电系统设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB 50325 民用建筑工程室内环境污染控制规范
1 Q/SY 02098—2018
JB/T5943工程机械焊接件通用技术条件 JGJ26严寒和寒冷地区居住建筑节能设计标准 NB/T47013.4—2015承压设备无损检测第4部分：磁粉检测 QC/T476客车防雨密封性限值及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
施工作业用野营房 号campinghouse 野外生产作业及生活所使用的各类活动式房（室）设施的总称，简称野营房。由工程野营房和生
活野营房两类组成。 3.2
单体式野营房singlecampinghouse 在现场单独摆放使用的野营房。其结构形式分为可拆装式和不可拆装式。
3.3
组合式野营房 号combined campinghouse 在使用现场，用单体式野营房连接而成的具有不同功能的整体单元。
3.4
层式野营房 号storiedcampinghouse 在使用现场，用单体式野营房组装的多层式用房。
3.5
生活野营房livingcampinghouse 为现场作业人员提供住宿、餐饮、娱乐、医疗、办公、会议及相关生活设施的各种野营房的总称。
3.6
工程野营房operationcampinghouse 现场作业用的各种野营房的总称。
4分类和型号编制 4.1分类 4.1.1按功能可分为2类，38个品种，其功能代号、品种系列、品种代号及产品代号见表1。
表1功能分类
功能名称
品种系列工程值班房钻井液化验房地质录井房井场材料房消防器材房
品种代号 GZ ZY DZ JC XF
产品代号 GGZ GZY GDZ GJC GXF GJB
功能代号
工程野营房
G
机泵房
JB
2 Q/SY 02098—2018
表1 (续) 品种系列发电机房配电房钻台偏房钻井液材料房
功能名称
功能代号
品种代号 FD PD ZT NC YL XL QY DK GJ ZG SZ cX YP YQ JK ZG YY WH BG HY ZH YS CT cs LK GY YH YW WS SG QD SK
产品代号 GFD GPD GZT GNC GYL GXL GQY GDK GGJ GZG GSZ GCX GYP GYQ GJK SZG SYY SWH SBG SHY SZH SYS SCT SCS SLK SGY SYH SYW SWS SSG SQD SSK
油料房修理房气源房电控房工具房坐岗房司钻房测斜房岩屑评价房仪器房井控房职工住宿房游艺室文化室办公室会议室综合会议室浴室餐厅炊事房冷库房更衣室洗衣烘干房医务室卫生间水罐房祈祷房生活库房
G
工程野营房
生活野营房
S
3 Q/SY 02098—2018
2按组装形式可分为3类，其类别和代号见表2。
4.1.2
表2组装形式分类
类别单体式野营房组合式野营房层式野营房
代号 1 2 3
4.2型号编制
型号由产品代号（见表1）、组装类别代号（见表2）、电气设备安装区域和产品设计顺序号组成。 排列顺序为：
产品设计顺序号（0～9表示，原型0可不注）电气设备安装区域（用I，Ⅱ表示，无防爆要求可不注）组装类别代号（见表2）产品代号（见表1)
示例1：SZG2表示组合式职工住宿房第一代产品。 示例2：GZT1-ⅡI1表示适用于爆炸危险区域2区的单体式钻台偏房第二代产品。
5要求 5.1基本尺寸 5.1.1野营房的基本尺寸代号示意图如图1所示。 5.1.2 2野营房的基本尺寸宜符合表3的规定。 5.1.3野营房的线性尺寸公差应符合GB/T19804中B级的规定。
图
H
西
4
I
图1野营房基本尺寸代号示意图
4
