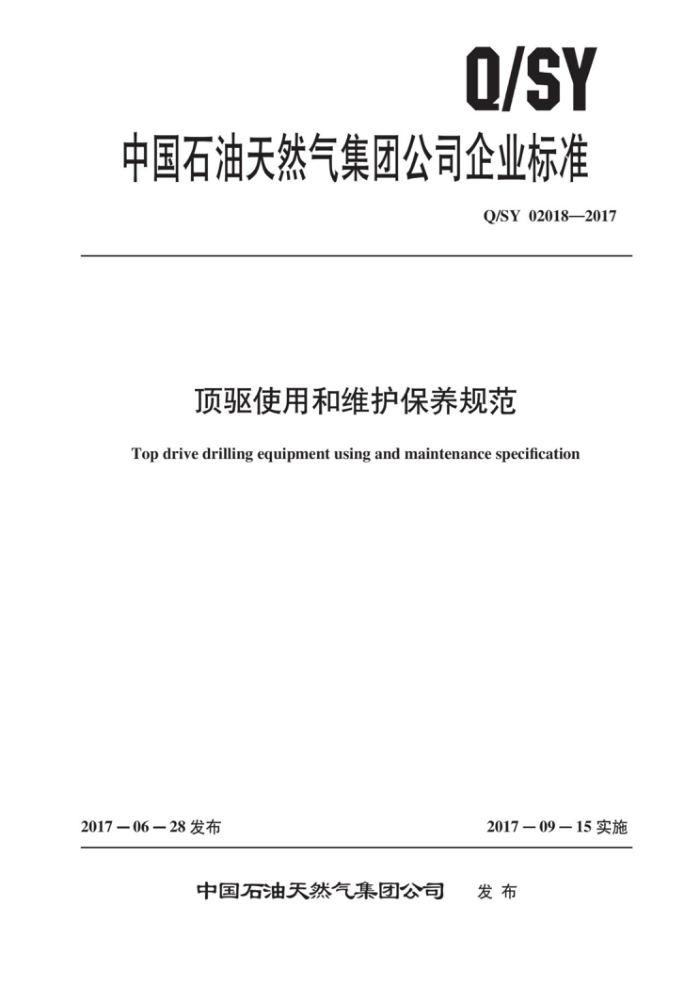

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02018—2017
顶驱使用和维护保养规范
Top drive drilling equipment using and maintenance specification
2017—06—28发布
201709一15实施
中国石油天然气集团公司 发布 Q/SY02018—2017
目 次
前言：
ⅡI
范围规范性引用文件术语和定义一般要求健康、 安全和环境保护要求
-
2
3
4
5
6 对钻机的要求
安装与拆卸 8 使用 9 维护保养 10 贮存 11 运移附录A (资料性附录) 顶驱电气安装接线检查表附录B(资料性附录) 顶驱机械安装检查表附录C（资料性附录） 顶驱调试记录表参考文献
5
2
6
8
10
12
13
14
15 Q/SY02018—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准负责起草单位：中国石油集团钻井工程技术研究院北京石油机械厂、中国石油集团工程技术分公司、大庆钻探工程公司、渤海钻探工程公司、长城钻探工程公司、西部钻探工程公司、川庆钻探工程公司、海洋工程公司。
本标准主要起草人：刘新立、陈业生、张尧、王博、谭哲、徐文、郭世超、杨晖、闫庆中、马洪钟、 黄建国、靳龙、沈凡儿、余平、张连合、吴国福、刘建、谢垚、李鹏。
II Q/SY02018—2017
顶驱使用和维护保养规范
1范围
本标准规定了石油钻机顶部驱动钻井装置（以下简称“顶驱”）安装、使用和维护保养的要求。 本标准适用于与陆地和海上油气钻机配套的各种规格型号的顶驱。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445 无损检测人员资格鉴定与认证 GB/T12668.3调速电气传动系统第3部分：电磁兼容性要求及其特定的试验方法（GB/T
12688.3—2012,IEC61800-3:2004,IDT)
GB13690化学品分类和危险性公示通则 GB/T14549—1993电能质量公用电网谐波 GB15599 石油与石油设施雷电安全规范 GB/T16895.3建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体
和保护联结导体
GB/T19190 石油天然气工业钻井和采油提升设备 GB/T23507.3石油钻机用电气设备规范第3部分：电动钻机用柴油发电机组 GB/T31049—2014石油钻机顶部驱动钻井装置 SY/T6284石油企业职业病危害因素监测技术 SY/T6586石油钻机现场安装及检验 SY/T6725.2石油钻机用电气设备规范 第2部分：控制系统危险化学品安全管理条例
3术语和定义
GB/T31049一2014界定的以及下列术语和定义适用于本文件。
3.1
导轨调节补偿装置 guidrail adjustable device 根据井架高度，用于调节导轨有效长度的装置。
4一般要求 4.1 1顶驱适用要求 4.1.1 顶驱应与作业环境相匹配，如陆地环境、海洋环境，温度、湿度、海拔高度等。
1 Q/SY02018—2017
4.1.2顶驱性能应与钻井工况设计要求相匹配，其主要性能参数包括但不限于：名义钻井深度、最大载荷、额定功率、转速范围、钻井及上卸扣扭矩、工作高度。 4.1.3顶驱满足陆地井场或海洋平台空间布置要求。 4.1.4顶驱应满足井架空间安装与使用要求。 4.1.5如地层中含有硫化氢，顶驱钻井液循环通道零部件应选用抗硫化氢腐蚀配置。 4.2顶驱使用要求 4.2.1遇有大风、雷电或暴雨、雾、沙尘、能见度低等极端恶劣天气，应遵守属地HSE要求，必要时应停止任何安装、拆卸、吊装及高空作业。 4.2.2出现下述情况之一，应停止顶驱作业：
a）主承载件在关键承载位置经探伤存在裂纹缺陷。主承载件包括但不限于：提环、提环销、下
箱体、主轴、内套、悬挂体、内防喷器、吊环。 b）液压系统控制失灵或不可靠，包括但不限于：
1）液压系统压力过高或过低。对于各液压执行机构工作压力的设定应符合制造商技术文件
要求。 2）液压系统漏油，导致液压功能失效或者面临失效。 3）溢流保护装置失效且不可恢复。 4）阀块堵塞或失效。
c）需要停机检查的故障，包括但不限于：
1）顶驱主承载件或反扭矩固定装置变形，紧固件松动、断裂。 2）顶驱齿轮减速箱润滑系统压力异常或报警。 3）顶驱导轨变形严重。
4.3人员要求 4.3.1顶驱的操作人员应经专业培训，掌握顶驱的技术文件内容，并熟悉其中如“说明”、“注意”、 “警告”等事项。 4.3.2无损检测人员应按GB/T9445中的相关要求进行资格鉴定和认证。对顶驱进行无损检测的人员应至少持有2级证。 4.4 供电电源及设备电磁兼容性要求 4.4.1供电电源 4.4.1.1作业现场配有满足顶驱电压、频率使用要求的电源，电源功率裕量应不小于35%。 4.4.1.2电能质量：供电电源电压波动范围不超过所要求电源电压的5%及-10%。必要时应为顶驱提供独立电源。
a）对使用公共电网供电的，应符合GB/T14549一1993中的相关要求。 b）对采用自备柴油发电机组供电的，机组电压和频率指标、线电压波形正弦性畸变率等应符合
GB/T23507.3中的相关要求。
4.4.2 电磁兼容
顶驱与井场其他设备之间的电磁兼容性应符合GB12668.3中的相关要求。
2 Q/SY02018—2017
4.5接地 4.5.1接地极
为确保顶驱正常工作，应按照SY/T6725.2中接地极的要求将顶驱电气控制系统通过接地极可靠接地。 4.5.2 防雷电接地
顶驱的防雷电接地应符合GB15599和GB/T16895.3中的相关要求。
5健康、安全和环境保护要求 5.1健康 5.1.1操作人员应确保正确穿戴有效的劳保防护用品，在作业准备、操作、停机和维护保养期间遵守属地安全管理规定。 5.1.2陆上石油企业职业病危害工作场所监测、评价工作应符合SY/T6284中的相关要求，海上石油企业职业病危害工作场所监测、评价工作可参照执行。 5.2安全 5.2.1顶驱的安装、拆卸、吊装及高空作业过程为事故多发阶段，应避免交叉作业。 5.2.2 2对顶驱实施运移前，应确保顶驱各部件间、顶驱与运输工具的可靠连接与固定。 5.2.3 高空作业应确保钻台与井架人员之间的联系，听从现场专人的指挥。 5.2.4对顶驱进行操作使用和维护保养作业时，应在良好照明条件下进行。 5.2.5顶驱运行前应按制造商技术文件要求进行检查，确认控制操作元件位于初始位置、系统无故障后方可使用。 5.2.6顶驱运行过程中如发现问题或故障应及时停机，并上报由专业人员处理。 5.2.7对顶驱的检修应在停机状态下进行，必要时应将动力源断开并锁定，以避免带电或带压作业。 5.3 环境保护
开展各项工作及工作完成后，应做好废弃物的回收处理，防正环境污染。
6对钻机的要求
6.1图1为典型陆地井架界面示意图。在海洋平台的布置应听从作业方指挥。 6.2井场吊装设备和工具应能满足现场作业要求。 6.3满足顶驱配套的井架改造工作已经完成（如果需要）。 6.4天车底梁至井架钻台面的距离应不小于防碰安全空间、游车或适配器工作高度、顶驱工作高度、 立柱长度的合计值 6.5对于井架校正应符合SY/T6586中的相关要求：
a）并架安装起升完毕，开钻前应进行校正，使天车中心与转盘中心对正，其最大偏差在20mm
之内。 b）校正井架时，应在使井架处在自然状态下进行。
6.6井架二层台与顶驱保持必要的安全距离，避免刮碰。
3 Q/SY 02018—2017
6.7游车或适配器已经安装到位。对于采用大钩连接形式的，其开口一般朝向绞车；采用游车连接形式的，其开口一般朝向前场。 6.8井架内大钳绳索、井架起升大绳、水龙带等不应与顶驱及游动管缆相干涉。 6.9钻井液立管升高至满足使用要求的高度。
天车
游车/大钩
工作高度
顶驱装置
单导轨
井架电缆架
动力与控制管缆
立柱空间
反扭矩固定装置
司钻控制台及控制电缆
动力源
控制系统
图1典型陆地井架界面示意图
