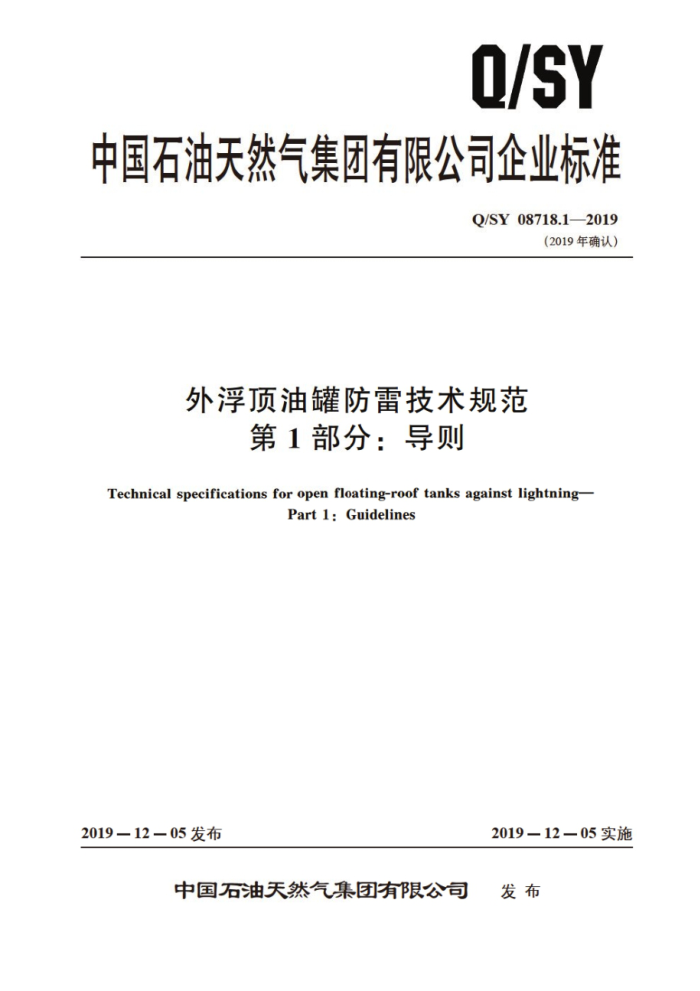

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08718.12019
（2019年确认）
外浮顶油罐防雷技术规范
第1部分：导则
Technical specifications for open floating-roof tanks against lightning
Partl:Guidelines
2019—12—05发布
2019—12—05实施
发布
中国石油天然气集团有限公司 Q/SY08718.1—2019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1718.1—2014修改为Q/SY08718.1—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY08718.1—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本要求 5 防雷接地技术要求 6 高中频雷电流分路技术 7 智能型中低频雷电流分流技术 8 跨接接地技术要求
1
.......
·
··
二次密封技术要求 9.1 密封结构
9
浮顶限位要求
9.2
.
10 油罐仪器仪表防雷要求 11 火灾自动报警系统. 12 电视监视系统*. 13 防雷检测要求 14 安全运行要求参考文献
.... ..........
工 Q/SY08718.1—2019
前
言
Q/SY08718《外浮顶油罐防雷技术规范》分为两个部分
第1部分：导则：第2部分：高中频雷电流高中频分路器。
本部分为Q/SY08718的第1部分。 本部分按照GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分主要起草单位： 中国仁油安全环保技术研究院。 本部分参加起草单位：中国石油工程建设公司大连设计分公司， 中国石油塔里木油田分公司、中
国石油吉林油田分公司、中国石油晶西石化分公司 中国石油大庆石化分公司。
本部分主要起草人：杰 昊秀被 陈想学， 晓丽平，李斌， 于海波，王笑静。吴戈，邓小飞、王冲、张巍、张风忠、杨静峰、 刘月光、 赵纯禹 史一君，曾志军
ⅡI Q/SY 08718.1—2019
外浮顶油罐防雷技术规范
第1部分：导则
1范围
Q/SY08718的本部分规定了外泽倾油精防雷其本要求，防雷接地技术要求、高中频雷电流分路技术要求、中低频雷电流分流技术要求、跨接接地技术要求，二次密封技术要求、油罐仪器仪表防雷要求，火灾自动报警系统、电视监视系统一防需检测技术要求。安全运行要求。
本部分适用于中国石油天然气集团有限公司所属企业的外浮顶油罐。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。 其最新版本 包括所有的修改单》适用于本文件。
GB/T10802-2006道川软通 聚醚型聚氨酷泡沫塑料 HG/T2809 浮顶油罐软密村生 装置橡胶密封卡
3术语和定义
下列术语和定义适用于本文件
3. 1
雷电流 E lightning current 流经雷击点的电流。
3. 2
雷击点 point of strike 雷电击中大地或高算物件的点
3. 3
高中频雷电流分路器 high and medium frequency lightning current splitter 用来把外浮顶油罐浮盘上的高， ，中频需电流从浮盘引至接地装置。
3. 4
智能型中低频雷电流分流器intelligentmedium and lowfreg quency lightning current splitter 用来把外浮顶油罐浮盘上的中低频雷电流从浮盘引至接地装置并实时采集雷电流数据，
3.5
外浮顶油罐 open floating-roof tank 钢制外浮顶油品储罐。
基本要求
外浮顶油罐防雷设计，施工与运行管理除执行本部分外，还应符合国家和行业现行有关标准规范及中国石油天然气集团有限公司相关技术和安全监督管理规定。
1 Q/SY 08718.1—2019
9.2浮顶限位要求
浮项限位要求包括以下内容： a 油罐浮项限位除设置两根量油导向管外，在浮项下方，还应设置限位器：浮顶限位器沿径向
伸出浮顶外边缘板的长度应满足密封间隙允许偏差的要求，并对一次密封和二次密封提供极限位置保护，其安装位置应避开其他部件。
b) 罐内附件的设置造成浮顶漂移（旋转或平移）时。附件应尽可能对称布置，使产生漂移的
外力相互抵消或尽可能减小。
10油罐仪器仪表防雷要求
与罐体相接的电气、仪表配线应果用金属管屏蔽保护。配线金属管上下两端与罐壁应做电气连接。在相应的被保护设备处 虚安装与设备耐压水平相适应的浪涌保护器。
11火灾自动报普系统
火灾自动报警系统应具 具备以下条件： a 外浮顶油罐应设火皮自动报警系统， 具体执行 相应规范。 b 油罐上的光纤型感 温辣调器 应设置在油城浮顶二次密封国处。 当采用光纤光栅型感温探测
器时，光栅探测器的间用不应大于3m 油罐的光纤感温探测器应恨据消防火大子统的要求进行报警分区。每台油罐至少应设置1个报警分区。
12 电视监视系统
电视监视系统应具备以下条件： a 罐区应设置电视监视系统，对油罐浮顶等重点防火部位的安全情况进行监视。摄像机应设置
在罐区外固较高的建筑物或构筑物处。实现对罐区的距离 全照监视：当有条件时，宜能够监视到处于最高罐位 半置的存顶
b) 室外安装的摄像机应置于按闪有效保护范固之内：摄像机的视题线，信号线宜采用光缆传
输，电源应采用UPS供电 各类电缆两端应加装浪通保扩器： 摄像机应有良好的接地：接至接地网电视监视系统宜与火定自动报警系统联动。当大突报警系统报喜时，自动联动相关的摄像机转向火灾报警区域，以便确认火情
13防雷检测要求
防雷检测要求包括以下内容
雷雨季节，每月检测每座油罐二次密封内，外部可燃气体的浓度。容积大于或等于10×10°m
a
油罐检测点不少于8个（周向均布）小于10×10m油罐检测点不少于4个（周向均布）。对可燃气体检测浓度超过25%工EI（爆炸下限）的储罐应及时查找原固，具备条件的应立即采取整改措施：不能立即整改的，应在雷雨天重点加强消防监护
b）在每年的雷雨季节前，组织专业人员对外浮顶油罐的等电位和接地系统进行检测。检测不
4
