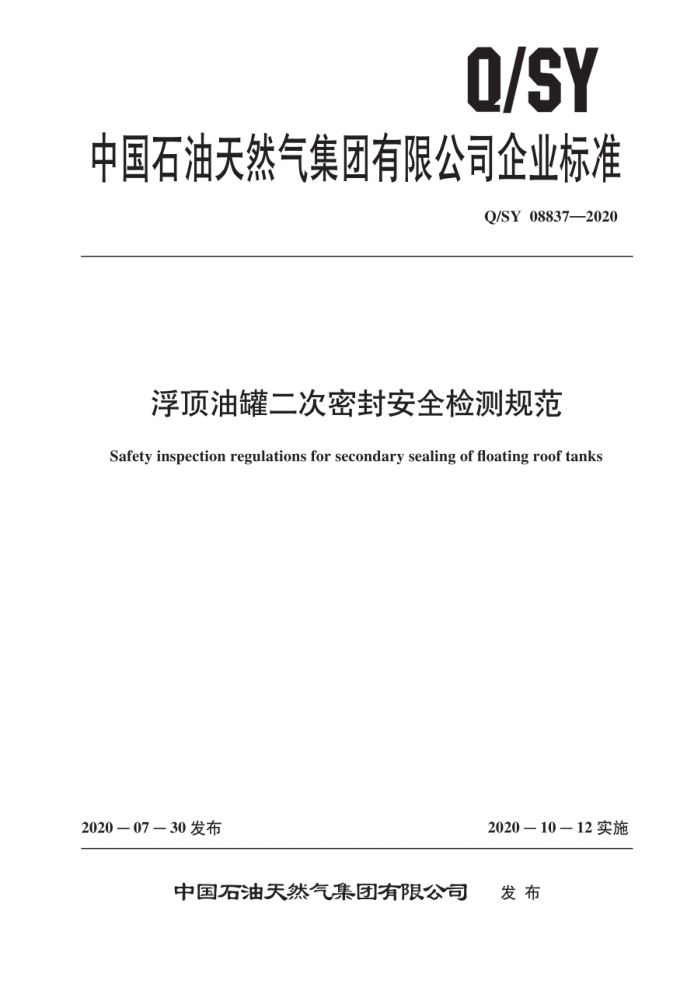

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 088372020
浮顶油罐二次密封安全检测规范
Safety inspection regulations for secondary sealing of floating roof tanks
2020-07—30发布
2020－10－12实施
发布
中国石油天然气集团有限公司 Q/SY08837—2020
目 次
前言范围 2 规范性引用文件 3 检测项目及技术要求 3.1 油罐接地电阻 3.2 等电位接触电阻 3.3 二次密封胶板面电阻 3.4 二次密封腔内可燃气体检测要求及方法 4.1 油罐接地电阻 4.2 等电位接触电阻 4.3 二次密封胶板面电阻 4.4 二次密封腔内可燃气体检测人员安全要求
1
1 Q/SY08837—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口。
本标准起草单位：安全环保技术研究院、商业储备油分公司、大连石化分公司。 本标准主要起草人：马端祝、娄仁杰、田红岩、董彬彬、张诗博、王金龙、关海若、夏晓滨、
王丽红。王宪程，鲍立明。 Q/SY 08837—2020
浮顶油罐二次密封安全检测规范
1范围
本标准规定了外浮顶油罐二次密封检测项目及技术要求。检测要求及方法，检测人员要求本标准适用于外浮顶油罐的现场安全检测。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50737—2011石油储备库设计规范 Q/SY08718.1—2019外浮顶油罐防雷技术规范第1部分：导则 Q/SY1718.3—2015外浮顶油罐防雷技术规范第3部分：中低频雷电流分流及监控系统
3检测项目及技术要求 3.1油罐接地电阻
油罐体下部接地下线接地电阻，冲击电阻值不应天于100：应符合GB50737一2011相关要求
3.2 等电位接触电阻
等电位接触电阻检测项目包括以下各项： a）二次密封挡板之间接触电阻，阻值小于或等于0.03Q。 b）二次密封挡板与浮盘间接触电阻，阻值小于或等于0.03Q。 c）高中频雷电流分路器与浮盘间接触电阻，阻值小于或等于0.03Q：应符合Q/SY08718.1-
2019的相关要求。 d）中低频雷电流分流器分流线与浮盘间接触电阻，阻值小于或等于0.030应符合Q/SY
1718.3—2015的相关要求。 e）油罐下部接地弓下线断接卡接触电阻，阻值小于或等于0.03Q：应符合Q/SY08718.1—2019
的相关要求。 f）浮盘上呼吸阀、强制呼吸阀与浮盘接触电阻，阻值小于或等于0.03Q。
3.3 二次密封胶板面电阻
二次密封胶板面电阻值小于3×10°Q：应符合Q/SY08718.1—2019的相关要求。 3.4二次密封腔内可燃气体
二欣密封空腔内可燃气体浓度检测限值不超过25%LEL（爆炸下限），应符合Q/SY08718.1
2019的相关要求。
1 Q/SY 08837—2020
4检测要求及方法 4.1油罐接地电阻 4.1.1油罐接地电阻每年检测2次。 4.1.2检测仪器应为三极法接地电阻检测仪。 4.1.3检测时应打开断接卡进行检测。 4.1.4测试后断接卡应重新紧固，断接卡结合面应涂导电复合脂，接触电阻值应符合要求。 4.2等电位接触电阻 4.2.1等电位接触电阻每年雷雨季节前检测1次。 4.2.2检测仪器应为毫欧表。 4.2.3二次密封挡板之间接触电阻值，应抽测邻近两个挡板间的阻值，抽测点数沿二次密封周长不少于20点 4.2.4二次密封挡板与浮盘间接触电阻值，应抽测挡板与浮盘间的阻值抽测点数沿二次密封周长不少于20点。 4.2.5高中频雷电流分路器与浮盘间接触电阻值。应测量每个分路器本体与浮盘间的阻值。 4.2.6中低频雷电流分流器分流线与浮盘间接触电阻值，应测量每根分流线与泡沫挡板连接处的阻值。 4.2.7油罐下部接地弓下线断接卡接触电阻值，应测量断接卡两端的阻值。 4.2.8浮盘上呼吸阀、强制呼吸阀与浮盘接触电阻值，应测量呼吸阀顶部与浮盘间的阻值。 4.3二次密封胶板面电阻 4.3.1二次密封胶板面电阻值每年检测1次。 4.3.2检测仪器应为面电阻测试仪。 4.3.3每座油罐检测点数不少于10点，检测点沿周长均勾分布。 4.4二次密封腔内可燃气体 4.4.1检测时间及次数：雷雨季节，每个月检测1次油罐二次密封腔内部可燃气体的浓度：其他时间一个季度检测1次。 4.4.2二次密封腔内可燃气体检测方法如下：
a）检测仪器：采用本安型可燃气体测试仪（吸气式），量程：0LEL100%LEL0～100%（体
积分数)。 b）检测方法：
1）二次密封板带有检测孔检测方法：取下检测孔密封盖，将测试仪抽吸管伸人二次密封空腔
内部，开始检测。当测试数据稳定并延长2$后，读取可燃气体浓度。检测后，将检测孔密封盖上紧关好。
2）二次密封板没有检测孔检测方法：开二次密封上部密封板，将测试仪抽吸管伸人二次密
封空腔内部。深人深度不小于200mm，合上密封板，开始检测，当测试数据稳定后并延长2s后，读取可燃气体浓度。
c）检测点数：大于或等于10×10m外浮顶油罐检测点不少于8个（周向均布）小于或等于
5×10m外浮顶油罐检测点不少于4个（周尚均布）。
2 Q/SY 08837—2020
检测人员安全要求
5
5.1 1检测前应按操作规程做好风险辨识。 5.2 ：检测人员应按规定穿防静电工作服。防静电工作鞋，检测前应泄放人体静电。 5.3检测过程使用的工具应为防爆工具。 5.4 当可燃气体检测仪抽吸管放人二次密封空腔内瞬间浓度超过爆炸下限，应立即停止检测：查明原因。采取处理措施。 5.5 二次密封空腔充氮气， 应避免人工进行可燃气体检测，可以采取在线检测方法。 5.6 高硫油油罐检测应穿戴好防护器具及HS报警器。 5.7 油罐收付油过程中禁止检测工作。 5.8 雷暴、大风等恶劣天气禁止检测工作。 02880 S
