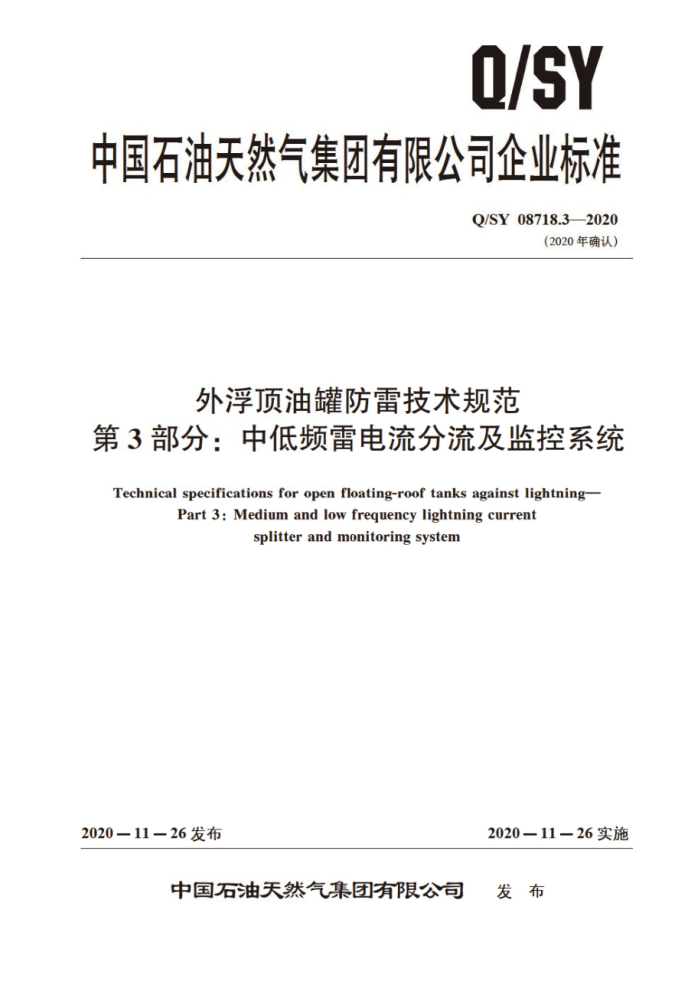

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08718.32020
（2020年确认）
外浮顶油罐防雷技术规范
第3部分：中低频雷电流分流及监控系统
Technical specifications for open floating-roof tanks against lightning
Part 3: Medium and low freguency lightning current
splitter and monitoring system
2020—11—26实施
2020—11—26发布
中国石油天然气集团有限公司 发布 Q/SY08718.32020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1718.3—2015修改为Q/SY08718.3—2020 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY08718.32020
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义 4 中低频雷电流分流及监控系统功能 4.1功能* 4.2结构组成 5雷电流分流及监控系统技术参数 5.1 雷电分流装置 5.2 监控系统 6安装技术要求 6.1雷电流分流装置的安装 6.2监控系统的安装 6.3安装数量检测 7.1性能检测 7.2现场检测
1
7
日常维护要求
.
T AS/0 Q/SY08718.32020
前
言
Q/SY08718《外浮顶油罐防雷技术规范》分为以下三个部分：
第1部分：导则：第2部分：高中频电流分路器；第3部分：中低频出电流分流及监控系统。
本部分为Q/SY08718的第3部分。 本部分按照GB/T1.1一2009《标准化作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集川有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分起草单位：中国石油安全环保技术研究院、中国石油辽河油田公司、中国石油独山子石化公司。
本部分主要起草人：戴丽平，限思学 娄焦，王红英。付强米颖，李云峰，张诗博，陈虎王小虎、孟艳玲、杨成、舒波。
II AS/0 Q/SY 08718.32020
外浮顶油罐防雷技术规范
第3部分：中低频雷电流分流及监控系统
1范围
Q/SY08718的本部分规定了外浮顶油罐中低频雷电流分流与监控系统功能及组成技术要求安装要求、安装检测方法、日常维护要求
本部分适用于中国石油天然气集团有限公司所属企业的外浮顶油罐。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新本（包括所有的修改单）适用于本文件。
GB3836.1-2010爆炸虾境第 部分： 设备通用要求 GB15599-2009石油与石汕设施雷电安 全靓范 APIRP545:2009 市上 男 然液体储 罐的雷电防护推荐作法 Recommended practice for
lightning protection of aboveground storage tanks for flammable or con ustible liquids)
NFPA 780:2011 雷电保护系光的安 标准Standard thc installation of lightning protection systems)
二
3术语和定义
下列术语和定义适用于本文件。
3. 1
中频频率 intermediate frequency 300kHz～3000kHz的频率
3. 2
低频频率 low frequency 30Hz~300kHz的频率
3.3
最大通流量 maximum current rate 雷电流顺利通过分流线与罐壁时，分流线没有发生损坏的最大电流。
3.4
最大冲击阻抗 maximum impulse impedance 在100kA，10/350ms冲击电流状态下，雷电分流装置内分流线全长冲击阻抗值。
4中低频雷电流分流及监控系统功能及组成
4.1功能
中低频雷电流分流器是大型外浮顶油罐浮盘中低频雷电流泄流装置：通过可伸缩式导线盘及分流
1
