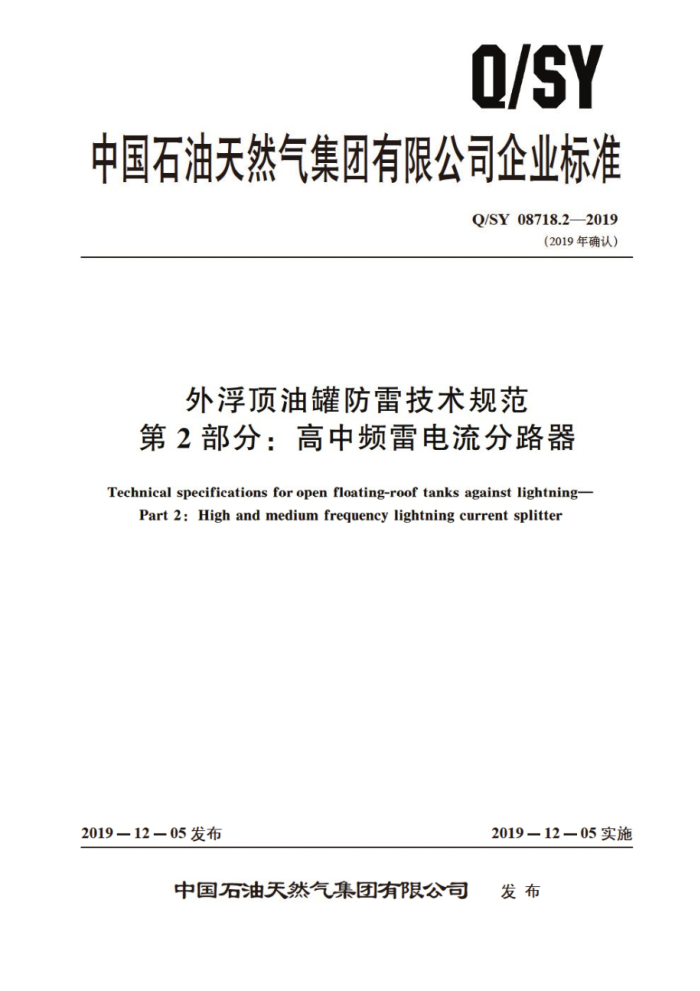

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08718.22019
（2019年确认）
外浮顶油罐防雷技术规范第2部分：高中频雷电流分路器
Technical specifications for open floating-roof tanks against lightning-
Part 2: High and medium frequency lightning current splitter
2019—12—05发布
2019—12—05实施
发布
中国石油天然气集团有限公司 Q/SY08718.22019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1718.2—2014修改为Q/SY08718.2—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY 08718.22019
目 次
前言
范围 2 术语和定义 3高中频雷电流分路器功能及件 3.1功能 3.2结构组成 4技术要求* 4.1雷电流分路器结构考 4.2雷电流分路器技术参数要 5安装要求 5.1安装部位 5.2安装数量. 5.3安装方式. 6安装检测方法 6.1电气连接性检测 6.2张力检测**
1
0
.........
.
.-:
.....
在
日常检查维护要求参考文献
工
88888898
0 AS/0 Q/SY08718.2—2019
言
前
Q/SY08718《外浮顶油罐防雷技术规范》分为两个部分：
第1部分：导则：第2部分：高中频青电流分路器
本部分为Q/SY08718的第2部分。 本部分按照GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分主要起草单位： 中国仁油安全环保技术研究院。 本部分参加起草单位：中国石油工程建设公司大连设计分公司， 中国石油塔里木油田分公司、中
国石油吉林油田分公司、中国石油晶西石化分公司、 中国石油大庆石化分公司。
本部分主要起草人：要杰 吴秀嫩 陈想学、是 戴丽平，付强 朱、王笑静、石荣章、王小鹏、马曦、李世磊、祝相宏 李宝装 、刘月光 卡立博、曾志军、 周玉
III AS/0 Q/SY 08718.22019
外浮顶油罐防雷技术规范第2部分：高中频雷电流分路器
范围
Q/SY08718的本部分规定了外浮顶油罐高中频雷电流分路器功能及结构、技术要求、安装要求、 安装检测方法，日常维护要求
本部分适用于中国石油天然气集团有限公司所属企业的外浮顶油罐。
2 术语和定义
S
下列术语和定义适用于本文件
2.1
中频频率 intermediate frequency 300kHz~3000kHz的频率。
2.2
高频频率 high frequenc 3MHz-30MHz的频率。
2. 3
最大通流量 maximum current rate 雷电流顺利通过分路器与罐壁时。分路器没有发牛损坏的最大电流。
2. 4
打火电流 ignition current 雷电流通过分路器与罐壁时初始放电大火电流。
2. 5
击穿电阻 breakdown resistance 当通过雷电流通过分路器与罐壁间介质层 并发生击穿时的电阻值
3 高中频雷电流分路器功能及结构
3.1功能
高中频雷电流分路器是外浮顶油罐浮盘高中颖雷电流泄流装置：通过可调节装置解决罐体微变形和浮盘位移造成的分路器与罐壁间差异，保证实现分路器与罐壁电气连接，确保浮盘上的高中频雷电流得到及时释放。
3. 2 结构组成
雷电流分路器由4个部分组成，即分流板。固定板。调节器、拉力计量孔，如图1所示。
1 Q/SY 08718.22019
二
苏房器村视商
h品正机图
1一分流板： 2调市器 L形固定板：4一拉力计量孔：5一油罐壁
图1雷电流分路器结构示意图
4技术要求
4.1 1雷电流分路器结构参数
雷电流分路器结构参数电表1
表！雷电流分路器结构参数
规格，mm 200X70X1 MIux
名称分流板调节器固定板拉力计量孔
材质镀青铜不锈铜304 不锈铜304
150X7
20 × 10
4.2 雷电流分路器技术参数要求
雷电流分路器技术参数 文婴求包括以下儿个方面： a) 分路器张力大于或 龙等于10 b) 分路器的倾斜角为 15
分路器沿罐壁运行的磨损度小于0.69m/m。 d) 分路器最大通流量大于25kA ) 分路器打火起始电流大于5kA。 (
c)
分路器与浮盘间的接触电阻小于或等于0.03Q。 g) 分路器与罐壁间存有积油、防静电涂层、锈蚀，其厚度小于或等于2mm时，雷电流能够击
穿介质层，并且不发生旁路跳火现象。
5安装要求 5.1 安装部位
分路器应安装在二次密封胶板上部，分路器与罐壁的接触面距二次密封胶板上沿距离
