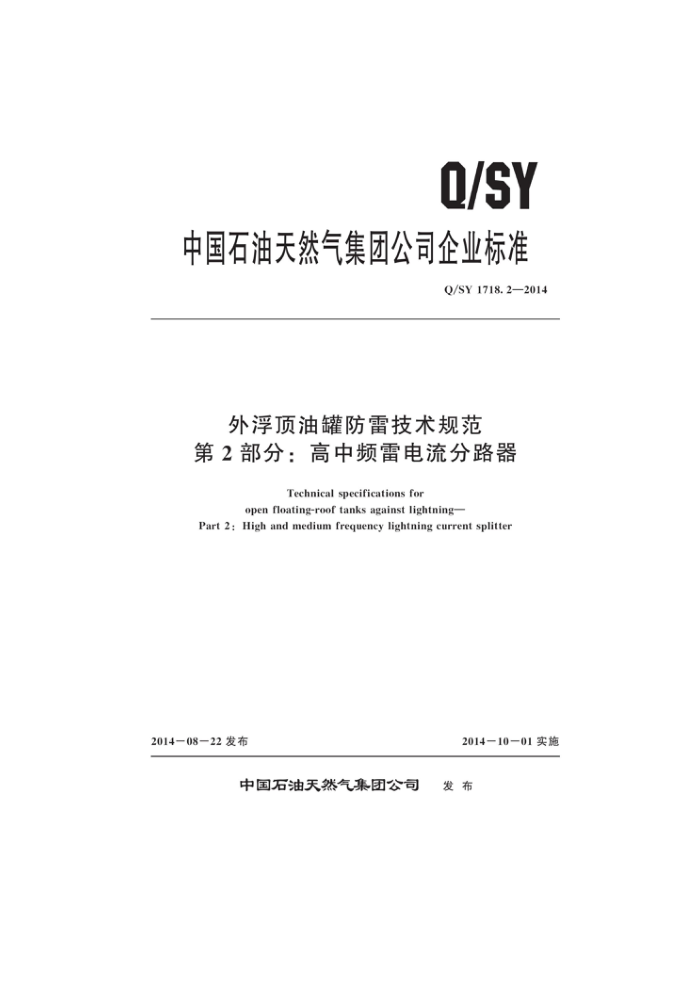

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1718.2—2014
外浮顶油罐防雷技术规范第2部分：高中频雷电流分路器
Technical specifications for
open floating-roof tanks against lightning-
Part 2: High and medium frequency lightning current splitter
2014—0822发布
2014-10-01实施
中国石油天然气集团公司 发布 Q/SY 1718.2—2014
目 次
前言
范围术语和定义高中频雷电流分路器功能及结构 3. 1 功能 3.2结构组成 4技术要求 4. 1 雷电流分路器结构参数 4.2 雷电流分路器技术参数要求安装要求………· 5. 1 安装部位 5. 2 安装数量 5.3 安装方式安装检测方法
2
5
6
6.1 电气连接性检测 6.2 张力检测日常检查维护要求参考文献……
....
....... .............. ..........
7 Q/SY1718.2—2014
前 言
Q/SY1718《外浮顶油罐防雷技术规范》分为两个部分：
第1部分：导则；第2部分：高中频雷电流分路器。
本部分为Q/SY1718的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分主要起草单位：中国石油安全环保技术研究院。 本部分参加起草单位：中国石油工程建设公司大连设计分公司、中国石油塔里木油田分公司、中
国石油吉林油田分公司、中国石油锦西石化分公司、中国石油大庆石化分公司。
本部分主要起草人：娄仁杰、吴秀敏、陈思学、戴丽平、付强、朱颖、王笑静、石荣章、王小鹏、马曦、李世磊、祝相宏、李宝岩、刘月光、李立博、曾志军、周玉莹。
II Q/SY 1718. 2—2014
外浮顶油罐防雷技术规范第2部分：高中频雷电流分路器
范围
1
Q/SY1718的本部分规定了外浮顶油罐高中频雷电流分路器功能及结构、技术要求、安装要求、 安装检测方法、日常维护要求。
本部分适用于中国石油天然气集团公司所属企业的外浮顶油罐。 术语和定义
下列术语和定义适用于本文件。
2. 1
中频频率 intermediate frequency 300kHz～3000kHz的频率。 高频频率 high frequency 3MHz～30MHz的频率。 最大通流量 maximum current rate 雷电流顺利通过分路器与罐壁时，分路器没有发生损坏的最大电流
2. 2
2.3
2. 4
打火电流 ignition current 雷电流通过分路器与罐壁时初始放电大火电流
2. 5
击穿电阻 breakdown resistance 当通过雷电流通过分路器与罐壁间介质层，并发生击穿时的电阻值。 高中频雷电流分路器功能及结构 3. 1 功能
3
高中频雷电流分路器是外浮顶油罐浮盘高中频雷电流泄流装置，通过可调节装置解决罐体微变形和浮盘位移造成的分路器与罐壁间隙差异，保证实现分路器与罐壁电气连接，确保浮盘上的高中频雷电流得到及时释放。 3.2结构组成
雷电流分路器由4个部分组成，即分流板、固定板、调节器、拉力计量孔，如图1所示。 Q/SY 1718. 2—2014
百
a）分路器侧视图
b）分流板正视图
1一分流板；2一调节器；3一L形固定板；4—拉力计量孔；5一油罐壁
图1 雷电流分路器结构示意图
4技术要求 4.1雷电流分路器结构参数
雷电流分路器结构参数见表1。
雷电流分路器结构参数
表1
名称分流板调节器固定板拉力计量孔
规格，mm 200 × 70 ×1 M10×30 150× 70×4 20×10
材质铍青铜不锈钢304 不锈钢304
4. 2 雷电流分路器技术参数要求
雷电流分路器技术参数要求包括以下几个方面： a) 分路器张力大于或等于10N。 b) 分路器的倾斜角为3°～15° c) 分路器沿罐壁运行的磨损度小于0.69μm/m。
分路器最大通流量大于25kA。 分路器打火起始电流大于5kA。
d) e
f) 分路器与浮盘间的接触电阻小于或等于0.032。 g) 分路器与罐壁间存有积油、防静电涂层、锈蚀，其厚度小于或等于2mm时，雷电流能够击
穿介质层，并且不发生旁路跳火现象。
5 安装要求 5.1 安装部位
分路器应安装在二次密封胶板上部，分路器与罐壁的接触面距二次密封胶板上沿距离
2 Q/SY 1718.2—2014
为51mm~90mm。 5.2安装数量
分路器应沿着浮顶圆周以不超过3m的间隔设置。 5.3安装方式
安装方式包括以下内容： a）将分路器把接在二次密封胶板金属压条上。 b）每个二次密封胶板金属压条之间应进行跨接，并与浮盘相连接。
6安装检测方法 6.1 电气连接性检测 6.1.1 检测仪器
检测仪器采用毫欧表。 6.1.2检测方法
分路器与浮盘间接触电阻值应按以下方法进行 a）在建新油罐，没有盛装过油品，“检测电气连接性”前可不进行可燃气体检测；罐内有油品
或盛装过油品，“检测电气连接性”前需开具动火作业许可证，检测二次密封空间及二次密封上部的可燃气体浓度，当超过10%LEL（爆炸下限）时，不应进行检测。
b) 检测时将毫欧表两表笔分别接触分路器与泡沫挡板，当显示数据小于或等于0.032为合格 6.2张力检测 6.2.1检测仪器
检测仪器采用张力计。 6.2.2检测方法
将张力计放人拉力计量孔内进行检测，当张力大于或等于10N时为合格。当张力小于10N时，调节拉力计量孔，使其张力大于或等于10N。 7日常检查维护要求
日常检查维护包括以下要求 a) 定期检查分路器与罐壁的压接情况，确保分路器与罐壁接触良好。如果发现接触不良，应立
即调节调节器，使其与罐壁接触良好。 如果罐壁的积油厚度大于2mm，应立即进行清理。 如果发现分路器有损坏现象应立即进行更换，
b) c)
3 Q/SY 1718. 2—2014
参考文献
［1］APIRP545地上易燃液体储罐的雷电防护推荐作法（Recommended practice for lightning protection of aboveground storage tanks for flammable or combustible liquids)
［2］APIRP2003防止静电、闪电和杂散电流引燃的措施（Protection against ignitions arising out of static, lightning and stray currents) [3]］NFPA 780雷电保护系统的安装标准（Standard for the installation of lightning protection systems)
