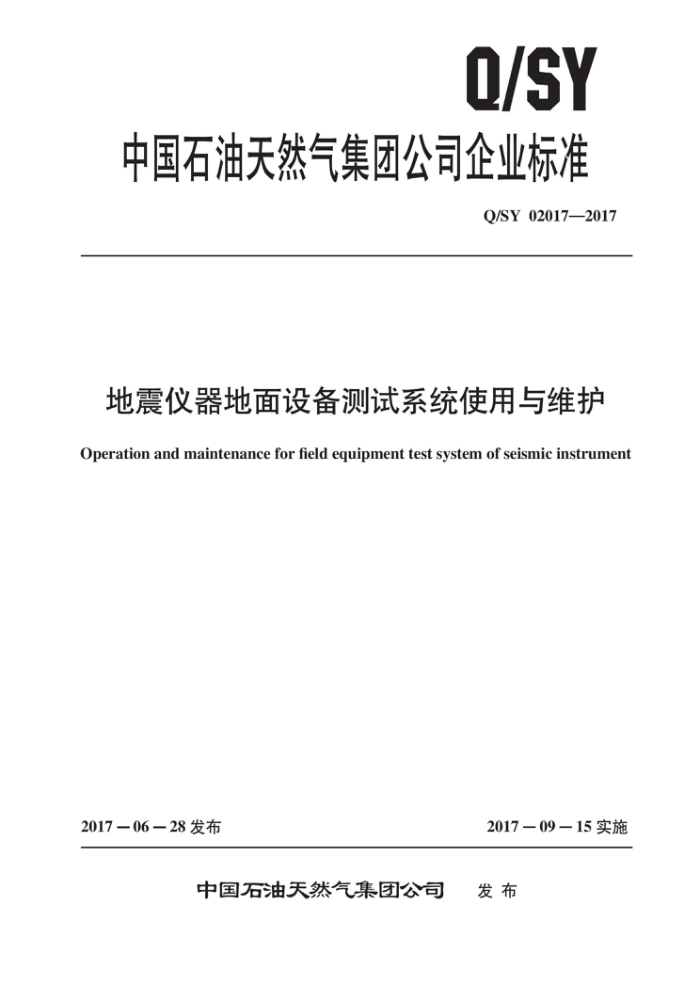

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02017—2017
地震仪器地面设备测试系统使用与维护
Operation and maintenance for feld equipment test system of seismic instrument
2017—0628发布
2017一09－15实施
中国石油天然气集团公司 发布 Q/SY 02017—2017
目 次
A
前言· 范围
1
2基本要求 2.1 系统供电要求 2.2 工作间要求 2.3 运输、存贮要求系统硬件使用技术要求
3
3.1 开机前检查 3.2 开机 3.3 被测设备的连接 3.4 测试系统的运行 3.5 系统异常情况处理要求 3.6 关机系统软件使用要求 4.1 安装 4.2 使用 4.3 升级维护与校准
X
5
5.1 维护 5.2 校准检修技术要求
6
6.1 检修基本要求 6.2检修操作要求 6.3 检修检验要求附录A（资料性附录) 测试仪的连接与测试 Q/SY 02017—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则 』第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处、大庆钻探工程公司地球物理勘探一公司。
本标准起草人：赵汀、祝彩霞、刘存、孟宝文、耿彦彩、朱萍、杨丽青、王艳、白金艳、裴晓明、岳春雷、杨继春。
II Q/SY 02017—2017
地震仪器地面设备测试系统使用与维护
1范围
本标准规定了地震仪器地面设备测试系统（以下简称系统）供电、布设、使用、维护、检修等方
面的技术要求。
本标准适用于TMS408，TMS428，DSUT400及G3iRTS测试系统的使用与维护。
2基本要求
2.1系统供电要求 2.1.1 不间断电源 (UPS)
测试系统应连接在线式UPS不间断电源上，其输入的交流电源应满足以下技术要求：
频率：50Hz或60Hz，误差不大于5%。 电压：220V或110V，误差不大于10%。 功率：不小于负载最大功率的200%。 谐波：不大于5%。 接地：系统与交流电源通过接地线实现共地。
在线式不间断电源，其输出应满足以下技术要求：
输出频率：50Hz或60Hz，误差不大于2.5%。 输出电压：220V或110V，误差不大于5%。 输出功率：不小于负载最大功率的150%。 输出谐波：不大于3%。 -断电保护时间：不小于40min。
2.1.2 直流电源
系统配备直流电源时，电源应满足以下技术要求：
输出电压：误差不大于系统额定工作电压10%。 输出功率：不小于负载最大功率的150%。 输出电阻：不大于5Q。 -输出纹波：不大于10mV。
2.2 工作间要求 2.2.1 系统工作环境要求
系统工作环境应满足以下要求：
系统在室内使用。 工作温度在10℃～30℃范围内。
1 Q/SY 02017—2017
2.2.5 5其他要求
野外现场工作间布设及要求参照2.2.1至2.2.4执行。 2.3 运输、存贮要求
系统运输、存贮的要求包括：
运输前，应断开系统各部件间的连线。 运输包装时，应将设备放置在有防震、防压、防潮、防晒措施的专用包装箱内，确保不挤压、不与工具等锋利物品混合包装。 搬运时应轻拿轻放，平稳放置。 -不应在设备上堆放重物，不应与电瓶等腐蚀性物品混合运输。 车载长途运输时应防潮防晒，捆扎牢固。 系统存放每半年应开机自检一次，并连续运行2h以上。 存贮环境应符合以下条件： ·温度：-20℃～50℃。 ：相对湿度：5%～90%。 、无持续强电、磁场和振动干扰。 ·通风良好，无易燃、腐蚀性气体。
一
3系统硬件使用技术要求 3.1 开机前检查
系统开机前应完成如下内容的检查： a）确认系统工作环境符合2.2.1要求。 b）确认系统的工作电压（220V或110V）与供电电压一致。 c）确认供电设备、工作间、各用电设备符合2.2.4的接地要求。 d）确认系统各部件及连线安装稳固、无松动。 e）确认所有开关无松动、无滑位现象并处于关闭状态。
3.2开机
系统应按以下要求开机： a）打开配电盘或总电源开关向工作间供电。 b）打开UPS电源，确认UPS状态指示稳定。 c）打开直流稳压电源（如果需要），确认电源电压指示稳定。 d）按系统操作要求顺序开机，启动系统应用程序。
3.3被测设备的连接
被测设备的连接应遵循以下要求： a）连接前清洁地面站和连接部件。 b）接插件不应有物理损伤或缺失。 c）按测试要求正确连接地面设备，常用地面设备的连接参见附录A。
3 Q/SY 02017—2017
3.4测试系统的运行
运行测试系统应遵循以下要求： a）按测试需求选择测试项目，执行测试程序，常用地面站的测试参见附录A。 b）系统运行期间出现故障时，转入异常情况处理。
3.5 系统异常情况处理要求
系统使用过程中，若出现系统软件无响应、异常错误提示、无法正常联机等异常情况，应立即关机，并按操作手册进行排查。 3.6关机
测试结束后，退出测试程序，依次关闭主机、测试接口单元、外设、UPS电源以及配电盘或总电源开关。
4系统软件使用要求 4.1安装
系统软件安装的技术要求包括：
系统主机不应装载与测试无关的软件，不应与互联网连接，不应另作他用。 不应使用非专用移动存储介质安装软件。
一
-操作系统版本、升级的补丁号、支持程序运行的组件等应符合系统厂家要求。 -根据厂家提供的升级软件对系统进行升级。 -软件安装应由经过培训的技术人员完成。 安装步骤应按系统说明书执行。
4.2使用
系统软件使用要求包括：
系统在启动和运行过程中，出现软件故障和错误信息提示等异常情况时，应及时处理。 一一对一般性软件故障，可以通过重新启动硬件、重新安装软件解决，但在执行上述操作前应保
存故障信息并做好相应记录。 对无法通过重启硬件、重新安装软件解决的软件故障，应保存故障信息以备忘录的形式做好相应记录，同时通知技术支持或厂家。
4.3升级
测试软件版本升级和固件版本升级的要求包括：
应使用经过验证的、工作稳定的版本升级。 及时安装操作系统的补丁，升级相应硬件及外设驱动程序。 及时安装系统测试软件和标准站补丁。 -及时进行系统测试软件和标准站的版本升级。
一
一
-升级步骤应遵照厂家说明书执行。 -升级过程中应保持升级设备连接可靠、供电正常。 -升级完成后应进行验证。
4
