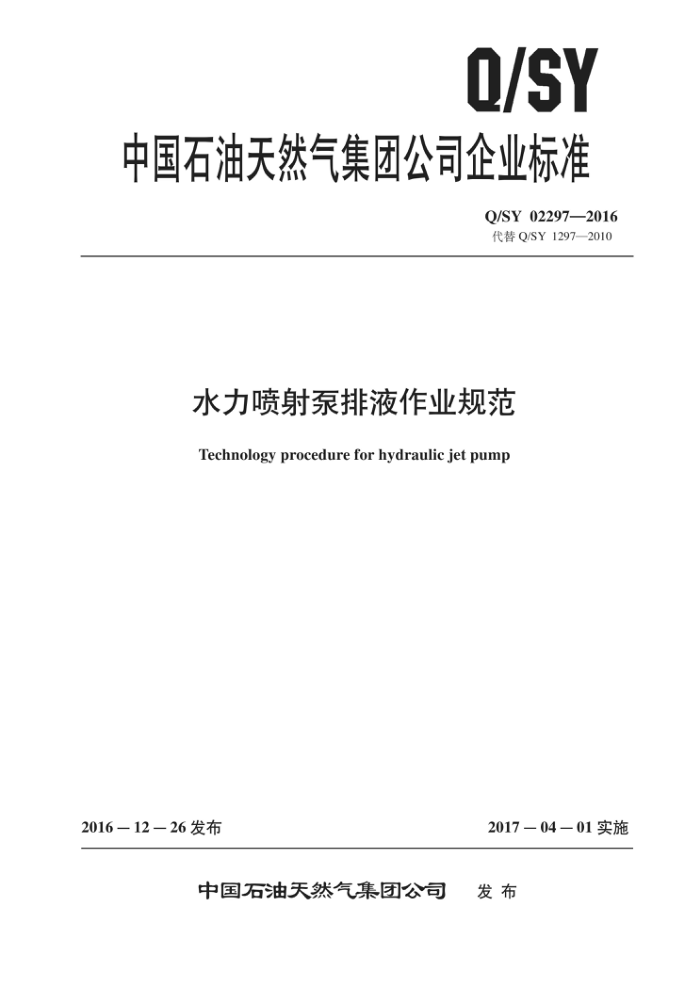

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02297—2016 代替Q/SY 1297—2010
水力喷射泵排液作业规范
Technology procedure for hydraulic jet pump
2017－04－01实施
2016—12—26 发布
中国石油天然气集团公司 发布 Q/SY 02297—2016
目 次
前言·
-
范围规范性引用文件
2
术语和定义
3
4　排液设计 4.1排液井数据 4.2　设计要求 5排液准备 5.1 排液管柱准备 5.2 排液设备、地面流程准备 5.3排液前检查 5.4 打开滑套 5.5 判断漏失情况并试压 5.6 洗井
2
排液施工 6.1 投泵芯 6.2 排液 6.3 排液结束 6.4 反洗泵芯 6.5 回放、 解释压力计数据 6.6 随泵取样 录取资料与施工报告 7.1 录取资料 7.2 施工报告 8
6
6
6
/
质量要求井控要求
9
10HSE 要求附录A（资料性附录） 排液井数据表附录 B (资料性附录) 水力喷射泵喷嘴、喉管优选附录C (资料性附录) 排液管柱示意图附录D（资料性附录） 水力喷射泵排液地面流程图
9
10
13
18 Q/SY 02297—2016
前言
本标准按照 GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1297—2010《水力喷射泵排液作业规范》，与Q/SY1297—2010相比，除编辑
性修改外，主要技术变化如下：
修改了使用范围（见第1章）； -增加了规范性引用文件SY/T6160防喷器的检查和维修（见第2章） -增加了“动力液选择”（见4.2.1）；增加了“排液方式选择”（见4.2.2）；将排液技术要求的内容分成排液准备和排液施工两部分（见第5章、第6章，2010 年版的第5章；将与完成排液管柱有关的内容移入排液管柱准备中（见5.1，2010 年版的附录B）；增加了“排液设备准备”（见5.2.1）；修改了地面流程的试压标准（见5.2.2.6）；增加了排液前的流程检查（见5.3.1）；修改了“打开滑套”和“试压”两个工序的顺序（见5.4和5.5）；增加了判断是否投球的方法（见5.5）；修改了油套管及封隔器试压的方法和标准（见5.5.2）；增加了“洗井”（见5.6）；增加了地面泵注设备送泵芯的排量参数（见6.2.1.2，6.2.2.2）；增加了判断泵芯是否入座的方法（见6.2.1.3，6.2.2.3）；将与提高泵排产量有关的内容移入排液中（见6.2，2010年版的4.2.3）；增加了反循环水力泵排液时的排液方法（见6.2.2）；增加了地面泵注设备反洗泵芯的排量参数（见6.4.1.3，6.4.2.7）；增加了反循环水力泵排液时的反洗泵芯方法（见6.4.2）；增加了地层出气的计量内容（见7.1.3）；增加了排液压力的质量要求（见8.2）；修改了射孔一外滑套水力喷射泵排液联作管柱的压力参数（见8.5）；增加了地层出砂的排液要求（见8.7）；修改了防喷器的并控要求（见9.2）；增加了有毒有害气体监测的HSE要求（见10.3）；增加了施工过程中和施工结束后的防污染要求（见10.5）；将排液井数据用表格的形式呈现（见附录A）；修改了射孔一地层测试一酸压一水力喷射泵排液联作管柱中水力喷射泵的选型（见图C.4）。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。 本标准起草单位：渤海钻探工程有限公司井下技术服务分公司、西部钻探工程有限公司试油公
司、大港油田勘探事业部。
本标准主要起草人：张伟、吕选鹏、张世林、王玉忠、高立彬、姜有才、郭秀庭、蔡茂佳、李万强、魏少波、米红学、李国亮、张同颖。 II Q/SY 02297—2016
3.6
内滑套水力喷射泵 inner sliding-sleeve hydraulic jet pump 采用内滑套工作筒来封隔油管和油套环空的一种水力喷射泵。从油套环空加压，打开内滑套工作
筒，建立油管和油套环空的连通通道。 3.7
外滑套水力喷射泵 outer sliding-sleeve hydraulic jet pump 采用外滑套工作筒来封隔油管和油套环空的一种水力喷射泵。从油管内加压，打开外滑套工作
筒，建立油管和油套环空的连通通道。
4排液设计
4.1排液井数据 4.1.1基础数据 4.1.1.1排液井基本数据参见表 A.1。 4.1.1.2排液井完井套管数据参见表A.2 4.1.1.3排液井历次作业简况、套变情况、漏失情况。 4.1.2排液层位参数
排液层位参数参见表A.3。 4.1.3预计产量和压力情况
预计地层产量、流体性质、地层静压和温度（根据施工井具体情况，可提及油气比及异常提示，邻井同层参照情况、区块注水情况、采取的增产措施等）。 4.2设计要求 4.2.1动力液选择
根据地层流体的性质、温度、黏度选择动力液。 4.2.2排液方式选择 4.2.2.1地层不出砂应选用正循环排液方式，选择正循环水力喷射泵。 4.2.2.2地层易出砂应选用反循环排液方式，选择反循环水力喷射泵。 4.2.3水力喷射泵规格的选择
根据管柱内通径要求确定水力泵规格。排液管柱、水力喷射泵及井口匹配规格见表1。
表1排液管柱、水力喷射泵及井口匹配规格
管柱规格 27/gin 油管 3'/,in 油管 3'/,in钻杆
水力喷射泵规格 27/gin水力喷射泵 3'/,in水力喷射泵 27,in水力喷射泵
泵芯规格 50mm ～ 59mm 60mm ~ 65mm 50mm ～ 59mm
井口主通径 65mm 78mm 65mm
2 Q/SY 02297—2016
4.2.4水力喷射泵类型的选择 4.2.4.1油管和油套环空处于连通状态，应选用无滑套水力喷射泵。 4.2.4.2排液前通过油管向地层进行加压、挤注等作业，应选用内滑套水力喷射泵。 4.2.4.3排液前通过油套环空进行加压作业，应选用外滑套水力喷射泵。 4.2.5水力喷射泵喷嘴与喉管的选择 4.2.5.1依据预计的地层产量、水力喷射泵深度、地面泵注设备压力和排量等参数选择水力喷射泵喷嘴和喉管的规格。 4.2.5.2喷嘴与喉管的面积比一般应在0.35～0.45之间，面积比越大，泵排产量越小。 4.2.5.3喷嘴、喉管规格计算参见附录B。
5排液准备
5.1排液管柱准备 5.1.1水力喷射泵排液管柱（管柱结构参见图 C.1) 5.1.1.1对按设计要求准备和保养好的工具和管柱进行丈量，误差应小于0.2m/1000m。 5.1.1.2按照设计要求依次下入管串，下放速度应控制在0.5m/s 以内；操作平稳，不应猛提、猛刹、 猛放，以防封隔器中途坐封。 5.1.1.3下至预计深度，调整管柱，封隔器避开套管接箍，坐封封隔器。 5.1.1.4安装排液井口及地面流程，并按设计要求试压合格。 5.1.2射孔一水力喷射泵排液联作管柱（管串结构参见图C.2) 5.1.2.1 射孔枪和起爆装置的组装按照 SY/T 5325一2013相关内容执行。 5.1.2.2丈量入井射孔枪、工具、管柱，按照5.1.1.1执行。 5.1.2.3下管柱执行 5.1.1.2。 5.1.2.4 下至预计深度，进行磁定位校深，调整管柱，坐封封隔器。 5.1.2.5 安装排液井口及地面流程，并按设计要求试压合格。 5.1.2.6 加压或投棒点火射孔。 5.1.3身 射孔一地层测试一水力喷射泵排液联作管柱（管串结构参见图C.3) 5.1.3.1身 射孔枪和起爆装置的组装按照 SY/T 5325一2013相关内容执行。 5.1.3.2 丈量入井射孔枪、工具、管柱，按照5.1.1.1执行。 5.1.3.3 下管柱执行5.1.1.2。 5.1.3.4按设计要求加液垫，推荐每下管柱50m～100m加1次，直至加至设计深度。 5.1.3.5 执行5.1.2.4，检测环空液面应在井口。 5.1.3.6安装测试树，连接地面流程，并按照设计要求试压合格。 5.1.3.7环空加压点火，开关井测试：按设计要求进行开关井操作测试，在终关井期间打开滑套洗井落实液性，取全取准各项资料。 5.1.3.8卸下测试树，坐油管挂，安装排液井口。
3 Q/SY 02297—2016
