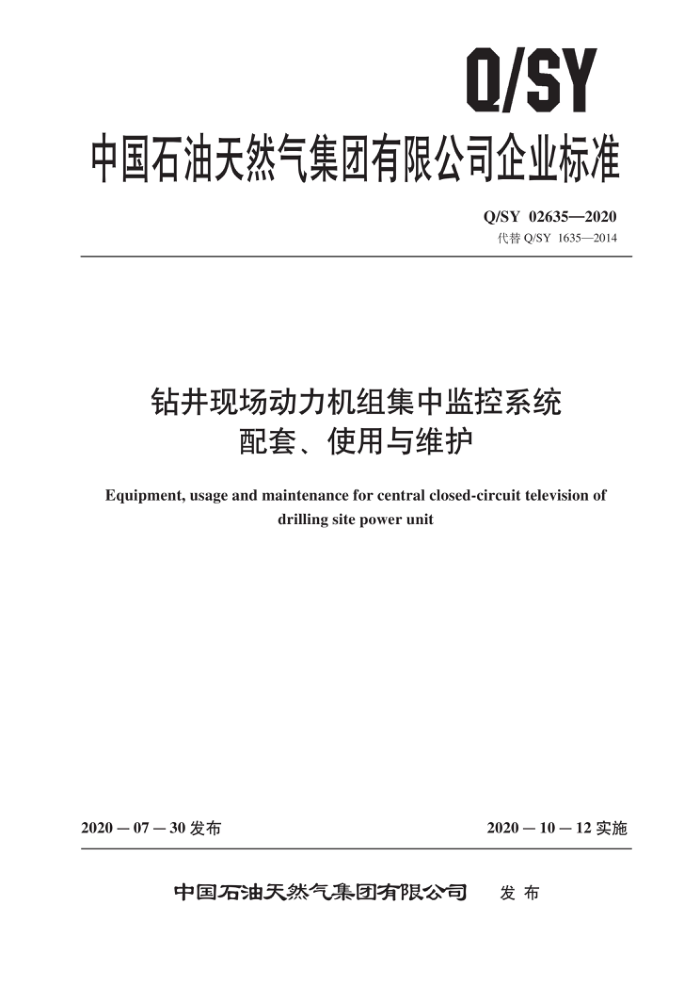

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02635—2020 代替Q/SY1635—2014
钻井现场动力机组集中监控系统
配套、使用与维护
Equipment, usage and maintenance for central closed-circuit television of
drilling site power unit
2020－10－12实施
2020一07一30发布
发布
中国石油天然气集团有限公司 Q/SY 02635—2020
目 次
前言· 范围
Ⅱ
1
2 术语和定义 3 集控系统配套 4集控系统使用与维护 4.1 工作条件 4.2 使用前的检查 4.3 操作程序 4.4 常见故障及排除方法参考文献·
2 2 Q/SY 02635—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1635一2014《钻井现场动力机组集中监控系统配套、使用与维护》，与Q/SY
1635—2014相比，主要变化如下：
修改了范围（见第1章，2014年版的第1章）；删除了司钻监控副屏的术语和定义及相关要求（见 2014 年版的 2.3、第 3 章、表1、4.2.8 和 4.3.2); 修改了传感器的主要组成（见表1，2014年版的第3章）；修改了综合测控仪功能和性能要求（见表1，2014 年版的第3章）；修改了集中监控仪的主要组成和性能要求（见表1，2014 年版的第3章）； -修改了通信系统的性能要求（见表1，2014 年版的第3章）；修改了正常工作条件和使用前的检查（见 4.1和4.2，2014 年版的第4章）；修改了运行应遵守的规则（见4.3.2）；删除了运输相关要求（见2014 年版的4.5）。
一
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准主要起草单位：川庆钻探有限公司、西部钻探有限公司、济柴有限公司、中油油服。 本标准主要起草人：孟军、张洪、李韬、冉建、叶峰、龙涛、李勇、汪小兵、徐刚、何建春、
沈凡儿、石宪锋、张健、张继伟、周廷、康雷朋。
II Q/SY 02635—2020
钻井现场动力机组集中监控系统配套、使用与维护
1范围
本标准规定了石油钻井现场动力机组集中监控系统（以下简称“集控系统”）的配套，工作条件、 使用前的检查、操作程序、常见故障及排除方法等使用与维护的要求。
本标准适用于陆地石油钻机动力机组集中监控系统。
2术语和定义
下列术语和定义适用于本文件。
2.1
综合测控仪 L comprehensive measure and control instrument 综合测控仪是动力机组的本地监控仪表，用于监测显示动力机组的转速、冷却水温度、机油温
度、排气温度、机油压力、电流、电压、频率、功率及运行时间等参数，通过监测、分析以上参数，对动力机组进行必要的报警提示及紧急停机等操作，并具有监测参数的远程传输及控制接口。 2.2
集中监控仪centralized monitor 集中监控仪是整个监控系统的远程管理中心，用于汇总、分析、显示、记录各综合测控仪传输的
所有数据，实现实时监测、报警提示、远程控制、数据分析和管理等功能，具有远程传输及控制接口。
3集控系统配套
集控系统包括传感器、综合测控仪、集中监控仪、通信系统、声光报警装置和紧急停机装置。集控系统应具备状态监测、故障报警、远程控制、数据管理和远程传输等功能。集控系统的配套要求见表1。
表1集控系统配套表
序号 配套设施 主要组成
性能要求
功能
a）各种传感器的测量范围和精度分别为：
转速：Or/min ～2000r/min，不低于0.5级；油、水温度：0℃～115℃，不低于1.5级；排气温度：0℃～800℃，不低于1.5级；
压力、温度、转采集动力机组的压力、转速、电流互感器速、温度、电流、电压、频 机油压力：OMPa ～2MPa，不低于1.5级；
传感器
等传感器及智能率等数据，并以数字信号形 电流：0A～2000A，不低于0.2级；
电压：0V～600V，不低于0.2级；频率：40Hz～65Hz，不低于0.2级；
电表
式传输至综合测控仪
b）同类型传感器具有互换性： c）排气温度传感器耐温≥800℃，其他安装在柴
油机机体上的温度和压力传感器耐温≥150℃
1 Q/SY 02635—2020
表1 (续) 功能
性能要求
序号配套设施
主要组成
a）防护等级不低于IP54； b）防爆满足Exd ⅡBT6要求； c）各种仪表的显示范围和精度分别为：
仪表箱、数据测 监测并本地显示动力机组的 转速表：Or/min～2000r/min，不低于1.5级；控模块、温度 转速、冷却水温度、机油温 油、水温度表：0℃～115℃，不低于2.5级；表、压力表、转 度、排气温度、机油压力、 机油压力表：OMPa～2MPa，不低于2.5级；速表、计时器、 三滤压差、电流、电压、频 计时器：Oh～99999h，时钟日误差±2s；通信模块、数字 率及运行时间等参数，并具d）具备RS485、RS232、CAN等工业总线接口，显示屏、紧急停 有远程传输、异常报警和本 具备RJ45、无线模块等接口；
综合测控仪
2
1
1
e）数据缓存能力不小于48K； f）所有元器件采用工业级标准，能防水、抗震和
机按钮
地紧急停机等功能
抗电磁干扰； g）综合测控仪与动力机体之间需采取减振措施 a）防护等级不低于IP54； b）系统可在交流电源失电的情况下仍然正常运行
2h以上; c）动力机组历史运行数据、事件存储，可以生成
触摸式工业平板电脑、电源、控 具有状态监测、数据分析、 报表，并可以拷贝打印，历史数据在本机不可
集中
监控仪 制模块、无线通 异常屏显报警、远程停机、 修改，存储容量至少满足6台动力机组12个
3
信模块、防雷保 」报表生成和数据管理等功能 月的数据存储；护器
d）数据采集频率不低于30counts/min，数据存储
频率不低于 6counts/min ； e）数据接口不少于8个； f）平板电脑显示屏尺寸不小于10in a）有效传输直线距离不小于100m；
通信系统 数据通信模块、 可进行有线和无线通信 b）通信电缆必须使用双绞屏蔽电缆，且屏蔽层必
4
通信电缆
须有可靠的接地； c）无线传输必须进行加密，且具有抗干扰能力
声光报警 声光报警器、信 动力设备运行异常时，及时 a）声响强度：不低于130dB；
1
5
做出声音和灯光闪烁报警 b）光强：不低于20cd 根据综合测控仪、集中监控
装置 号线紧急停机「 紧急停机按钮、 仪的停机指令，对动力设备 「响应时间≤ 1s
6
装置 断油断气装置 进行紧急停机
4集控系统使用与维护 4.1工作条件 4.1.1环境温度应满足-20℃～50℃（低于-20℃时采取相应的保温措施）。 4.1.2相对湿度应≤95%。 4.1.3电源的电压应符合AC180V～230V；电源的频率应符合50Hz±5Hz。 4.2使用前的检查 4.2.1 1进行安全风险识别时，对可能出现的风险进行预测并做好安全预案。 2 Q/SY 02635—2020
4.2.2温度和压力传感器无漏水、漏油现象，转速传感器与飞轮齿顶的间隙为0.5mm～1.5mm。 4.2.3 紧急停机装置响应时间≤ 1s。 4.2.4综合测控仪仪表和数显屏无破裂。 4.2.5 线缆及接头无断裂、破损和进水等现象，数据采集模块无掉线。 4.2.6 集中监控仪无损坏，交流直流电源无异常。 4.2.7声光报警装置无损坏、无掉线。 4.2.8[ 防雷装置应满足以下要求：防雷保护器无损坏，等电位电阻值≤0.05Q。 4.3操作程序 4.3.1启动按照以下顺序进行：
a）闭合集中监控仪内部空气开关。 b）将集中监控仪前端交流开关和直流开关打到“ON”挡。 c）将平板电脑电源开关打到“ON”挡。 d）待集中监控仪自检显示正常工作后，分别启动动力机组的综合测控仪。 e）待集中监控仪自检显示通信正常后，集控系统进人正常工作状态。
4.3.2运行应遵守以下规则：
a）班检查时应确定各配套设施无外观损坏；各设施供电正常，能正常工作；综合测控仪、集中
监控仪显示各参数无异常。 b）报警是根据动力机组使用说明书规定的正常运行参数，在集中监控仪设置报警上下限值。当
实际运行参数超过正常范围时，系统将进行屏显和声光报警，值班人员排除故障后在综合测控仪、集中监控仪进行复位。
c）当柴油机转速超过设定的自动停机上限值时，动力机组将自动停机。 d）数据查阅是在集中监控仪上，查询动力机组的历史运行参数、异常报警等信息，并可连接打
印机直接对查询信息进行打印。
4.3.3关闭按照以下顺序进行：
a）关闭综合测控仪电源。 b）退出软件系统。 c）关闭平板电脑。 d）将平板电脑电源开关打到“OFF”挡。 e）集中监控仪前端直流开关和交流开关打到“OFF”挡。 f）关闭集中监控仪内部空气开关。 g）拔下集中监控仪交流电源线，收好放入集中监控仪内。
4.4常见故障及排除方法 4.4.1动力机综合测控仪常见故障及排除方法见表2。
表2综合测控仪常见故障及排除方法表
故障原因
类别
故障现象
排除方法
按下电源按钮，打开电源检查测控直流供电电源及线缆检查测控内部RS485线缆连接接线端子松动，重压接线端子
测控开关未打开集控系统未提供24V（DC）电源
数码管无指示
柴油机综合测控仪
测控内部通信故障
有显示，但显示“-一
3 Q/SY 02635—2020
表2 (续) 故障原因
类别
故障现象
排除方法
相应传感器故障；传感器严重超量程 (温度低于-10℃，压力严重超量程) 信号线短路或者断路视角不正确转速低于600r/min 仪表故障或未按规定进行标定视角不正确被测温度极低的情况仪表故障或未按规定进行标定柴油机未运行测速发电机电源线脱落未提供直流电源电流互感器故障 CT变比未设置电流接线端子松动电压接线端子松动保险烧断
检查传感器并更换维修或者更换传感器信号线平视指针表的指针柴油机达到额定转速后即可更换仪表或按要求进行标定平视指针表的指针温度指针表的测量范围必须大于0℃ 更换仪表或按要求进行标定柴油机正常运行后即正常检查并重新连接测速发电机正确提供直流电源更换重新设置CT变比重新紧固接线端子重新紧固接线端子检查烧保险的原因并更换保险
数码管显示“-ERR-”
指针转速表指示有误差
柴油机综合测控仪
指针温度表指示有误差
温度表、转速表无指示测控无指示
发电机综 电流显示不正确合测控仪
电压显示不正确
4.4.2 集中监控仪常见故障及排除方法见表3。
表3集中监控仪常见故障及排除方法表
故障现象
故障原因
排除方法
面板“直流电源”开关未打开保险烧断电脑运行开关未打开电源等均正常，电脑损坏人为退出软件加密锁未正确安装无法输入数字或者字符 “直流电源”开关未打开保险烧断电池亏电交流电压无指示柴油机通信线未连接好柴油机电源未连接柴油机电源保险烧断通信模块损坏通信服务故障
将直流电源开关置于“ON”位置检查端子排保险并更换将电脑开关置于“ON”位置报修重新启动软件即可检查平板电脑并口加密锁并固定牢固点击软键盘，启动即可输人将直流电源开关置于“ON”位置检查端子排保险并更换连接220V（AC）电源，开启直流电源开关接通连接220V（AC）电源，检查空气开关重新连接柴油机通信线重新按照指示连接柴油机电源线检查柴油机电源短路点并更换保险更换通信模块重启电脑
平板电脑不亮
系统不运行
直流、交流电压表无指示
平板电脑亮，但显示
(柴油机)
4
