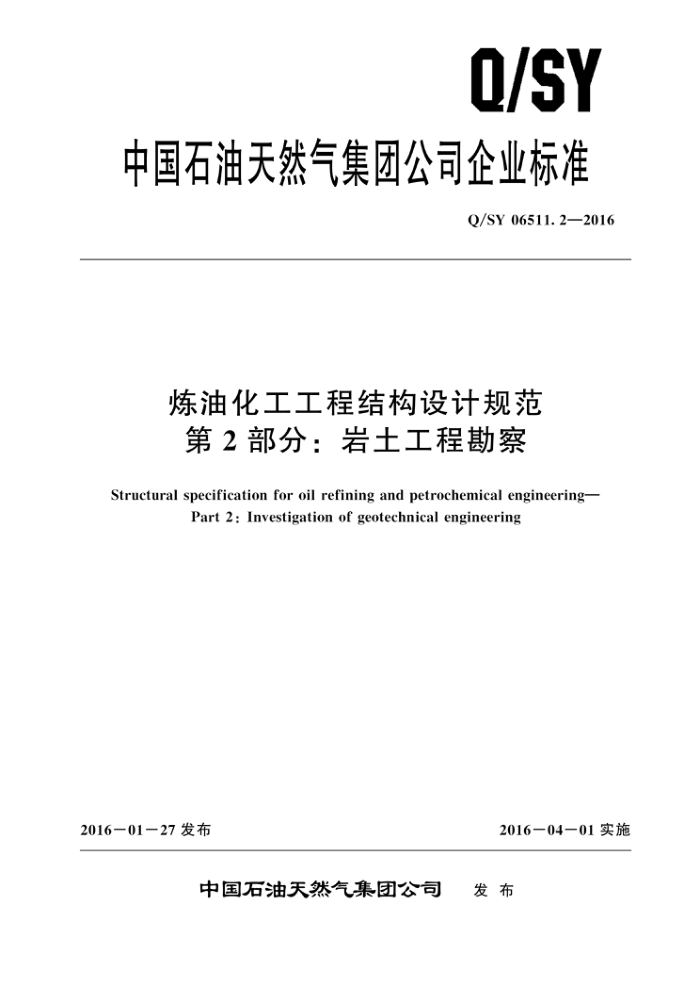

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06511.2—2016
炼油化工工程结构设计规范第2部分：岩土工程勘察
Structural specification for oil refining and petrochemical engineering-
Part 2 : Investigation of geotechnical engineering
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06511. 2—2016
目 次
前言
范围规范性引用文件
1
2.
3勘察依据和勘察要求
3. 1 勘察依据 3. 2 -般要求 3. 3 建（构）筑物的勘察要求
桩基的勘察要求地基处理的勘察要求
3. 4 3. 5
...
3.6 既有基础的勘察要求 3.7 岩溶的勘察要求
场地和地基的地震效应勘察要求 3. 9 特殊性岩土的勘察要求 3. 10 地下水的勘察要求 3. 11 其他勘察要求· 勘察作
3.8
勘察前期工作 4.2勘察方案的制定 4. 3 工程地质测绘与调查 4. 4 勘探 4. 5 原位测试 4. 6 室内试验 5岩土工程分析评价和成果报告 5. 1 -般规定 5.2　勘察成果报告勘察后期服务
4. 1
10
10 10
10
10 10
5 Q/SY 06511.2—2016
前 創言
Q/SY 06511《炼油化工工程结构设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：岩土工程勘察；第3部分：地基处理;
一第 4部分：荷载及荷载组合；
第5部分：钢结构防火保护；一第6部分：钢结构防腐涂装;
第7部分：结构抗爆。 本部分为Q/SY 06511 的第2部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：李利平、易宝生、郑建华。
Ⅱ Q/SY 06511.2—2016
炼油化工工程结构设计规范第2部分：岩土工程勘察
1范围
Q/SY 06511 的本部分规定了石油炼制、石油化工岩土工程勘察工作的基本要求。 本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的岩土工程勘察。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50011 建筑抗震设计规范 GB 50021 岩土工程勘察规范 GB 50025 湿陷性黄土地区建筑规范 GB 50112 膨胀土地区建筑技术规范 GB/T 50123 土工试验方法标准 GB/T 50145 ，土的工程分类标准 GB/T 50266 ，工程岩体试验方法标准 GB/T 50269 ，地基动力特性测试规范 GB 50324 冻土工程地质勘察规范 GB 50473 钢制储罐地基基础设计规范 GB 50585 岩土工程勘察安全规范 GB/T 50783复合地基技术规范 JGJ 83　软土地区岩土工程勘察规程 JGJ94建筑桩基技术规范 SH/T 3159 石油化工岩土工程勘察规范 SY/T 0317盐渍土地区建筑规范
3 勘察依据和勘察要求
3.1勘察依据
勘察依据应包括下列内容： a）项目设计条件：包括项目设计阶段、建（构）筑物工程重要性等级、建（构）筑物一览表、
功能特点、基础形式、结构类型、结构上部荷载、对沉降敏感程度、抗震设防分类及对岩土勘察的特殊要求等。
b)[ 图纸条件：包括地形图、建（构）筑物的总平面图、勘察场地及周围地下管线图和地下
设施。 c）测量基准点的坐标及高程。
1 Q/SY 06511. 2—2016
d）其他与岩土工程勘察工作有关的资料。 3.2　一般要求 3.2.1建设工程在设计和施工之前，应按基本建设程序进行岩土工程勘察 3.2.2岩土工程勘察应符合下列规定：
a） 勘察要求应符合 GB 50021 的规定， b）岩土工程分析与评价应符合 SH/T 3159 的规定。
3.2.3岩土工程勘察作业应符合GB50585的规定 3. 2. 4 根据工程重要性等级、场地复杂程度等级和地基复杂程度等级确定岩土工程勘察等级。岩土工程勘察等级划分应符合 SH/T 3159 的规定。 3.2.5岩土工程勘察报告应提供下列资料：
a）有无影响建筑场地稳定性的不良地质作用。评价其危害程度，并提出防治措施的建议。 b）当场地内存在特殊性岩土时，应提出治理措施的建议 c） 建筑物范围内的地层结构及其均匀性，各岩土层的物理力学性质指标，以及对建筑材料的腐
蚀性。 d） 地下水埋藏情况、类型和水位变化幅度及规律，以及对建筑材料的腐蚀性。
在抗震设防区应划分场地类别，并对饱和砂土及粉土进行液化判别。
e） f)）
对可供采用的地基基础设计方案进行论证分析，提出经济合理、技术先进的设计方案建议; 提供与设计要求相对应的地基承载力及变形计算参数，并对设计与施工应注意的问题提出建议。
g）当工程需要时，尚应提供深基坑开挖的边坡稳定计算和支护设计所需的岩土技术参数，论
证其对周边环境的影响；提供基坑施工降水的有关技术参数及地下水控制方法的建议；提供用于计算地下水浮力的设防水位。
3.2.6地基评价宜采用钻探取样、室内土工试验、触探，并结合其他原位测试方法进行。 3.2.7在施工中，当地基条件与原勘察报告不符时，应进行施工勘察 3.2.8岩土工程勘察应符合当地的岩土勘察规定。地基承载力应结合地区经验按有关标准综合确定。 3.2.9 勘探孔的间距及深度应结合勘察任务书确定。 3.2.10岩土的分类和定名应符合GB/T 50145 的规定。 3.3建（构）筑物的勘察要求 3.3.1建（构）筑物的岩土工程勘察，应在搜集建（构）筑物功能特点、结构类型、上部荷载、基础形式、埋置深度和变形限制等方面资料的基础上进行。其主要工作内容应符合下列规定：
a）查明场地和地基的稳定性、地层结构、持力层和下卧层的工程特性、土的应力历史和地下水
条件以及不良地质作用等。 b）提供满足设计、施工所需的岩土参数，确定地基承载力，预测地基变形性状。 c）提出地基基础、基坑支护、工程降水和地基处理设计与施工方案的建议 d）提出对建（构）筑物有影响的不良地质作用的防治方案建议。
3.3.2建（构）筑物的岩土工程勘察宜分阶段进行。可行性研究勘察应符合选择厂址方案的要求初步勘察应符合初步设计的要求；详细勘察应符合施工图设计的要求；场地条件复杂或有特殊要求的工程宜进行施工勘察。场地较小且无特殊要求的工程可合并勘察阶段。当建筑物平面布置已经确定，且场地或其附近已有岩土工程资料时，可根据实际情况，直接进行详细勘察。 3.3.3可行性研究勘察应对拟建场地的稳定性和适宜性做出评价，并应符合下列要求：
a）搜集区域地质、地形地貌、地震、矿产、当地的工程地质、岩土工程和建筑经验等资料。
2 Q/SY 06511.2—2016
b）在充分搜集和分析已有资料的基础上，通过踏勘了解场地的地层、构造、岩性、不良地质
作用和地下水等工程地质条件。
c） 当拟建场地工程地质条件复杂，已有资料不能满足要求时，应根据具体情况进行工程地质测
绘和必要的勘探工作。
d）当有两个或两个以上拟选场地时，应进行比选分析。 3.3.4初步勘察应对场地的稳定性做出评价，并进行下列工作：
a）搜集拟建工程的有关文件、工程地质和岩土工程资料以及工程场地范围的地形图。 b）初步查明地质构造、地层结构、岩土工程特性、地下水埋藏条件。 c） 查明场地不良地质作用的成因、分布、规模、发展趋势，并对场地的稳定性做出评价。 d）对抗震设防烈度大于或等于6度的场地，应对场地和地基的地震效应做出初步评价。 e） 季节性冻土地区，应调查场地土的标准冻结深度。 f） 初步判定地下水和土对建筑材料的腐蚀性。 g）应对可能采取的地基基础类型、基坑开挖与支护、工程降水方案进行初步分析评价
3.3.5详细勘察应按单体建（构）筑物或建（构）筑群提出详细的岩土工程资料和设计、施工所需的岩土参数；对建筑地基做出岩土工程评价，并对地基类型、基础形式、地基处理、基坑支护、工程降水和不良地质作用的防治等提出建议。详细勘察主要进行下列工作：
a）搜集附有坐标和地形的建筑总平面图，场区的地面整平标高，建（构）筑物的性质、规模、
荷载、结构特点、基础形式、埋置深度、地基允许变形等资料。
b） 查明不良地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议。 c） 查明建筑范围内岩土层的类型、深度、分布、工程特性；分析和评价地基的稳定性、均匀性
和承载力。 d） 对需进行沉降计算的建（构）筑物，提供地基变形计算参数，预测建（构）筑物的变形
特征。 e）查明理埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。 f）查明地下水的埋藏条件，提供地下水位及其变化幅度 g） 在季节性冻土地区，提供场地土的标准冻结深度 h） 判定地下水和土对建筑材料的腐蚀性。
3.4桩基的勘察要求 3.4.1 桩基的勘察应符合 JGJ94 的规定。 3.4.2桩基勘察应包括下列内容：
a）查明场地各层岩土的类型、深度、分布、工程特性和变化规律。 b）当采用基岩作为桩的持力层时，应查明基岩的岩性、构造、岩面变化、风化程度，确定其
坚硬程度、完整程度和基本质量等级，判定有无洞穴、临空面、破碎岩体或软弱岩层。 在岩溶、断裂破碎带地区，应查明溶洞、溶沟、溶槽、石笋等分布情况，钻孔应钻穿溶洞或
c）
断层破碎带进入稳定土层。 d） 查明不良地质作用，可液化土层和特殊性岩土的分布及其对桩基的危害程度，并提出防治
措施的建议。 评价成桩可能性，论证桩的施工条件及其对环境的影响。
e）
3.4.3在勘探深度范围内的每一地层，均应采取不扰动试样进行室内试验或根据土质情况选用有效的原位测试方法进行原位测试，提供设计所需参数。 3.4.4对需要进行沉降计算的桩基工程，应提供计算所需的各层岩土的变形参数，并根据任务要求，进行沉降估算。
3 Q/SY 06511.2—2016
3.4.5桩基工程的勘察报告应包括下列内容：
a）提供桩基类型和桩端持力层；提出桩长、桩径方案的建议；提供桩基承载力建议值。 b） 对欠固结土和有大面积堆载的工程，应分析桩侧产生负摩阻力的可能性及其对桩基承载力
的影响，并提供负摩阻力系数和减少负摩阻力措施的建议分析成桩的可能性，成桩和挤土效应的影响，并提出保护措施的建议。
c） d） 持力层为倾斜地层，基岩面凹凸不平或岩土中有洞穴时，应评价桩的稳定性，并提出处理
措施的建议。
3.5地基处理的勘察要求
3.5.1地基处理的勘察应满足下列要求：
a） 针对可能采用的地基处理方案，提供地基处理设计和施工所需的岩土特性参数。 b） 预测所选地基处理方法对环境和邻近建筑物的影响。 c） 提出地基处理方案的建议；提供相应的设计参数 d） 当场地条件复杂且缺乏成功经验时，应在施工现场对拟选方案进行试验或对比试验，检验
方案的设计参数和处理效果。
e） 在地基处理施工期间，应进行施工质量和施工对周围环境和邻近工程设施影响的监测。 3. 5.2# 换填垫层法、预压法、强夯法、注浆法等岩土工程勘察内容应符合GB 50021 的规定。 3. 5.3 桩土复合地基工程勘察应符合 GB/T 50783 的规定。 3.6既有基础的勘察要求 3.6.1对已有建（构）筑物基础可利用程度的勘察，应符合下列要求：
a） 搜集建（构）筑物的荷载、结构特点、功能特点和完好程度资料，基础类型、埋深、平面位
置，基底压力和变形观测资料；场地及其所在地区的地下水开采历史，水位降深、降速、地面沉降、形变，地裂缝的发生、发展等资料
b）评价建（构）筑物的增层、增载和邻近场地大面积堆载对建筑物的影响时，应查明地基土
的承载力，增载后可能产生的附加沉降和沉降差。 c） 对建（构）筑物接建或在其紧邻新建建（构）筑物，应分析新建建（构）筑物在既有建
（构）筑物地基土中引起的应力状态改变及其影响。 评价地下水抽降对建（构）筑物的影响时，应分析抽降引起地基土的固结作用和地面下沉、
d）
倾斜、挠曲或破裂对既有建筑物的影响，并预测其发展趋势。
e） 评价基坑开挖对邻近既有建（构）筑物的影响时，应分析开挖卸载导致的基坑底部剪切隆
起，因坑内外水头差引发管涌，坑壁土体的变形与位移、失稳等危险；同时还应分析基坑降水引起的地面不均匀沉降的不良环境效应。
f）评价地下工程施工对既有建（构）筑物的影响时，应分析伴随岩土体内的应力重分布出现的
地面下沉、挠曲等变形或破裂，施工降水的环境效应，过大的围岩变形或塌等对既有建（构）筑物的影响。
3.6.2既有基础为桩基础，其利用程度应根据拟建建（构）筑物的结构特点、基础荷载及已有桩基条件等，专门研究解决。 3.7岩溶的勘察要求 3.7.1拟建工程场地或其附近存在对工程安全有影响的岩溶时，应进行岩溶勘察。 3.7.2岩溶勘察宜采用工程地质测绘和调查、物探、钻探等多种手段结合的方法进行，并应符合下列要求: 4
