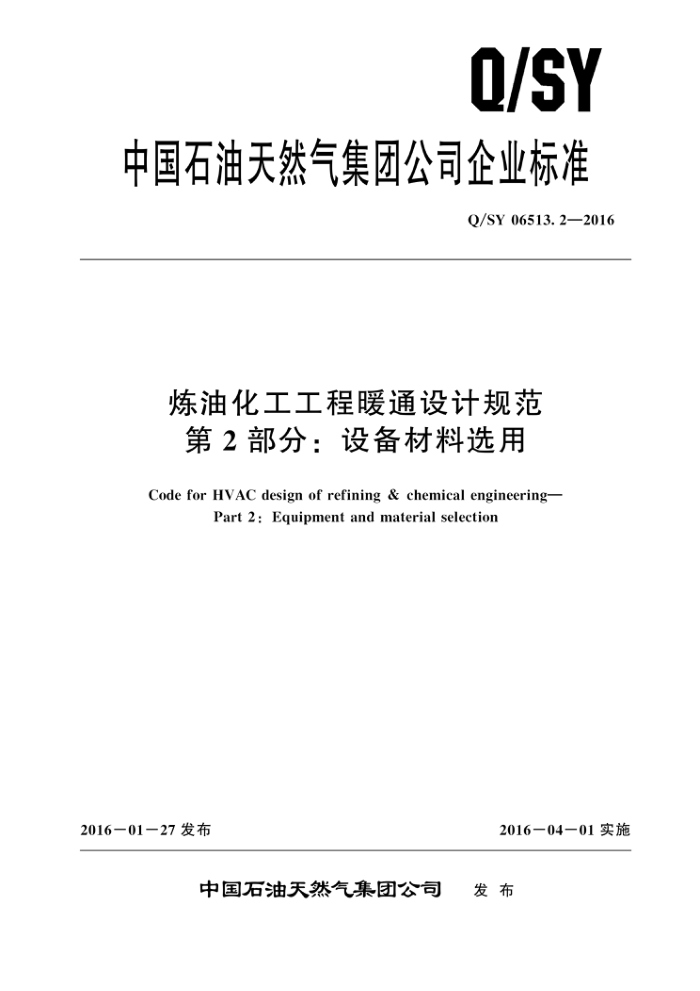

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06513. 2—2016
炼油化工工程暖通设计规范第2部分：设备材料选用
Code for HVAC design of refining & chemical engineering-
Part 2: Equipment and material selection
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06513. 2—2016
目 次
前言
范围 2 规范性引用文件 3 　设备 3. 1 般规定 3. 2 通风机 3.3 单元式空调机 3. 4 空气处理机 3.5 新风净化机 3.6 暖风机、空气幕 3.7 风机盘管 3.8 恒温恒湿空调机 3. 9 除尘器 3.10 空气除湿机· 3.11 换热机组 3.12 冷水机组 3.13 凝水回收机组· 3.14 抗爆阀 3. 15 防、排烟风机· 3.16 电散热器 4管道及附件 4. 1 一般要求 4.2 液体输送管道及附件 4. 3 通风空调风管道及附件
1
.
...........
....................
............ .....
6
6 6 Q/SY 06513.2—2016
前 創言
Q/SY06513《炼油化工工程暖通设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：设备材料选用；第3部分：防火与防爆;
一第 4部分：噪声控制与隔振;
第5部分：防腐与绝热；一第6部分：监测与控制;
第7部分：单体建筑。 本部分为Q/SY06513的第2部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团东北炼化工程公司。 本部分主要起草人：熊文刚、王源平、周培莘、李华峰、于国军、张维秀。
Ⅱ Q/SY 06513.2—2016
炼油化工工程暖通设计规范第2部分：设备材料选用
1范围
Q/SY06513的本部分规定了暖通空调工程设计在设备及材料选用方面的技术要求，本部分适用于中国石油天然气集团公司新建、扩建、改建的石油炼制、石油化工建设项目中暖通
空调系统的设备及材料选用设计。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50243通风与空调工程施工质量验收规范 HG/T 20592～20635钢制管法兰、垫片、紧固件 SH/T 3146　石油化工噪声控制设计规范 Q/SY 06513.4炼油化工工程暖通设计规范　第 4 部分：噪声控制与隔振
3设备 3.1一般规定 3.1.1所选设备应满足该产品的相关制造及安全标准。 3.1.2暖通空调设备的性能参数应根据设计计算结果进行选用。 3.1.3安装在爆炸危险场所的设备及输送的气体中含有爆炸危险性介质的通风空调设备，应采取防爆措施。 3.1.4通风设备、风管及配件等应根据其所处环境和输送气体的温度、腐蚀性等，采用防腐材料制作或采取相应的防腐蚀措施。 3.1.5暖通空调设备安装在室外时，应具有耐热、耐温、防冻、防腐蚀的要求。 3.1.6暖通空调设备的噪声除应符合相关产品标准的噪声限值外，还应符合 SH/T 3146，Q/SY 06513.4 的要求，否则应对设备采取隔声措施。 3.1.7暖通空调设备的能效限定值及能效等级应符合相关产品标准的规定。 3.2通风机 3.2.1选用通风机时，应考虑风管和设备的漏风量。对于一般的送、排风系统，可附加 5%～10%，除尘系统附加 10%～15%。 3.2.2采用定转速通风机时，其额定风压应在系统计算压力损失的基础上附加10%～15%；采用变频通风机时，通风机的压力应以系统计算的总压力损失作为额定风压，但风机电动机的功率应在计算值上附加15%～20% 3.2.3风机的选用设计工况效率不应低于风机最高效率的90%。 3.2.4通风机应根据所输送介质的特性选用：
1 Q/SY 06513.2—2016
3.5.4新风净化机组宜安装液晶显示板，显示风机运行状态、过滤器压差值。 3.5.5新风净化机组箱体壁板的结构和要求参见空气处理机。 3.6暖风机、空气幕 3.6.1对于允许使用循环热风采暖的高大厂房等场所，可以采用暖风机采暖。 3.6.2选择暖风机时，其散热量应乘以1.2～1.3的安全系数。 3.6.3选择暖风机时，应验算厂房内空气的循环次数，一般不应小于1.5次/h 3.6.4热空气幕的送风方式：对于工业建筑，当外门宽度小于3m时，宜采用单侧送风；当大门宽度为3m～18m 时，应经技术经济比较，采用单侧、双侧送风或由上向下送风；当大门宽度超过18m 时，应采用由上向下送风。 3.6.5热空气幕的送风温度应根据计算确定。对于公共建筑和工业建筑的外门，不宜高于50℃；对于高大的外门，不应高于 70℃。 3.6.6严寒地区热空气幕的加热介质宜采用蒸汽。 3.7风机盘管 3.7.1根据不同的使用要求，风机盘管应能进行风量调节或风量和水量的调节。 3.7.2对于要求不高的场所，应配套三速开关，通过调节风量改变风机盘管的冷量。 3.7.3对于要求较高的场所，应配套温控器、三速开关和水路电动直通调节阀，通过室温检测自动调节水流量，并结合风量调节满足使用要求。 3.7.4风机盘管应按中档转速的风量与冷量选用。 3.8恒温恒湿空调机 3.8.1有较高温、湿度要求的房间或场所应优先采用自带冷源的单元空调机。 3.8.2抗爆控制室的重要房间空调系统的空调机应设置一台备用，空调机总的制冷量应留有 15%～ 20%的余量 3.8.3当空调冷源为厂区供给的冷冻水时，抗爆控制室的重要房间的空调机应采用双冷源型。 3.8.4空调机应配置液晶显示板，应能显示温、湿度、各部件运行状态、报警提示、故障记忆。 3.8.5除现场控制功能外，机组应配备标准输出接口，可进行远程中央监控。 3.8.6恒温恒湿空调机的内置加湿器应采用可拆卸式；内置加热器应采用管式电加热器，如有需要时，也可增加热水加热盘管；回风入口处应设有空气过滤器，并配备压差报警装置。 3.8.7恒温恒湿空调机的室内机出风口处宜配套电动风阀，并与空调机连锁开闭。室外机的冷凝器风机应为低噪声轴流风机，电机与风机应为直联驱动。 3.8.8恒温恒湿空调机的制冷剂应为环保型制冷剂。 3.9除尘器 3.9.1除尘器的选择应根据下列因素确定：
a）含尘气体的化学成分、腐蚀性、爆炸性、温度、湿度、露点、气体量和含尘浓度 b） 粉尘的化学成分、密度、粒径分布、腐蚀性、亲水性、磨琢度、比电阻、黏结性、纤维性
和可燃性、爆炸性等。 净化后气体的容许排放浓度
c） d）除尘器的压力损失和除尘效率。
e） 粉尘的回收价值和回收利用形式 3.9.2粉尘遇水后能产生可燃或有爆炸危险的混合物时，不得采用湿式除尘器。
3 Q/SY 06513.2—2016
3.9.3选择除尘器时，应考虑风管的漏风量，风量应附加 10%～15%。 3.10　空气除湿机 3.10.1除湿机的除湿量根据室内要求的空气温、湿度以及散湿量经计算确定 3.10.2在既有除湿要求又有温度要求的场合可采用调温除湿机。 3.10.3有防爆、防腐要求场所的除湿机应采用防爆、防腐型。 3.11换热机组 3.11.1换热机组是由换热器、循环水泵、补水定压装置及必要的电气和自控仪表等组装一体的供热设备，设计换热机组应选择高效、结构紧凑、便于维护、使用寿命长的产品。 3.11.2机组内换热器的供热量应根据设计热负荷确定，其总供热量应在设计热负荷的基础上乘以 1.1～1.2的系数，并满足当其中一台换热器停止工作时，剩余换热器的换热量不小于总供热量70% 的要求。 3.11.3根据设备的布置、运输、施工安装情况，优先选用整体式换热机组，当设备布置、运输困难时，可分散布置。 3.11.4机组内循环水泵总流量应按供热系统总供热量计算确定，水泵台数应根据供热系统规模、管网设计和运行调节方式确定，采用集中质调节时不应小于2台，且至少应有1台备用，机组内并联运行的循环水泵不宜超过 4台，并应选用相同型号、相同性能的水泵。 3.11.5机组内的补水定压装置应根据供热系统规模、供水温度和使用条件确定，分别采用补水泵连续补水定压或补水泵和气压罐间断补水定压方式。补水泵连续补水的宜采用变频调速泵，台数为一用一备，调速泵在最低转速时的扬程应大于供热系统定压点的压力。采用闭式气压罐定压时，由供热系统定压点的压力控制补水泵的启停。 3.11.6机组内补水泵的流量宜为供热系统正常补水量的 4～5 倍，扬程不应小于系统补水点的压力加30kPa～50kPa，且应保证系统在任何情况下不气化、不倒空。 3.11.7用于供暖时的机组供热调节宜采用质调方式，根据换热器二次侧热媒温度调节一次热源的流量。 3.11.8机组内需要保温的设备和管道、保温材料及保温施工，应由设备厂商按设计要求在机组出厂前确定并完成。 3.11.9 机组所需的电气和控制系统应由设备厂商按设计要求在机组出厂前配套完成， 3.11.10采用补水泵定压时，换热机组二次侧应配置安全阀。 3.11.11换热机组循环水泵进出口间应设防水击旁通。 3.11.12选用换热器时，应考虑压力等级、使用温度、接口的连接条件。选用板式换热器时，温差较小侧流体的接口处流速不宜过大。 3.11.13汽一水换热器的蒸汽凝结水应回收利用。 3.12冷水机组 3.12.1冷水机组的单台容量及台数的选择应能适应空气调节负荷全年变化规律，满足季节及部分负荷要求。当空调冷负荷大于 528kW时，不宜少于2台。 3.12.2选择电动压缩式制冷机组时，其制冷剂应符合国家现行有关环保的规定。 3.12.3选择冷水机组时，应考虑机组水侧污垢等因素对机组性能的影响，采用合理的污垢系数对供冷量进行修正。 3.12.4电动压缩式冷水机组的总装机容量应根据计算的空调系统冷负荷值直接选定，不另作附加; 在设计条件下，当机组的规格不能符合计算冷负荷的要求时，应选择机组的总装机容量与计算冷负荷 4
