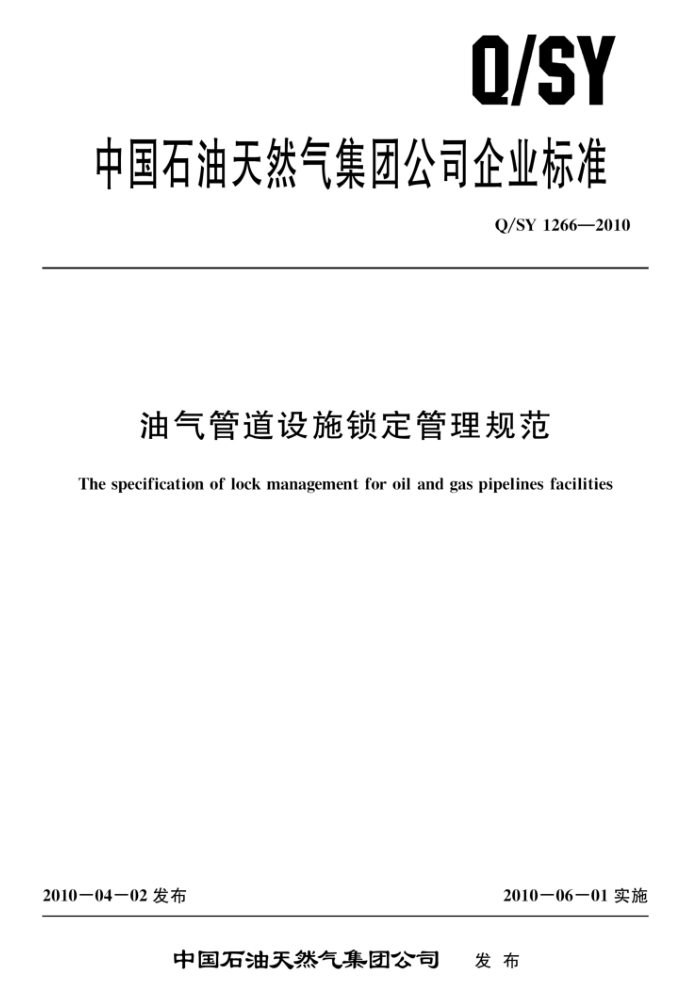

Q/SY
中国石油天然气集团公司企业标准
Q/SY1266—2010
油气管道设施锁定管理规范
The specification of lock management for oil and gas pipelines facilities
2010-04-02发布
2010-06-01实施
中国石油天然气集团公司 发布 Q/SY1266—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 部门锁锁定管理 5 个人锁锁定管理 6 其他锁定特殊要求 > 锁具的管理与维护 8 培训附录A（资料性附录） 锁定管理标准化配置标准附录B（规范性附录） 部门锁锁定操作票附录C（规范性附录） 个人锁锁定操作票附录D（规范性附录） 锁具动态管理台账格式参考文献
10
11 12 13
. Q/SY1266—2010
前言
本标准的附录A为资料性附录，附录B、附录C、附录D为规范性附录。 本标准由中国石油天然气集团公司天然气与管道专业标准化技术委员会提出并归口。 本标准主要起草单位：中国石油天然气股份有限公司管道分公司、中国石油北京天然气管道有限
公司、中国石油天然气股份有限公司天然气与管道分公司。
本规范主要起草人：张建军、尹克江、王伟、郭晓瑛、孟祥岩、王振声、苏建峰。
Ⅱ Q/SY1266—2010
油气管道设施锁定管理规范
1范围
本标准规定了油气管道生产运行、维修过程中部门锁、个人锁的锁定原则和管理程序。 本标准适用于油气管道所属设施的锁定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
DL408电业安全工作规程
3术语和定义
下列术语和定义适用于本标准。
3.1
个人锁personallockout 在进行检维修作业时，为了防止误操作导致原油、成品油、天然气、电能等意外泄漏，对可能产
生危险的设施由作业人员自已进行锁定所用的锁具。 3.2
部门锁departmentlockout 在生产运行过程中或多工种配合维检修作业中，为防止误操作导致的系统危险或造成的人员伤
害、设备损毁，对停用的装置、设备、下游未投运的系统及需要锁定的设施进行锁定所用的锁具。 3.3
锁定lockout 在检维修作业状态下，为了防止误操作导致原油、成品油、天然气、电能等意外泄漏，对一经操
作就会产生危险的设备用个人锁进行上锁，以保护作业人员人身安全。
在生产运行过程中，为了保护工艺系统、设备安全，对停用的装置设备、下游未投运的系统及需要上锁的阀门、电气开关进行上锁，通过对设备上锁及挂牌固定设备停用（开启）位置状态，以致设备不会被误开（关）。 3. 4
锁吊牌locktag 和锁具配套使用，表明锁具只能由专人上锁或解锁。内容为上锁或解锁人员姓名、所属部门、锁
定预计完成时间等。图样参见附录A。 3.5
个人锁领用牌personallockrequisitionedfromthestorebrand 申请使用个人锁前，先申请并填写该牌，并将该牌挂在锁具管理板上。该牌为正反两面，正面为
“个人锁领用牌”，背面为“领用人、领用时间、使用地点”。图样参见附录A。 3.6
部门锁标示牌departmentlockbadges
1 Q/SY1266-2010
申请使用部门锁时使用，正面为“部门锁*”，*号为阿拉伯数字，编号顺序依次为1，2，3 ，背面为“锁定人、锁定时间、使用地点”，该牌挂于部门锁主用钥匙上，锁定完毕后一同放回锁具管理板上。图样参见附录A。
4部门锁锁定管理
4.1原则
在生产运行过程中，为了防止误操作，对已停用（开启）的设备及未投运的系统进行锁定。保证在不解锁状态下设施无法自动或人为开启（关闭）。 4.2判定 4.2.1对正在检维修的系统、设备，当确认风险较大时，应对其上下游带压阀门进行锁定，锁定位置可与个人锁的锁定位置一致。 4.2.2对存在隐患停用或未投运的系统或设备，应对其上下游带压阀门或设备进行锁定。 4.2.3根据生产运行需要宜对停用的流程进行锁定，例如计量比对流程。 4.2.4当罐体的排污阀为单体阀门且阀门下游无盲板或堵头时，应对其排污阀进行锁定。 4.2.5在生产运行过程中，根据运行需要，确定需要锁定的部位 4.3上锁 4.3.1生产部门根据运行需求指定需要进行锁定的设施，以书面通知形式下发至输油气站。 4.3.2当站场计划对因隐患停用的设备或未投用的系统进行锁定时，需提交书面申请报告至生产部门，陈述进行锁定的必要性，审核同意后执行。 4.3.3站场收到书面通知或批复报告后，站长或主管技术人员向值班人员说明锁定位置、数量，并解释锁定的原因。 4.3.4值班人员填写《部门锁锁定操作票》，领取部门锁、钥匙、锁定用具及锁吊牌，在站长或主管技术人员监督下进行锁定。《部门锁锁定操作票》见附录B。 4.3.5锁定完成后以书面形式向生产部门汇报。 4.4解锁 4.4.1生产部门根据运行需要，以书面通知形式下发至输油气站场，站场按要求执行情况。 4.4.2站场根据生产运行或作业情况，需要对使用部门锁进行锁定的设备进行解锁操作时，应提前以书面形式向生产部门提交申请报告或在作业方案中明确，经生产部门审核同意后执行。 4.4.3应在主管技术人员监护下，拆除部门锁和锁吊牌。 4.4.4主管技术人员将部门锁、钥匙、锁定用具、锁吊牌及《部门锁锁定操作票》交值班人员进行解锁。 4.4.5如出现上锁人将钥匙丢失的情况，应向主管技术人员申请使用备用钥匙，并履行书面审批手续。 4.4.6站场值班人员收到部门锁、钥匙、锁定用具、锁吊牌及《部门锁锁定操作票》后应做必要记录，主管技术人员及时将解锁情况书面反馈给生产部门。 4.5应急解锁 4.5.1站长决定启动应急解锁程序。 4.5.2决定启动应急解锁程序后，主管技术人员通知要解锁区域内所有人员即将解锁。 4.5.3开锁前，主管技术人员应确认设备的状态，在安全的情况下，立即拆除锁和锁吊牌，并通知相关岗位值班人员。 5个人锁锁定管理 5.1原则 2 Q/SY1266—2010
在检维修作业时，为了防止误操作，对工艺介质（包括原油、成品油、天然气、残液、高压高温蒸汽等）、电能的来源部位设备在安全状态下进行机械锁定，保证在不解锁状态下设备无法自动或人为操作。 5.2判定 5.2.1工艺管线系统检维修作业时，应对与检维修管线直接连接的上下游带压的阀门分别进行锁定 5.2.2压力容器检维修作业时，应对与作业压力容器进口、出口阀门及与其直接连接且上游带压的阀门分别进行锁定。 5.2.3放空、排污系统检维修作业时，应对与作业管段直接连接的上下游带压的放空阀、排污阀分别进行锁定。对于放空、排污系统与上游连接管线过多的情况，可以考虑锁定与打盲板结合的方式。 5.2.4当需要锁定的阀门是电动阀门时，应将转换开关拨到停止位置并锁定，同时将手轮进行锁定 5.2.5在检维修作业中，根据检维修需要，确定需要锁定的部位。 5.3上锁 5.3.1参加作业人员应与熟悉现场的主管技术人员对作业过程可能造成意外伤害的危险源进行识别，确定危险源及需要锁定的部位，并在作业方案中明确具体锁定方案。 5.3.2站长或主管技术人员组织相关人员依据锁定方案进行锁定，并指定作业监护人负责该项作业。 5.3.3作业监护人通知作业人员对预先确定的设备进行锁定，解释锁定的原因，说明锁定要求和方法。 5.3.4作业人员填写《个人锁锁定操作票》向值班人员领取个人锁、钥匙、锁定用具及锁吊牌。《个人锁锁定操作票》见附录C。 5.3.5作业监护人监督作业人员对设备逐一进行锁定和锁吊牌，作业人员将钥匙随身携带。 5.3.6根据作业需要，多名作业人员应对影响自身安全的同一部位各自锁定。 5.4解锁 5.4.1作业结束后，作业人员通知并得到监护人员许可后解锁。 5.4.2在监护人监督下，由上锁人分别摘除锁和锁吊牌。 5.4.3作业人员将个人锁、钥匙、锁定用具、锁吊牌及《个人锁锁定操作票》交值班人员。 5.4.4如出现上锁人将钥匙丢失的情况，作业监护人应向站长或主管技术人员申请使用备用钥匙 5.5应急解锁 5.5.1站长决定启动应急解锁程序。 5.5.2启动应急解锁程序后，值班人员通知解锁区域内所有作业人员即将解锁。 5.5.3开锁前，值班人员应与上锁作业人员联系确定设备的状态。 5.5.4上锁作业人员退出工作状态后，在确认安全的情况下立即拆除锁和锁吊牌。 5.5.5值班人员记录应急解锁情况。
6其他锁定特殊要求 6.1高压电气设备的部门锁按照DL408中工作票要求执行，其他电气维护作业执行本标准。电气个人防护锁具宜使用专用绝缘锁具。 6.2外部维修人员或承包商应执行本标准。
7锁具的管理与维护
7.1锁具管理 7.1.1输油气站根据本站具体情况在运行岗位配备锁具、锁吊牌，锁挂板，参见附录A。 7.1.2每把锁具均应编号，并将主用钥匙插在锁上。锁具的规格一致。锁具只能用于锁定，不应用于其他用途。
3 Q/SY1266—2010
7.1.3每把锁具的主用钥匙应是唯一的。作业结束后，锁具、锁吊牌、锁定用具及《锁定操作票》 应一并交还值班人员。 7.1.4锁定情况应及时记录到运行值班记录及设备技术档案中。 7.1.5值班人员负责建立并保管锁具动态管理台账，技术人员定期对锁具使用及备用情况进行检查：及时整改存在的问题。锁具动态管理台账见附录D。 7.1.6站长或技术人员负责保管备用钥匙。 7.2日常维护 7.2.1 值班人员应每天检查被锁定的部位的牢靠性、锁具及锁吊牌完好性，锁吊牌上的书写内容清晰。 7.2.2值班人员应及时清理已上锁的各种锁具存在的锈蚀、污物。 7.2.3每班检查锁具齐全、完好。 7.2.4站长或主管技术人员应每月组织一次检查，确保锁定部位安全，锁具灵活、好用。
8培训 8.1各单位应定期组织锁定管理培训，培训内容包括锁定的相关规程、制度、锁定方案及各种锁具的用法等内容。 8.2培训应掌握的内容。 8.2.1锁的类型和目的 8.2.2锁定目的。 8.2.3如何识别有危害的能源。 8.2.4 隔离控制能源的方法。 8.2.5设备意外通电的危害。 8.2.6设备误操作的危害。
4 Q/SY1266—2010
附录A （资料性附录）
锁定管理标准化配置标准
A.1 锁具配备数量
锁具配备数量见表A.1。
表A.1锁具配置数量
数 量输气站
输油站有油库 无油库 有压缩机 无压缩机
分类
名称
分公司 维修队 20 20
30 30
10 10
通用型缆锁
30 30 20
10 10 15
部门锁
挂锁挂锁塑料挂锁通用型缆锁微型断路器锁特大型断路器锁万用多孔断路器锁
20 2 20 4 4 4 1 10 2
10 5 2 2 2 1 20 2 1
5 5 2 2 2 1 10 2 1
5 2 2 2 1 20 2 2
5 2 2 2 1 10 2 2
个人锁
插头锁
挂牌锁具搭扣锁具管理板便携式金属锁箱
1
1
A.2 锁具管理板
锁具管理板应放置在综合控制室，有变电所值班人员的站队，在变电所也应放置锁具管理板；锁具管理板形状如图A.1所示，尺寸如表A.2所示。锁具管理板分五层，第一层放置已经锁定的部门锁的钥匙及挂锁领用牌；第二层放置其他未使用的部门锁；第三层放置个人锁；第四层放置特殊锁具；第五层放置锁具挂牌、个人挂锁领用牌、锁具搭扣。锁具位置摆放如图A.2所示。
表A.2 锁具管理板尺寸
单位为毫米
尺寸
适用场站
A 800 600
B 660 500
c 150 150
D 160 120
输油站输气站
锁具管理板材质选择铝合金板、 塑料板， 可采用铆接、 粘贴、 焊接等方式进行固定； 管理板的设
5
