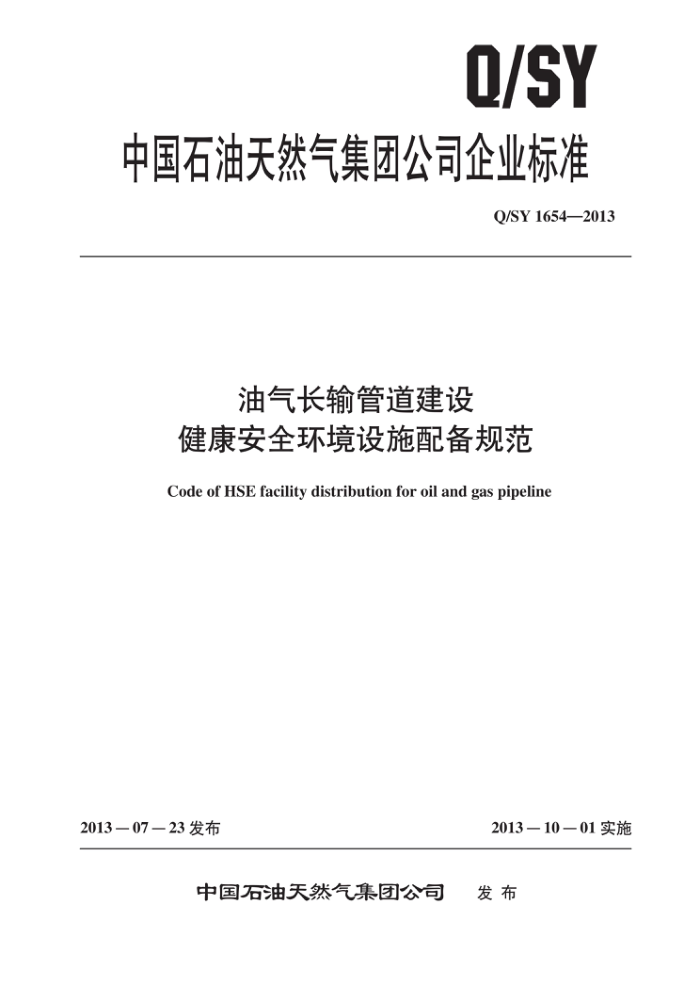

Q/SY
中国石油天然气集团公司企业标准
Q/SY1654—2013
油气长输管道建设
健康安全环境设施配备规范
Code of HSE facility distribution for oil and gas pipeline
2013—07—23发布
2013－10－01实施
中国石油天然气集团公司 发布 Q/SY 1652013
目 次
前言：
范围规范性引用文件术语和定义 HSE设施分类 4.,1 HSE设施功能分类 4.2 HSE设施类别分类 5 HSE设施配备原则 **++ HSE设施配备基本要求 6.1 生产作业HSE设施配备 6.2 生产作业汤所HSE设施配备 6.3 营地HISE设施配备 6.4 特殊作业环境HSE设施配备 7其他管理要求附录A（资料性附录） HSE防护设施性能说明
2
6
3 9
10 1.2. 13 14 Q/SY1654—2013
前育
本标准按照GB/门T1。1一2009《标准化工作导则 算1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气集团公司工程建设分公司、中国石油天然气管道局。 本标准主要起草人：杨时榜、武忘乐、曹晓军、李庆样、王伟中、李建国、赵坤、张哗、周卓林。
I. Q/SY 165,2013
油气长输管道建设健康安全环境设施配备规范
1麓阈
本标准规定了陆上泊气长输管道建设施工中健康安全环境（以下简称HSE）设施配备、使用管理的基本要求。
太标准适用于中国石天然气集团公司所属的国内际上润气长输管道建设首位、项自总承包《分
包商）单位、设计单位、施工单位和监理单位。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GIB2894—2008安全标志及其使用导则 Q/SY1362011 生产作业现场应急物资配备选用指南 Q/SY1246-2009 胸手架作业安全管理规范
术语和定义
S
下列术语和定义适用于本文件。
3.1
8S3设施8S3fctics 泊气长输管道建设中职业健康设施、安全生产设施和环境保护设施的总称。其中：
职业健康设施是指用以改劳动条件，防止职业危害和职业病发生的一切潜施。 安全生产设施是指在生产经营活动中将危险因素、有害因素控制在安全范围内以及预防、减少、消除危害所配备的装置（设备、装备）和来取的者施。 环境保护设施是指建设项目为自身污染物达标非放或满足污染物总量控制的要求而必须采取的治理错施。
3.2
标准化机组sndardspread 人员和设备相对固定，且能够独立完成油气长输管道安装的基本组织单元。 注：本标准是指有相对画定、能够完成管道，储罐安装、定向钻或眉构法穿越的施工设各和人员的施工组织单元。
2.8S3设施分类
1拍S3设施功能分类
HSE设施按功能可分为个体防护类设施、作业防护类设施、消防类设施、安全保卫类设施、监
1 Q/SY 16542013
视测量类设施、宣传及标识类设施、现场环保类设施、现场健康类设施、应急与急救类设施、广播通信类设施。具体参见表A。1至表A.10
4.2BISIE设施美别分美 42.1 职业健康设施包括：
通风换气设施。 采光照明设施。 除尘、防毒设施。 防辑射、异常温度设施。 对原材料、加工材料消毒的设施。 降噪、减震设施。 饮水。洗涤、休息等生产性辅助设施。
4.2.2 安全生产设施包括
）预防类设施：
监测、检测、报警装查安全防护、隔离装置作业场所安全防护装置（如爆方、防滑移、避雷的设施）：警示标识（警示标忘的设置和使用应执行GIB2894一2008）：人员劳动保护用品。
b）控制类设施
泄压装置（如安全阀）：止逆装置（如逆止阅、回火器等）：紧急反应装置（如车辆安全气囊、吊管机快放阅等）。
c）应急类设施：
防止事态蔓延（如消防器材）紧急个体处置（如呼吸器）：应急救援设施（如急救车辆、应急物资）。
4.2.3环境保护设施包括：
泄漏、废弃液体回收设施。 固体废弃物处置设施。 放射性物质检测监测设施。
5BISE设范配备原
5.1本标准根据油气长输管道建设项自作业场所流动、风险变化大、作业清期相对较短等特点，对 HSE设施配备按生产过程中作业种类、生产作业现场和生活区城（含办公区域）进行配备。管道建设项目总承包单位、设计和施工单位可根据实际情况，确定具体的HSE设施配备数量和使用质期，但不应低于本标准，可以在本标准基础上适当增加。进人施工现场作业的人员须穿戴一般防护服（A19）、安全帽（A2）和防砸、防刺穿鞋（A15）等最基本的个人防护用品。 5.2 涉及多项作业特征的综合性作业HSE设施配备应满足各单项作业的基本配备要求，并满足每项作业的健康安全环境需求。 53本标准中HB设施数量是按照一个标准化机组的需要量进行配备。对于非标准化机组或班组配
2 Q/SY1654—2013
置HSE设施时可以根据人员数量、任务规模大小参照此标准按比例调整，特殊情况报相关管理部门审批后实施。
5HSE设施配备基本要求
6
6.1 生产作业HSE设施配备 6.1.1设计作业
油气长输管道建设施工在设计过程中风险较高的作业主要包含勘察测绘、交桩等野外工作。须重点防范失足坠落、淹溺、被动物攻击、迷路等带来的风险。勘察、测绘、交接桩及其他初次进场等作业HSE设施配备见表1。
表1 设计作业HSE设施配备要求
配备要求 1副/人 1组/人 1双/人 1件/人 1只/人
作业防护类设施
配备要求
配备要求 1台/车 1组/车 1组/人 1台/人 1组
个体防护类设施
其他设施 F28GPS定位系统 J1急救包/箱 J14防蚊虫、蛇药 K2移动通信设施
A7防护墨镜 E10雨具 A14防水胶靴 A22救生衣 A4防尘口罩
E14对讲机
6.1.2 2动土作业
油气长输管道建设施工涉及动土作业的主要工序有作业带清理、管沟开挖、竖井开挖、顶管基坑开挖、石方爆破、回填等。须重点防范塌、跌落、粉尘、噪声等带来的风险。作业带清理、管沟开挖（含爆破）、盾构竖井开挖、顶管操作坑开挖及回填等作业HSE设施配备见表2，动土作业特殊情况HSE设施配备见表3。
2动土作业HSE设施配备要求
表2
配备要求 1只/人 1副/人
作业防护类设施 B19警示带 H7防尘设施 H8防物品散落设施 1组/车 B4孔洞、临边、突
配备要求 1组/处 1组/处
配备要求
个体防护类设施 A4防尘口罩 A5护目镜
其他设施
现场内每处风险点1个
G2禁止标志
G3警告标志 现场内每处风险点1个 G4指令标志 现场内每处风险点1个
基坑1组/处 G5提示标志 现场内每处风险点1个
出部位围护 B20安全盖板
1个/处
J1急救包/箱
基坑1组/处
3 Q/SY1654—2013
表3动土作业特殊情况HSE设施配备要求
特殊情况 额外的个体防护类 配备 额外的作业防护 配备
要求 其他额外设施 配备 要求
设施
或要求噪声85dB以上 A8耳塞或A9耳罩 1个/人
类设施
要求
1副/人 1双/人 B13防水措施
操作震动机械
A12防震手套
每个作业点至少1组/处
积水场所作业
A14防水胶靴
埋地管道、地下构筑物、架空线路附近施工
B10地下建筑物、 至少1组/处构筑物防护
6.1.3 临时用电作业
油气长输管道建设施工涉及临时用电作业的主要工序有营地电气线路安装、改造和检修；施工设备电气线路连接、维修；手持电动工具使用等工作。须重点防范触电、失火、雷击等。营地电气线路安装改造检修、接地防雷、施工设备电气线路连接、维修及手持电动工具的使用等作业HSE设施配备要求见表4，积水场所或受限、潮湿环境等作业特殊情况HSE设施配备要求见表5。
表4临时用电作业HSE设施配备要求作业防护
配备要求 1副/人
配备要求
配备要求
个体防护类设施
其他设施
类设施 B19警示带 作业区域1组/处 G2禁止标志 现场内每处风险
A5护目镜 A13绝缘手套 电工1双/人 B16接地设施 临电设施1组/处
点1个现场内每处风险
G3警告标志
点1个现场内每处风险
B28绝缘垫板、绝
A42绝缘鞋 电工1双/人
电工作业点1组/处
G4指令标志
缘杆 B35锁具 B36工具袋 B30漏电保护
点1个现场内每处风险
1组/开关箱电工1个/人 1组/处
G5提示标志
点1个 1个/处 1个/处 1个/处 1个/处每名电工1个
J1急救包/箱 F17绝缘电阻表 F16万用表 F7电阻检测仪 F23试电笔
表5临时用电作业特殊情况HSE设施配备要求
额外的个体防护类 配备 额外的作业防护
配备要求
配备要求
其他额外设施
要求 1双/人
类设施 B13防水措施
设施 A14防水胶靴
每个作业点至少
1组/处每个作业点至少
B48排水设备
1组/处
4
