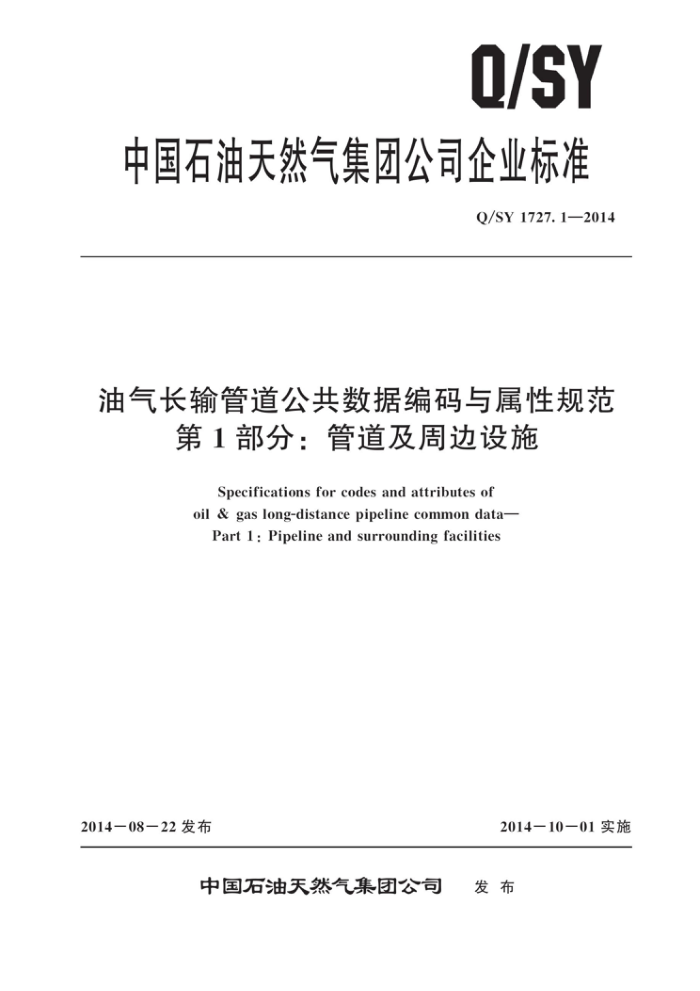

Q/SY
中国石油天然气集团公司企业标准
Q/SY1727.1—2014
油气长输管道公共数据编码与属性规范
第1部分：管道及周边设施
Specifications for codesand attributes of oil & gas long-distance pipeline common data-
Part 1:Pipeline and surrounding facilities
2014-08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1727.1—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 编码规则 4. 1 管道编码规则 4. 2 站场编码规则 4. 3 桩编码规则属性规范附录A（资料性附录） 港枣线编码示例附录B（规范性附录） 管道、站场、桩物理表结构附录C（规范性附录） 管道、站场、桩参考数据参考文献
1
5
11
16 Q/SY1727.1—2014
前言
Q/SY1727《油气长输管道公共数据编码与属性规范》分为两个部分：
第1部分：管道及周边设施；一第2部分：站场台套设备；本部分为Q/SY1727的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气与管道分公司提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：中国石油天然气与管道分公司、中国石油天然气股份有限公司管道分公司、北
京天然气管道有限公司、中国石油规划总院、中国石油管道科技研究中心、中油龙慧自动化工程有限公司。
本部分主要起草人：李祎、陈斯迅、吴志峰、秦楠、刘斌、李振宇、魏政、董绍华、高强、闫东、周利剑、王贵、魏衍斌、付松广。
II Q/SY1727.1—2014
油气长输管道公共数据编码与属性规范
第1部分：管道及周边设施
1范围
Q/SY1727的本部分规定了中国石油天然气集团公司（以下简称中国石油）油气长输管道专业
管道、站场、桩的编码与属性规范。
本部分适用于中国石油公共数据编码平台进行油气管道专业中管道、站场、桩公共数据管理。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10113一2003分类与编码通用术语 Q/SY75一2012信息分类与编码导则
3术语和定义
下列术语和定义适用于本文件。
3. 1
长输管道 long-distancepipeline 产地、储存库、使用单位间用于输送介质（油、气等）的长距离埋地钢制管道，中间设有增压、
分输、截断等工艺站场（一般大于30km），并跨省、市，穿、跨越江河、道路等，具有输量大、口径大、压力高、材料等级高、壁厚大、制造要求高的特点。 3. 2
站场 site 用于连接长输管道上下游，将各种设备、仪器及工艺管道等按不同工艺流程进行集中布控的专门
区域，满足油、气等介质在输送过程中的增压、分输、截断等要求（一般大于30km）。比如，泵站、 压气站、阀室等。 3. 3
桩 marker 为便于长输管道建设、养护、检修等工作，依据管道沿线位置设置的标记设施。
3. 4
管网pipelinenetwork 管道在地下布置形式，干线与支线分明，管道纵横连接，形成环状或枝状管网。本部分特指以独
立管道工程为单位，满足管道干线与支线之间固定拓扑关系的枝状管网。 3. 5
编码 乌coding 给事物赋予代码的过程。 ［GB/T10113—2003，定义2.2.1
1 Q/SY1727.1—2014 3. 6
编码对象 coded objects 被编码（3.5）的事物。 [GB/T10113—2003，定义2.2.2]
3. 7
代码 code 表示特定事物的一个或一组字符。 [GB/T10113—2003，定义2.2.5]
3. 8
顺序码 sequentialcode 由阿拉伯数字或拉丁字母的先后顺序来标识编码对象（3.6）的代码（3.7）。 [GB/T10113—2003，定义2.2.17]
3. 9
属性 attribute 用于描述一个数据实体的性质或特征，具有数据类型、域、默认值三种特征。如管道这个数据实
体的设计压力。 3. 10
类category 具有某种共同属性（见3.9）的事物或概念的集合。 [GB/T10113—2003，定义2.1.1]
3. 11
分类 classification 按照选定的属性（见3.9）区分分类对象（见3.12）：将具有某种共同属性的分类对象（见
3.12）集合在一起的过程。
『GB/T101132003，定义2.1.2
3. 12
分类对象 objectsof classification 被分类（见3.11）的事物或概念。 [GB/T10113—2003，定义2.1.4]
3. 13
线分类法 method of linearclassification 将分类对象（见3.12）按选定的属性，逐次地分为若干层级，每个层级又分为若干类目，同 -
分支的同层级类目之间构成并列关系，不同层级类目之间构成隶属关系。
[GB/T10113—2003，定义 2.1.5］ 3. 14
主数据 masterdata 关键业务实体的数据，这些业务实体为业务正常进行提供关联环境。当固化在信息系统中，这些
业务实体数据就成了系统间共享的公共数据。如管道、站场、桩。 3. 15
参考数据 referencedata 用于将其他数据进行分类或目录整编的数据。业务规则通常规定参考数据值是几个允许值之一，
允许值的数据集是一个值域。如里程桩是桩类型这个参考数据的值域之一。 2 Q/SY1727.1—2014
4编码规则
4. 1 1管道编码规则
根据Q/SY75一2012中5.1的规定，本部分编码采用有层次的线分类方法进行编码。
编码结构：采用4层7位编码，为数字编码，见图1。
2
AA
+第四级（二级支线编码） +第三级（一级支线编码） +第二级（主干线类型编码） ★第一级（管网编码）
图1管道编码结构
b）第一级 管网编码：采用1层2位数字顺序编码。当编码只描述至管网级别时，编码其余
5位补00000，根据中国石油长输管道峻工时间顺序从01开始进行编码，如： 0100000 庆铁老线； 0200000- 铁秦线； 0300000 铁大线； 1500000 西气东输二线； 2100000- 冀宁联络线。
c) 第二级 一一主干线类型编码：采用1层1位数字编码。本级编码隶属于管网编码，当编码只
描述至主干线级别时，编码其余4位补0000。编码时根据主干线类型进行编码。 1—长输管道主干线； 2—联络线主干线； 9——其他。
d) 第三级
级支线编码：采用1层2位数字顺序编码。根据管道路由拓扑关系，一级支线
是从管道主干线分输的支线，拓扑关系直接隶属于主干线。根据投产时间顺序进行编码，如西气东输二线一级支线编码如下。当编码只描述至一级支线级别时，编码其余2位补00。 1510100 轮南一吐鲁番支干线； 1510200 平顶山一泰安支干线； 1510300 枣阳一十堰支干线； 1510400 南昌一上海支干线； 1510500 广州一南宁支干线； 1510600 广州一深圳支干线。 第四级 二级支线编码：采用1层2位数字编码。根据管道路由拓扑关系，二级支线是从管道一级支线分输的支线，拓扑关系直接隶属于一级支线。根据投产时间顺序进行编码，如西气东输二线广州一南宁支干线辖属支线编码如下： 1510501 贵港专供管道。 管道编码示例见附录A。
e)
2站场编码规则
4.2
站场编码按照以下规则进行编码：
3 Q/SY1727.1—2014
a) 编码结构：采用3层6位编码，为数字和字母的混合编码，见图2
XX
X
、第三级（顺序编码） 、第二级（结构类型编码） 、第一级（管网编码）
图2站场编码结构
b) 第一级一一管网编码：采用1层2位数字编码，采用本部分中定义的管道编码第一级，详见
4.1。当一个站场同时负责多条管道运营，以投产时间先后顺序，只按照先投产的管网进行编码。
c） 第二级 结构类型编码：采用1层2位大写英文字母编码，依据站场实际结构类型编码，
分类如下： ZC— 输油气站场； FS—-阀室；
BH- 阴极保护站； MZ- 城市门站； WH- - 维护站； CQ 地下储气库； OT- 其他。
d) 第三级- 顺序编码：采用1层2位数字编码，依据管道上下游关系，从上游起点至下游终
点进行顺序编号。如庆铁老线的站场顺序编码为： 01-—林源站； 02———太阳升站。 站场编码示例见附录A。
4. 3 3桩编码规则
桩编码按照以下规则进行编码：
编码结构：采用4层9位编码，为数字、字母和符号的混合编码，见图3。
a)
××X- X× X××X
第四级（顺序编码） ★第三级（桩类型编码）第二级（操作类型编码）第一级（管网编码)
图3桩编码结构
b） 第一级一一管网编码：采用1层2位数字编码，采用本部分中定义的管道编码第一级，详见
4.1。当一个桩同时负责多条管道运营，以投产时间先后顺序，按照先投产的管网进行编码。
c) 第二级 操作类型编码：采用1层1位大写英文字母编码，依据桩实际操作情况编码，分
类如下： C一管道建设桩（新建管道时同期铺设）； A一一加桩（管道运行期，满足运行加密、阴极保护、巡线等要求新增桩）；
4
