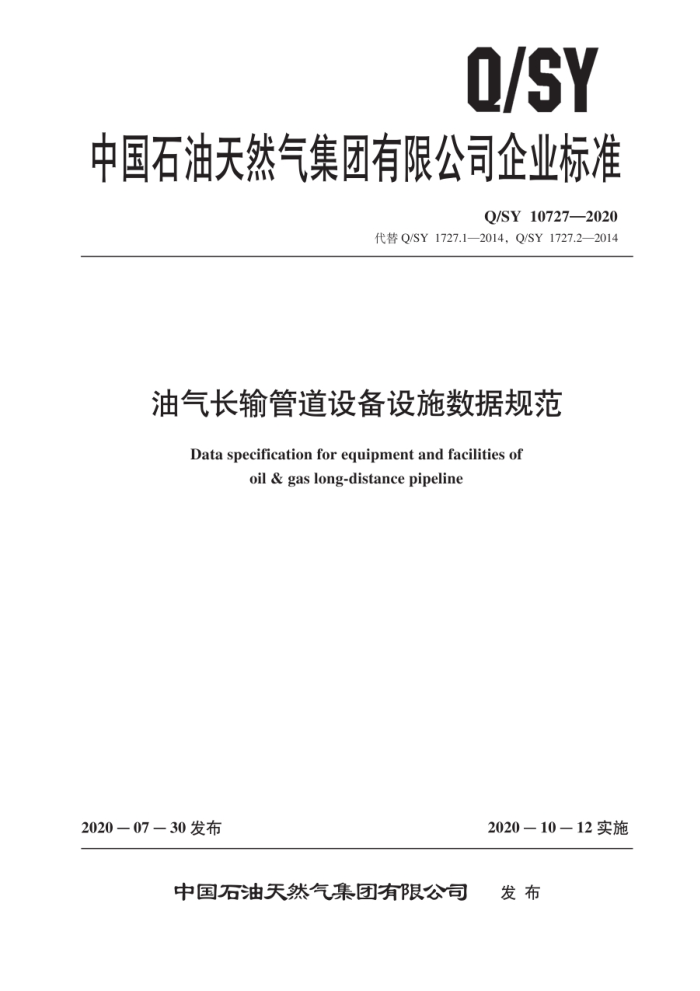

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY10727—2020
代替Q/SY1727.1—2014，Q/SY1727.2—2014
油气长输管道设备设施数据规范
Data specification for equipment and facilities of
oil & gas long-distance pipeline
2020-07—30发布
2020－10－12实施
发布
中国石油天然气集团有限公司 Q/SY10727—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1727.1一2014《油气长输管道公共数据编码与属性规范第1部分：管道及
周边设施》和Q/SY1727.2一2014《油气长输管道公共数据编码与属性规范第2部分：站场台套设备》，与上述标准相比，除编辑性修改外，主要技术变化如下：
增加了“分类*（见第3章）：一删除了“压缩机编码规则"“储罐编码规则”“加热炉编码规则”“泵编码规则”“电动机编码
规则”“内燃机编码规则”“阀门编码规则”（见Q/SY1727.2—2014的第4章）：增加了“管道设备设施属性词典”（见4.3）：修改了“管线编码规则*（见5.2，Q/SY1727.1一2014的4.1）：修改了“站场／阀室编码规则*（见5.3，Q/SY1727.1一2014的4.2）：删除了“桩编码规则"（见Q/SY1727.1—2014的4.3）
删除了“设备边界与分级”（见Q/SY1727.2一2014的第5章）。 本标准由信息管理部提出。 本标准由中国石油天然气集团有限公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：天然气与管道分公司。规划总院。中油管道，管道局。 本标准主要起草人：孙齐，刘晨，解新保，王东旭，杨毅于铁兵，张新建，宋广祺，苏军。
谷思宇。程万洲。李祎、董秀娟、杜华东。
II Q/SY10727—2020
油气长输管道设备设施数据规范
1范围
本标准规定了油气长输管道设备设施的分类。属性规范和编码规则。 本标准适用于油气长输管道设备设施全生命周期数据管理。
2术语和定义
GB/T10113一2003界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T10113一2003中的某些术语和定义。 2.1
类category 具有某种共同属性的事物或概念的集合。 示例：罐类，泵。天然气压缩机。阀门，炉类。 [GB/T10113—2003定义2.1.1]
2.2
classification
分柔
按照选定的属性区分分类对象，将具有某种共同属性的分类对象集合在一起的过程。 示例：罐类分为立式罐。卧式罐。球形罐 [GB/T10113—2003，定义2.1.2]
2.3
管线 pipeline 管道工程中的干线和支线统称为管线，管线由站场，线路段，阀室，穿跨越等工程设施组成，
2.4
站场site 用于连接长输管道上下游，将各种设备。仪器及工艺管道等按不同工艺流程进行集中布控的专门
区域，满足油、气等介质在输送过程中的增压、分输、截断等要求。
示例：泵站、压气站、阀室
2.5
属性 attribute 实体的特性或标识。如站场实体具有站场编号。站场名称。里程等特性。同一种类实体具有相同
属性范围，如所有的压缩机都具有相同的属性范围（功率、材质等）。 2.6
公共属性 public attribute 本标准中的公共属性是指管道相关设备的共有属性，为便于对其进行管理，称为公共属性。公共
属性需配套相关设备专有属性表同时使用，若设备在本标准中未找到专有属性表，则可以直接采用公共属性表作为其属性表进行单独使用。
1 Q/SY10727—2020
2.7
值域/约束 range/constraint 对数据项的填写范围或者药束性条件用公式或者文字进行说明，示例：数值类型的值域用区间方式描述。如（0，）。（0，1）：枚举类型的值域采用由逗号分隔并放在大括号中
的字符或数字进行描述，如一级。二级、三级，国家、省部。区县。 2.8
管道工程pipelineproject 般地，管道工程是指由输送油品。天然气，水，固体料浆等的管道组成的工程，包括管道线路工
程、站库工程和管道附属工程。本标准中管道工程特指输送原油、成品油与天然气的油气长输管道工程。 2.9
坐标系统 coordinated system 坐标统一采用十进制格式表示，X坐标表示东西向坐标（经度），Y坐标表示南北向坐标（纬度）。
3分类 3.1编制内容
本标准提出了油气长输管道设备设施分类原则，分类编码规则和分类代码。 3.2分类原则
本标准的设备设施分类是基于油气储运业务管理特点和业务管理需求提出的，同时考虑分类的可扩展性。
本标准将油气长输管道设备设施分为17大类，各大类及说明见表1。
表1 油气长输管道设备设施实体大类表
类别管道基础数据
大类编码
说明
包括管道的相关核心要素，如空间坐标系，管线、站场。线路段、中心线等包括机械。工艺相关的设备设施，如压缩机。泵、储罐。阀门。工艺管道、放空设备、车辆、空气调节设备等包括电气相关的设备设施，如变压器，电源，发电机，照明设施等包括仪表自动化相关的设备设施。如各种仪表、探测器。控制系统。 标定设备、电气专业工器具等包括通信相关的设备设施，如通信系统语音交换系统、视频会议系统通信维护仪器仪表等包括站场内的工艺管道。公用管道及管道附件等包括站场和线路的防腐相关的设备设施。如恒电位仪。阴极保护测试箱，牲阳极。绝缘件等包括消防相关的设备设施，如水消防系统、泡沫消防系统。灭火器等包括计算机。网络及外接设备和办公设备，如服务器，存储设备。交换机。软件。计算机。显示设备，打印机等包括线路管道本体相关的设备及附属设施，如钢管、桩、套管。穿跨
05 10 15 20 25 30 35 40 45 50 55
机械设备
电气设备仪表自动化设备
通信设备站场管道及附件防腐设备设施消防设备
计算机。网络及外接设备
线路管道及附属设施 越。水工保护设施、伴行道路等维抢修设备及机具
包括用于维抢修的设备设施，机具，车辆等
2 Q/SY10727—2020
表1 (续)
类别第三方设施周边环境
说明
大类编码
包括管道周边的所有权不属于企业的设施。如第三方管道、市政管网、 公路、铁路等包括管道的周边环境实体，如边坡，土壤，河架、环境敏感区等
60 65 70 75 80 85
安全防护与监测系统 包括与安防和监测相关的系统，如安全预警系统、泄漏监测系统等
建构筑物巡检巡更设备实验、试验设备
包括站场内的各种建构筑物，如房屋。消防水池。大门等包括用于线路巡检巡更的设备，如手持巡检设备。无人机等包括用于管道输送介质分析的实验和试验设备，如气质分析仪、密度计等
3.3 分类编码规则 3.3.1 编码结构
数据分类整体规则按照四个层级进行编码，每层级由2位数字表示，第一级实体大类。第二级自然属性，第三级结构及工作原理，第四级结构及工作原理细分。
N N
实体大类
自然属性 结构及工作原理 结构及工作原理细分
3.3.2 第一级——实体大类
按照实体大类，油气长输管道设备设施第一级划分如下： 05 管道基础数据： 10 机械设备： 15- 电气设备； 20 仪表自动化设备： 25 通信设备： 30 站场管道及附件： 35 防腐设备设施： 40 消防设备： 45 计算机、网络及外接设备： 50 线路管道及附属设施： 55 维抢修设备及机具： 60 第三方设施： 65 周边环境； 70 安全防护与监测系统： 75 建构筑物： 80 巡检巡更设备： 85 实验、试验设备。
3 Q/SY10727—2020
3第二级—一自然属性
3.3.3
第二级按照设备设施自然属性进行划分，采用1层2位数字顺序编码。机械设备按照自然属性划分如下：
1001- 一储罐： 1002 一泵： 1003 天然气压缩机： 1004- 空气压缩机： 1005 风机及附属设备： 1006- 动力设备； 1007 加热炉。
3.3.4 第三级 结构及工作原理
第三级按照设备设施结构及工作原理进行划分，采用1层2位数字顺序编码。储罐按照结构划分，示例如下：
100101- 立式罐 100102- 一卧式罐 100103- 一球形罐。
：
1
3.3.5 第四级一一结构及工作原理细分
第四级在第三级基础上按照设备设施结构及工作原理进行细分，采用1层2位数字顺序编码。如立式罐按照结构再细分，示例如下：
10010101——外浮顶罐； 10010102——内浮顶罐； 10010103- 拱顶罐。
3.4 管道设备设施实体分类
管道设备设施实体分类规范见表A.1。
4属性规范
4.1 编制内容
本章节规定了油气长输管道设备设施实体的属性词典。
4.2 实体属性项定支
数据实体属性项对数据实体的属性进行数据项定义，包括英文名称，中文名称，单位、类型与精度。值域／约束。具体说明如下：
a）英文名称：实体属性的英文名称或缩写。 b）中文名称：实体属性的中文名称或描述。 c）单位：属性值采用的单位（无单位可留空白）。 d）类型与精度：文字的类型与精度用c（n）表示。例如c（10）表示10个字节的字符串，即可
容纳10个英文字符或5个汉字。另外，可以用“文本”类型标识不定长的字符串。
