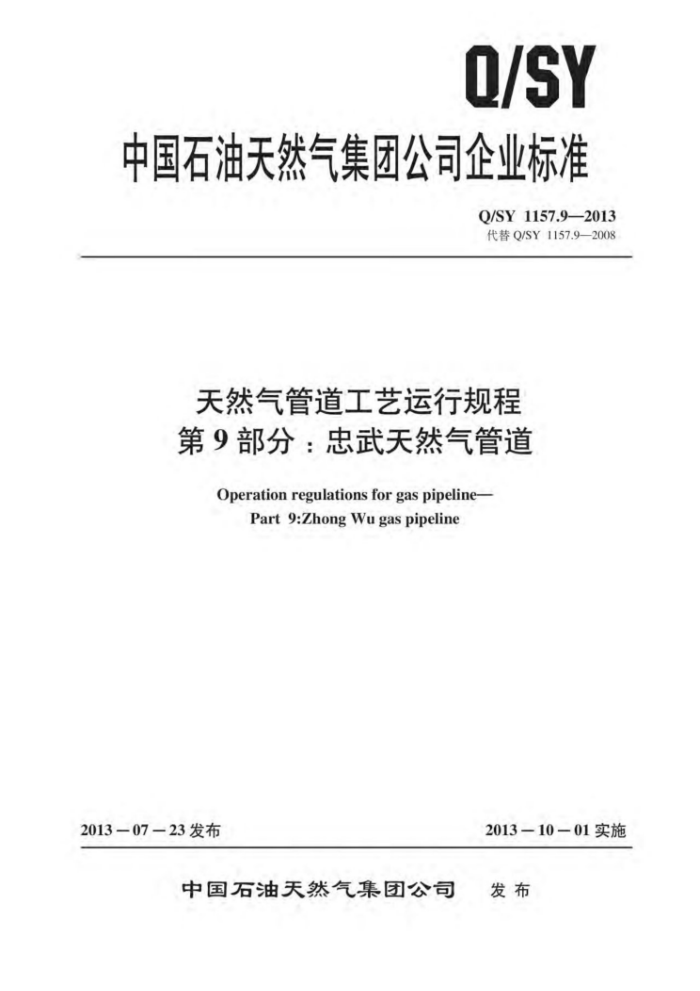

Q/SY
中国石油天然气集团公司企业标准
Q/SY1157.9-2013 代警Q/SYi准1519--2008
天然气管道工艺运行规程第9部分忠武天然气管道
Operation regulations Tor gas pipeline
Pait 9:Zhong Wugas pipeline
2013-07--23发布
201310-01实施
中国石油天然气集团公司发布 Q/SY1157.9-2013
目 ·次
前言 1范園 2规范性引用文件 3 般规定 4控制与操作原则 41控制模式 42流程切换 43阀门操作 4.4分输调压装置操作 4.5. 放空操作 4.6 排污操作 5运行控制参数 5.1-送行压力 5.2管道运行温度 5.3设备运行参数 6输气工艺 7运行管理 8·清管作业 9异常工况的判断及处理 9.1气质 92管道 9.3站场 10-基础资料附录A（资料性附录） 调压穗压力设定值附录B（资料性附录） 安全钢设定参数附录C（资科性附录） 流量计的计量范围及压力范附录D（资料性附录） 分离器的运行参数附录E（资料性附录） 轴气工艺流程 is 附录F（资料性附录） 忠武输气管道概况 .. 附录G（资料性附录） 管输天然气组分及物化性质附录（资料性附录） 站场及阀室工艺流程图附录I（资料性附录） 管道高程示意图
I
f
:10
19 :21 -39 43
7 Q/SY1157.9-2013
前言
Q/SY1157《天然气管道工艺运行规程耳前分为15个部分：一一第1部分：西气东输管道：一一第之部分：西气东输二线天然气管道， —第3部分陕京天然气管道，第4部分·陕京二线天然气管道：第5部分永唐秦天然气管道，
一第6部分：轮库天然气管道：第7部分帮鸟天然气管道
M
一第8部分涩宁兰及兰银天然气管道，
一第9部分：忠武天然气管道；第10部分中沧天然气管道：第1部分·沧滴天然气管道
第12分：庆哈天然气管道：一第13部分：中缅天然气管道一第14部分：兰银及长宁天然气管道，第15部分长长吉天然气管道。 本部分为Q/SY1157的第9部分，本部分按照GB/T1.1-2009《标准化工作导第1部分：标准的结构和编写》给出的规购起
00
草
本部分代替Q/SY1157.9--2008《天然气管道工艺运行规程第9部分：忠武失然气管道生艺运行规程》，与Q/SY1157.9-2008相比，主要变化如下：
“规范性号用文件”中增加了“Q/SY153输气站管理”（见2章）：一“控制与操作原则”中将内容按照“控制模式、流程切换、阀门操作、分输调压装置操作、
放空操作、排污操作*进行了分类（见41，42，4:3，44，4.5，4.6） -增加了“流程切换前应请示中心调度，依据择作票或作业指导书进行操作*（见4.2.2）：一增加了“流程切换应遵循“先开后关*的原则”（见42.4），一增加了高低压部位流程导通原则（见42.5）删除了满路调压装置互为备用（见2008年版的4.5）：增旭了“安全裁新阅动作后，现场人员应查明原因并手动复位（见443）：增加了放空结束后应先关闭节流截止放空阀，再关闭球阅（或阅）*（见452），增加了100m（顺风方向200m）范围内不得有期火，放空作业区域应设置警成带”（免
4.5.3)# 一增加了“正常情况下，自动放空阔上游及安全阅上下游的手动球阅应保持常开”（见4.54）， “排污周期应根据气质、投产时间长短，战场所处位置、输气量等情况决定”修改为“排污
属期应根据气质状况、投产时间长短、分离器前后压差、排污量利输气量等因素确定*（见 4.6.1)
-一增期了“对并联运行的站场工艺设备的排污需遂路进行，在操作过程中缓慢操作，酮致观 Q/SY1157.9--2013
紧，避免大量天然气排出冲击池内或罐内液体”（见4.6.3）：一增加了“对于有排污罐的站场降压到<0.5MPa（表压），再进行排污”（觅46.5） -一增加了“排污操作时应采取防静电等安全措施”（见4.6.6）： ~一增加了“排污池周围100m（风方向200m）范围内不得有明火（见4.6.7） -增加了“排污结束后应先关闭阅套式排污阅，再关闭闸阀（或球阀）*（见4.6.9）一一增如了“排污过程中应加强遥回检测：姐发现异常，启动相应应急预案”（见46.10）首站进站压力不应高于6.3MPa，不宜低于4.5MPa”修改为“西南油气田向忠县分输站供
气时，患县分输站进站压力不应高于6.3MPa，不宜低于4.5MPa”（见5.1.1）；一增加了“西二线通过武汉西分输站、湘潭分输站襄樊分输站向患武线供气时：武汉西分输
站、湘潭分输站，襄樊分输站进站压力不应高于6.3MPg（见5.1.3）：裹美分输站、湘潭分输站黄石分输站运行压力不应低于1.6MPa改为“黄石分输站
进站压力不应低于1.6MPa（见5.14）： “忠县首站进气温度不高于45℃”修改为“患县分辅站、襄樊分输站、湘潭分输站、武汉西分输站进气温度不高于45℃”（见5.2.1）：
一增加了流量计不应超限运行，并按照规定进行检定*（见534），增加了“过滤分离器应及时更换滤芯，过滤分离器和施风分高器根据压差情况应及时进行排
转、检查（见5.3.5）一“惠武输气管道由酒南油气田供气，当西南油气田供气不足时，由准武线补充供气”修改为 “忠式输气管道主要由武汉西分输站、潮潭分输站、襄樊分输站接收西气东输二线来气（应急情况下可由武汉西分输站接收西气东输一线，由思县分输站接收西南油气田来气），沿线输送给潮北、湖南两省各下游用户及西南油田*（见·6.1）一删除了“准武线为患武线供气为正输流程。患武线为准武线供气为反辅流程，互为备用”
（见2008年版的6.2）；一增加了“各站场可接收不同来气方向的天然气，各站应根据天然气流向的变化情况及时请整
工艺流程*（见6.2） 0-增加了“站场管理应按Q/SY153的规定执行”（见71）：一一“运行方案应由中心调度制定，经中心调度领导同意后方可执行”修改为“运行方案由调控
中心负责制定：发布，中心调度和站场人员严格按方案执行（见7.2）： -增加了“患武线潜江分输站、长沙分输站具备双向收球功能，武汉西分输站具备双向发球功
能（见81）：一增加了“宜根据实际生产运行情况、天然气流向及精管条件合理安排清管作业”见8.2），一依据SY/T5922编清管方案，并按要求上报主管部门批准修改为“应按SYT5922
的规定编制清管作业方案及作业指导书，经上级主管部门批准后执行”（见83），删除了2008年版911，9.1.2内容，修改为发现气质指标超标后，中心调度应立即与上游
协调，必要时可关闭相应分输站进站阔门”（见9,1，1）：一谢除了2008年版9.12.1，9,1.2.2，91.2.3内容。修改为*气质恢复正常后，经中心调度间
意后恢复进气。其体执行北京油气调控中心惠武管道气质超标成急管理规定”（见912）：一一增加了“线路截断阅关断的判断及处理”内容（见92.3）： -增加了“站场ESD触发的条件判断及处理”内容（见9.3）一一修改了附录A至附录的名称，由“规范性附录”修改为“资料性附录”，并更新了附录中
的参数、内容。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并
归口。
m Q/SY1157.9-2013
本部分起草单位：西气东输管道分公司、管道分公司、北京油气调控中心。 本部分主要起草人：杨合平、开克江、黄丽、主魏、吴岩、江辉。主志方、快晓辉、毅启春、张
芳、李明耀、敢彬、杨其国、万新强、路小峰、陈川、王晓光、嘴秀洋。 Q/SY1157.92013
天然气管道工艺运行规程第9部分：忠武天然气管道
1范围
Q/SY1157的本部分规定了忠武天然气管道输送工艺与控制方式、运行控制参数、工艺流程操作原则、管道运行管理要求、输气计划与运行方案的制定和审批，清管、排污、放空，调压装置的操作原则及管道运行中的故障判断、处理方法等。
本部分适用于忠武天然气管道的工艺运行与管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，权注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17820天然气 SY/T59221天然气管道运行规范 Q/SY30天然气长输管道气质要求 Q/SY153:输气站管理
3一般规定
31输气工艺运行中单体设备的操作应按该设备操作规程或作业指导书的规定执行。 3.2·若管道实际状况发生改变而不能执行本部分时，由现场主管运行单位根据设计文件提出修改补充意见或相关运行操作程序并经确认后执行。 3.3控制权限的切换必须经过中心调度同意。
4·控制与操作原则 4.1控制模式
管道运行控制分为中心控制、站控控制、就地控制三种模式。 4.2-流程切换 4.2.1输气管道工艺流程的操作与切换：应实行集中调度，统一指挥，除紧急情况（如出现火灾、爆管或自然灾害危及人身、设备安全等重大事故）外，任何人未经调度同意，不得擅自进行操作。当站场发生严重泄漏、火灾、爆炸等紧急情况时，启动ESD系统，但操作完毕后需在第一时间向中心调度汇报。 4.2.2流程切换前应请示中心调度，依据操作票或作业指导书进行操作。 4.2.3，流程切换前应确认流程无误，实际操作时宜有专人监护。
1 Q/SY1157.92013
4.2.4魔程初换应遵循“先开后关”的原侧， 42.5，操作真有高低压衔接部位的流程时，应先导通低压部位，启导道高压部位：反之，先切断高用警位，后切换低压都位。 4.3阀门操作 431操作球闻或谢阀时，应全开或全关， 432对两端差压较大的球阅、開阀，应通过旁通平衡前后两端压力，再开主阅。打开主阅后应立即关闭旁通阅。 4.4分输调压装置操作 441主路调压装置运行时，副路调压装置的进出口阀门应处于全开状态，以便路调压装置出现故障时能够自动切换到副路谢压装置， 4.4.2调压装置压力设定按照压力从高到低的顺序依次是安全切断阅、安全放散阅，蓝控调压问，工作调压阀。 4.4.3安全截断阅动作后，现场人员应查源因并手动复位。 4.5放空操作 45.1，放空操作时，应先全开放空流程上的球胸（或闸阀），用节流裁止放空钢控制放空流量，以使替道不振动和不发生听鸣声为宜。 4.5.2，放空结束后应先关闭节流截止放空阆，鼻关闭球阀（或阀）。 4.5.3放空作业时：放空管周周50m范摄内不得有车辆和行人，100m（顺风方向200m）范围内不得有明火，放空作业区城应设置戒带。 454正常情况下，自动放空解上游及安全阀上下游的手动球阀应保持常开。 4.5.5站调度应及时尚中心调度汇报放空情况。 46、排污操作 4.61，排污周期应根据气质状况、投产时闻长短、分商器前后压差、排污量和输气量等因索确定。 46.2站调度应及时向中心调度汇报排污情况 4.6.3对并联运行的站场工艺设备的排污带遂路进行，在操作过程中缓慢操作：细致观察，避免大量天然气排出冲击池内或罐内液体。 464排污操作，应全开闻阅（或球阅）：用阅套式排污控制排污流量，以使管道不振动和不发出鸿声为宜。 465旋风分离器离线排污情况下，排污前应先关闭进：出日裁断阔，然后放空降压至之10MP# （表压），对于有排污罐的站场降压到<0.5MPa（表玉）：再进行排污。 4.6.6排污操作时应来取防静电等安全措施。 4.6.7排污池周遇50m范围内不得有车辆和行人，100m（顺风方向200m）范内不得有明火， 4.6.8排污操作宜选择工艺场站处于上风口时进行。 4.6.9排污结束后应先关闭阀套式排污阁，再关闭潮闻（或球闻）。 46.10排污过程中应加强巡国检测，如发现异常，启动相应应急预案。
2
