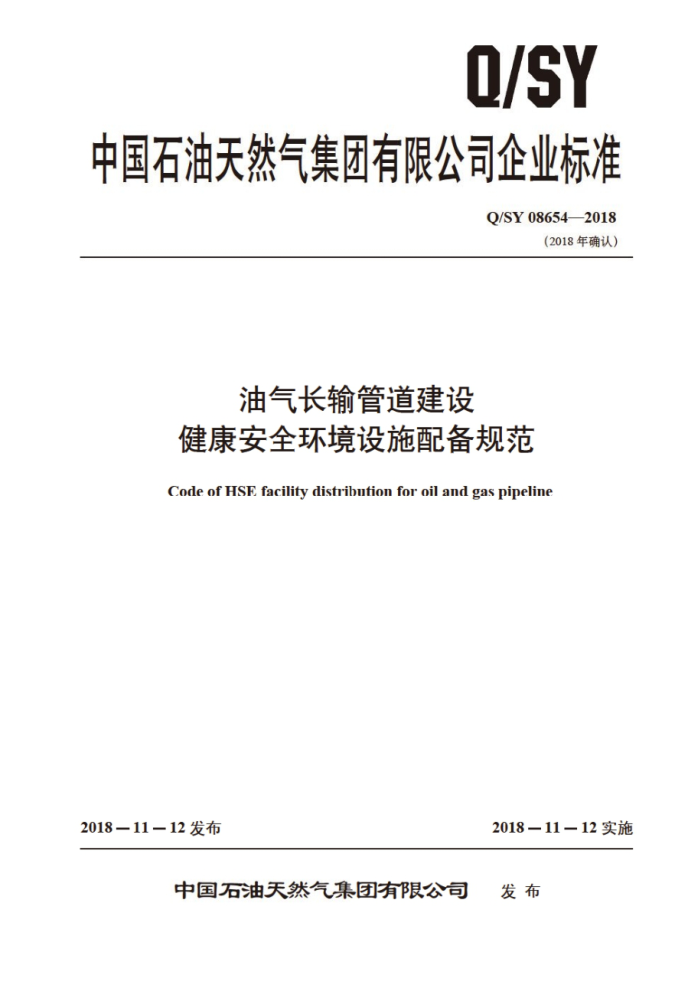

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08654—2018
（2018年确认）
油气长输管道建设
健康安全环境设施配备规范
Code of HSE facility distribution for oil and gas pipeline
2018-11-12发布
2018-11一12实施
发布
中国石油天然气集团有限公司 Q/SY08654—2018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》 （中油质
【2016]】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1654—2013修改为Q/SY08654—2018；一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司”。 Q/SY08654—2018
目 次
前言· 范围
I
1
2规范性引用文件术语和定义
3
4HSE设施分类· 4.1HSE设施功能分类
..
4.2HSE设施类别分类 5HSE设施配备原则 6HSE设施配备基本要求
6.1 生产作业HSE设施配备 6.2 生产作业场所HSE设施配备 6.3营地HSE设施配备 6.4特殊作业环境HSE设施配备 ..... 7其他管理要求附录A（资料性附录）HSE防护设施性能说明
10 12 13 14 Q/SY08654—2018
前 創言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气集团公司工程建设分公司、中国石油天然气管道局。 本标准主要起草人：杨时榜、武志乐、曹晓军、李庆祥、王伟中、李建国、赵坤、张晔、周卓林。
S
II Q/SY086542018
油气长输管道建设健康安全环境设施配备规范
1范围
本标准规定了陆上油气长输管道建设施工中健康安全环境（以下简称HSE）设施配备、使用管理的基本要求。
本标准适用于中国石油天然气集团有限公司所属的国内陆上油气长输管道建设单位、项目总承包（分包商）单位、设计单位、施工单位和监理单位
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894—2008安全标志及其使用导则 Q/SY136—2011 1生产作业现场应急物资配备选用指南 Q/SY08246—2018脚手架作业安全管理规范
3术语和定义
下列术语和定义适用于本文件
3.1
HSE设施HSEfacilities 油气长输管道建设中职业健康设施、 安全生产设施和环境保护设施的总称。其中：
职业健康设施是指用以改善劳动条件，防止职业危害和职业病发生的一切措施。 安全生产设施是指在生产经营活动中将危险因素、有害因素控制在安全范围内以及预防、减少、消除危害所配备的装置（设备、装备）和采取的措施。 环境保护设施是指建设项目为自身污染物达标排放或满足污染物总量控制的要求而必须采取
-
的治理措施。
3.2
标准化机组standardspread 人员和设备相对固定，且能够独立完成油气长输管道安装的基本组织单元。 注：本标准是指有相对固定、能够完成管道、储罐安装、定向钻或盾构法穿越的施工设备和人员的施工组织单元。
4HSE设施分类
4.1 1HSE设施功能分类
HSE设施按功能可分为个体防护类设施、作业防护类设施、消防类设施、安全保卫类设施、监
1 Q/SY08654—2018
视测量类设施、宣传及标识类设施、现场环保类设施、现场健康类设施、应急与急救类设施、广播通信类设施，具体参见表A.1至表A.10
4.2HSE设施类别分类 4.2.1职业健康设施包括：
通风换气设施。 采光照明设施。 除尘、防毒设施。 防辐射、异常温度设施。 -对原材料、加工材料消毒的设施。 降噪、减震设施。 饮水、洗涤、休息等生产性辅助设施。
4.2.2 2安全生产设施包括：
a）预防类设施：
监测、检测、报警装置安全防护、隔离装置作业场所安全防护装置（如防塌方、防滑移、避雷的设施）；警示标识（警示标志的设置和使用应执行GB2894一 2008）人员劳动保护用品。
b）控制类设施：
泄压装置（如安全阀）止逆装置（如逆止阀、回火器等）；紧急反应装置 （如车辆安全气囊、吊管机快放阀等）。
c）应急类设施：
防止事态蔓延（如消防器材）；紧急个体处置（如呼吸器）；应急救援设施（如急救车辆、应急物资）。
4.2.3环境保护设施包括：
泄漏、废弃液体回收设施。 固体废弃物处置设施。 一放射性物质检测监测设施。
5HSE设施配备原则
5.1本标准根据油气长输管道建设项目作业场所流动、风险变化大、作业周期相对较短等特点，对 HSE设施配备按生产过程中作业种类、生产作业现场和生活区域（含办公区域）进行配备。管道建设项目总承包单位、设计和施工单位可根据实际情况，确定具体的HSE设施配备数量和使用周期，但不应低于本标准，可以在本标准基础上适当增加。进人施工现场作业的人员须穿戴一般防护服（A19）、安全帽（A2）和防砸、防刺穿鞋（A15）等最基本的个人防护用品。 5.2涉及多项作业特征的综合性作业HSE设施配备应满足各单项作业的基本配备要求，并满足每项作业的健康安全环境需求。 5.3本标准中HSE设施数量是按照一个标准化机组的需要量进行配备。对于非标准化机组或班组配
2 Q/SY08654—2018
置HSE设施时可以根据人员数量、任务规模大小参照此标准按比例调整，特殊情况报相关管理部门审批后实施。
6 HSE设施配备基本要求
6.1 生产作业HSE设施配备 6.1.1设计作业
油气长输管道建设施工在设计过程中风险较高的作业主要包含勘察测绘、交桩等野外工作。须重点防范失足坠落、淹溺、被动物攻击、迷路等带来的风险。勘察、测绘、 交接桩及其他初次进场等作业HSE设施配备见表1。
表1设计作业HSE设施配备要求
配备要求 1副/人 1组/人 1双/ 人 1件/人 1只/人
作业防护类设施
配备要求
配备要求 1台/车 1组/车 1组/人 1台/人 1组
个体防护类设施
其他设施
A7防护墨镜 E10雨具 A14防水胶靴 A22救生衣 A4防尘口罩
F28 GPS定位系统 J1急救包/箱 J14防蚊虫、蛇药 K2移动通信设施
E14对讲机
6.1.2 动土作业
油气长输管道建设施工涉及动土作业的主要工序有作业带清理、管沟开挖、竖井开挖、顶管基坑开挖、石方爆破、回填等。须重点防范塌、跌落、粉尘、噪声等带来的风险。作业带清理、管沟开挖（含爆破）、盾构竖井开挖 顶管操作坑开挖及回填等作业HSE设施配备见表2，动土作业特殊情况HSE设施配备见表3。
表 2 动土作业HSE设施配备要求
配备要求
配备要求 1组/处 1组/处
配备要求
作业防护类设施 B19警示带
个体防护类设施
其他设施 G2禁止标志 现场内每处风险点1个 G3警告标志 现场内每处风险点1个 G4指令标志 现场内每处风险点1个 G5提示标志 现场内每处风险点1个
A4防尘口罩 1只/人 A5护目镜
1副/人
H7防尘设施 H8防物品散落设施 1组/车 B4孔洞、临边、突
基坑1组/处
出部位围护 B20安全盖板
基坑1组/处 J1急教包/箱
1个/处
3 Q/SY08654—2018
表3 动土作业特殊情况HSE设施配备要求
特殊情况 额外的个体防护类 配备 额外的作业防护 配备
要求 其他额外设施 配备 要求
设施
要求
类设施
或要求噪声85dB以上 A8耳塞或A9耳罩 1个/人操作震动机械 A12防震手套 1副/人积水场所作业 A14防水胶靴 1双/人 B13防水措施埋地管道、地下
每个作业点至少1组/处
B10地下建筑物、 至少1组/处构筑物防护
构筑物、架空线路附近施工
6.1.3 临时用电作业
油气长输管道建设施工涉及临时用电作业的主要工序有营地电气线路安装、改造和检修；施工设备电气线路连接、维修，手持电动工具使用等工作 须重点防范触电、 失火、雷击等。营地电气线路安装改造检修、接地防雷、 施工设备电气线路连接、 维修及手持电动工具的使用等作业HSE设施配备要求见表4，积水场所或受限、潮湿环境等作业特殊情 况HSE设施配备要求见表5。
表4 临时用电作业HSE设施配备要求作业防护
配备要求 1副/人
配备要求
配备要求
其他设施 G2禁止标志
个体防护类设施
类设施 B19警示带
现场内每处风险
A5护目镜 A13绝缘手套 电工1双/人 B16接地设施 临电设施1组/处
作业区域1组/处
点1个现场内每处风险
G3警告标志
点1个点1个点1个 1个/处 1个/处 1个/处 1个/处每名电工1个
B28绝缘垫板、绝
G4指 令标志 现场内每处风险 GS提示标志 现场内每处风险 J1急 效包/箱 F17绝缘电阻表 F16 万用表 F7电阻检测仪 F23试电笔
电工作业点1组/处
A42绝缘鞋 电工1双/人
缘杆 B35锁具 B36工具袋 B30滑电保护
1组/开关箱电工1个/人 1组/处
表5 临时用电作业特殊情况HSE设施配备要求
额外的个体防护类 配备 额外的作业防护 配备
配备要求
其他额外设施
类设施 B13防水措施 B48排水设备
设施 A14防水胶靴 1双/人
要求
要求每个作业点至少 1组/处每个作业点至少
1组/处
