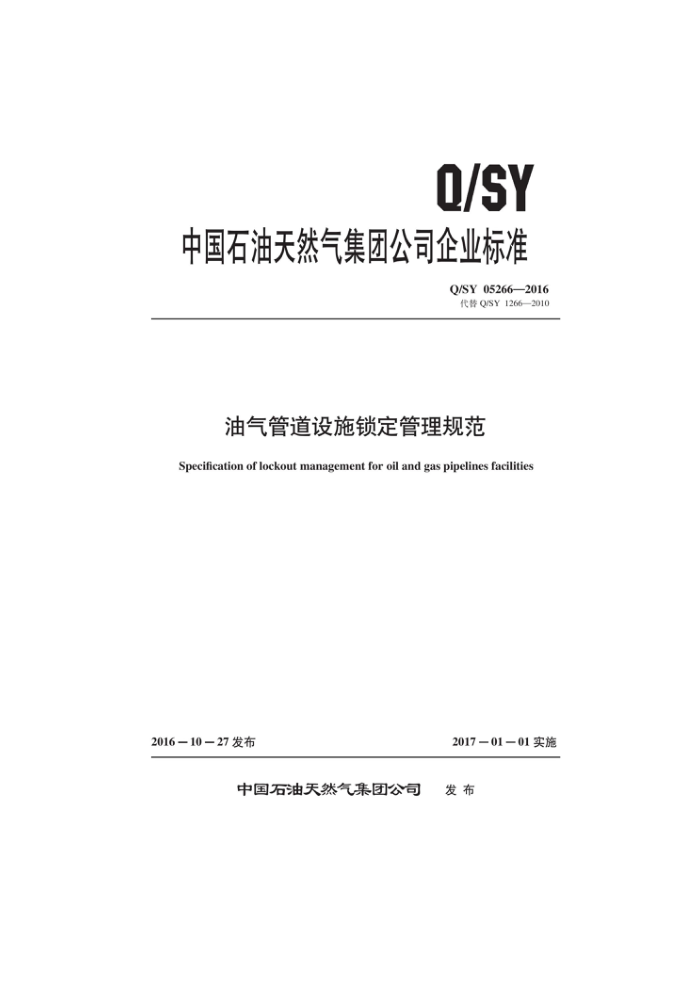

Q/SY
中国石油天然气集团公司企业标准
Q/SY05266—2016 代替Q/SY1266—2010
油气管道设施锁定管理规范 Specification of lockout managementfor oil and gas pipelines facilities
2016—10—27发布
2017-01-01实施
中国石油天然气集团公司 发布 Q/SY 05266—2016
目 次
前言范围 2 规范性引用文件术语和定义
1
3
各岗位锁定管理要求 5 部门锁锁定管理 6个人锁锁定管理电气设备锁定的特殊要求 8锁具的管理与维护 9培训附录A（资料性附录） 锁定管理标准化配置附录B（规范性附录） 锁具动态管理台账格式附录C（规范性附录) 锁定操作票
4
7
12 .- 13 Q/SY 05266—2016
前 言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起本标准代替Q/SY1266—2010《油气管道设施锁定管理规范》，与Q/SY1266—2010相比，主要
草。 技术差异如下：
补充了标准的适用范围，明确了不适用的锁具（见第1章）；修订了术语中的“锁定”（见第3章）；增加了锁定管理中各部门的职责（见第4章）；补充了部门锁锁定范围及要求（见5.2.2）；增加了临时解锁的相关要求（见5.4.2）；修订了部门锁和个人锁应急解锁的相关描述（见5.5.1，6.5.1）；补充了个人锁锁定要求（见6.2.2）；增加了电气设备锁定的特殊要求（见第7章）；增加了对于钥匙遗失的相关管理要求（见8.1.6)。 本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归本标准起草单位：管道分公司、天然气与管道分公司、西气东输管道分公司、北京天然气管道有
- -
-
-
-
口。
限公司。
本标准主要起草人：张建军、苏建峰、李智勇、蔡培培、侯晓辉、王伟、孟祥岩、郭晓瑛、王为。
II Q/SY 05266—2016
油气管道设施锁定管理规范
1范围
本标准规定了油气管道设施锁定管理的方法，包括部门锁、个人锁的判定、锁定、解锁、应急解锁等内容，以及锁具的日常维护管理。
本标准适用于油气管道站场、阀室内所属设施的锁定管理。 本标准不适用于工艺系统本身的联锁保护、程序控制等功能和电气设备五防功能的锁定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY1238工作前安全分析管理规范
术语和定义
3
下列术语和定义适用于本文件，
3.1
锁定 lockout 通过采用锁具的方式对生产设施进行上锁管理。使用的锁具包括部门锁和个人锁。
3.2
部门锁departmentlockout 在生产运行过程中或多工种配合维检修作业中，为防止误操作导致的系统危险或造成的人员伤
害、设备损毁，对停用的装置、设备、下游未投运的系统及经工艺安全分析判断需要锁定的设施进行锁定所用的锁具， 3.3
个人锁 personal lockout 在进行检维修作业时，为了防止误操作导致原油、成品油、天然气、电能等意外泄漏，对可能产
生危险的设施由作业人员个人进行锁定所用的锁具。 3.4
应急解锁 emergency unlock 在紧急情况下，因生产运行或事故处理的紧急需要，需要提前解锁。 锁吊牌locktag 内容上锁或解锁人员姓名、所属部门、锁定预计完成时间等信息的吊牌。锁吊牌与锁具配套使
3.5
用，表明锁具只能由专人上锁或解锁。图样参见附录A。
1 Q/SY 05266—2016 3.6
部门锁钥匙牌 department lock badges 正面为“部门锁*”，*号为阿拉伯数字， 编号顺序依次为1，2，3，，背面为“锁定人、锁定
时间、使用地点”的钥匙牌。申请使用部门锁时使用，该牌挂于部门锁主用钥匙上，锁定完毕后一同放回锁具管理板上。图样参见附录A。 3.7
个人锁钥匙牌 personal lock badges 用于确定个人锁锁具与钥匙编号的对应性。图样参见附录A。 个人锁领用牌 personal lock requisitioned from the store brand 正面为“个人锁领用牌”，背面为“领用人、领用时间、使用地点”的领用牌。申请使用个人锁
3.8
前，先申请并填写该牌，并将该牌挂在锁具管理板上。图样参见附录A。 各岗位锁定管理要求 4.1 输油气分公司（管理处）生产部门 4.1.1 负责部门锁锁定判定。 4.1.2 负责部门锁审批。 4.2 输油气站负责人 4.2.1 负责本站锁定管理方案落实情况监督。 4.2.2 负责决定并启动应急解锁程序。 4.2.3 负责组织本站个人锁的锁定判定。 4.2.4 负责根据站场生产运行情况，向输油气分公司生产部门申请使用部门锁。 4.3 主管技术人员 4.3.1 负责锁定管理工作的日常管理。 4.3.2 负责指定作业监护人员。 4.3.3 负责部门锁和个人锁备用钥匙的管理。 4.3.4 负责每月检查锁具使用及备用情况。 4.4 值班人员 4.4.1 负责按照相关技术方案或操作票的要求发放、回收部门锁、个人锁。 4.4.2 负责锁定期间站内流程监控。 4.4.3 负责填写锁定操作票，实施部门锁上锁、解锁工作。 4.4.4 负责锁具保管，并及时更新《锁具动态管理台账》（见附录B)。 4.5 作业人员 4.5.1 负责操作前申请领用个人锁。 4.5.2 负责实施个人锁的上锁、解锁工作，锁定工作结束后，将锁具交还站场值班人员。
4
2 Q/SY 05266—2016
4.6 作业监护人员 4.6.1负责锁定操作前，对被监护人员交代锁定内容，告知危险点和安全注意事项。 4.6.2 负责进行锁定期间的各项检查、确认工作。 4.6.3 负责监督被监护人员遵守本标准和现场安全措施，及时纠正不安全行为。
5部门锁锁定管理 5.1原则
在生产运行过程中，为了防止误操作，对停用/开启的设备及未投运的系统进行锁定。保证在不解锁状态下设施无法自动或人为开启/关闭。 5.2 判定及要求 5.2.1对正在检维修的系统、设备，当确认风险较大时，应对其上下游阀门进行锁定，锁定位置可以与个人锁的锁定位置一致。 5.2.2对停用的设备或未投运的系统，应对其上下游阀门或设备进行锁定。 5.2.3根据生产运行需要，宜对停用的流程进行锁定，例如计量比对流程。 5.2.4当罐体及管线的排污阀为单体阀门且阀门下游无盲板、堵头时，应对其排污阀进行锁定。 5.2.5在设计文件中明确锁定的阀门应进行现场锁定。 5.2.6部门锁在锁定过程中锁具未收回，对设备设施进行正常运行操作后（如排污阅操作），恢复设备锁定状态的操作，不需要重新填写锁定操作票，但应在操作后对锁定的位置、锁定的效果进行检查确认，保证部门锁的有效。 5.2.7有工艺流程操作票（倒闸操作票）的，可将锁定操作填写在相应操作票中，不用再填写《锁定操作票》。 5.3上锁 5.3.1 生产部门根据运行需求指定需要进行锁定的设施，以书面通知形式下发至输油气站。 5.3.2当站场计划对因隐患停用的设备或未投运的系统进行锁定时，应提交书面申请报告至生产部门，说明进行锁定的必要性，审核同意后执行。 5.3.3站场收到书面通知或批复报告后，输油气站负责人或主管技术人员向值班人员说明锁定位置、 数量，并解释锁定的原因。 5.3.4值班人员填写《锁定操作票》，领取部门锁、钥匙、锁定用具及锁吊牌，在输油气站负责人或主管技术人员监督下进行锁定。《锁定操作票》见附录C。 5.3.5锁定完成后以书面形式向生产部门汇报。 5.4 解锁 5.4.1生产部门根据运行需要，以书面通知形式下发至输油气站场，站场按要求执行。 5.4.2因生产运行或作业要求需临时解锁，待操作完成后仍恢复设备锁定状态的工作，通过工艺流程操作票（倒闸操作票）确认解锁操作。 5.4.3站场根据生产运行或作业情况需永久解锁，不再恢复锁定状态的工作，应提前以书面形式向生产部门提交申请报告或在作业方案中明确，经生产部门审核同意后执行。 5.4.4应在主管技术人员监护下，由值班人员拆除部门锁和锁吊牌。
3 Q/SY 05266—2016
5.4.5 如出现上锁人将钥匙丢失的情况，应向主管技术人员申请使用备用钥匙。 5.4.6值班人员收到部门锁、钥匙、锁定用具、锁吊牌及《锁定操作票》后应做记录，主管技术人员及时将解锁情况书面反馈给生产部门。 5.5 应急解锁 5.5.1 输油气站负责人决定启动应急解锁。 5.5.2 决定启动应急解锁程序后，通知要解锁区域内所有人员即将解锁。 5.5.3 在安全的情况下，立即拆除锁和锁吊牌，并通知值班人员。 5.5.4 应急解锁后，应将解锁情况书面反馈给生产部门。
个人锁锁定管理
C
6.1原则
在检维修作业时，为了防止误操作，对工艺介质（包括原油、成品油、天然气、残液、高压高温蒸汽等）和电能的来源设备在安全状态下进行锁定，保证在不解锁状态下设备无法自动或人为操作。 6.2 判定及要求 6.2.1判定
由输油气站负责人组织主管技术人员、作业监护人员及作业人员对作业过程可能造成意外伤害的危险源进行识别，依据Q/SY1238的相关规定确定危险源及需要锁定的部位，并在作业方案中明确具体锁定方案。危险源包括转动设备、高压液体、易燃液体、高压气体、易燃气体、电气伤害等。 6.2.2要求
个人锁锁定要求： a）工艺管线系统检维修作业时，应对与检维修管线直接连接的上下游的阀门分别进行锁定。 b）压力容器检维修作业时，应对与作业压力容器进口、出口阅门及与其直接连接且上游带压的
阀门分别进行锁定。 c）放空、排污系统检维修作业时，应对与作业管段直接连接的上下游带压的放空、排污阀分别
进行锁定。对于放空、排污系统与上游连接管线过多的情况，可以考虑锁定与安装盲板结合的方式。
d）当需要锁定的阀门是电动阀门时，应将转换开关拨到停止位置并锁定，同时将手轮进行锁定。 e）当对阅门、设备进行检维修作业时，需要对电源断开的，应对电源进行锁定。
6.3上锁 6.3.1输油气站负责人依据锁定方案组织作业监护人员和作业人员布置锁定工作，并指定作业监护人员负责该项作业。 6.3.2作业监护人员向作业人员说明锁定部位、锁定的原因、要求和方法 6.3.3作业人员填写锁定操作票，相关人员签字后，向值班人员领取个人锁、钥匙、会 锁定用具及锁吊牌 6.3.4 作业监护人员监督作业人员对预先确定的设备进行锁定。 6.3.5 作业监护人员监督作业人员对设备逐一进行锁定和锁吊牌，作业人员将钥匙随身携带。 6.3.6 根据作业需要，多名作业人员应对影响自身安全的同一部位各自锁定。 4
