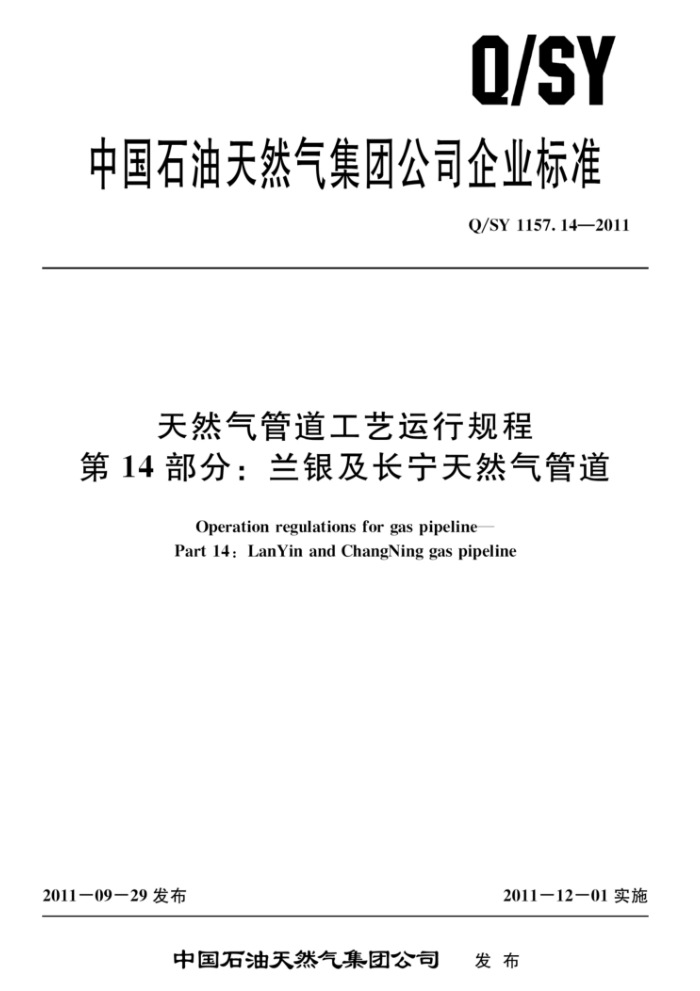

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1157.14—2011
天然气管道工艺运行规程
第14部分：兰银及长宁天然气管道
Operationregulationsforgaspipeline Part 14: LanYin and ChangNing gas pipeline
2011一09一29发布
2011一12一01实施
中国石油天然气集团公司 发布 Q/SY1157.14—2011
目 次
前言
范围 2 规范性引用文件 3 一般要求 4 控制与操作原则 5 运行控制 6 运行管理 7 清管及内检测作业 8 异常工况附录A（规范性附录） 调压设备参数附录B（规范性附录） 压气站压缩机组参数附录C（规范性附录) 安全阀参数附录D（资料性附录） 流量计参数附录E（资料性附录） 分离器参数附录F（资料性附录） 天然气管道概况· 附录G（资料性附录） 天然气管道纵断面图
1
10 Q/SY1157.14—2011
前 言
Q/SY1157《天然气管道工艺运行规程》目前分为14个部分：
第1部分：西气东输管道；第2部分：西气东输二线管道；第3部分：陕京天然气管道；第4部分：陕京二线天然气管道；一第5部分：永唐秦天然气管道；第6部分：轮库天然气管道；第7部分：部乌天然气管道；
-
第8部分：涩宁兰天然气管道；
-
第9部分：忠武天然气管道；第10部分：中沧天然气管道；第11部分：沧淄天然气管道：
一第12部分：庆哈天然气管道；第13部分：中缅天然气管道。
-
一第14部分：兰银及长宁天然气管道。 本部分为Q/SY1157的第14部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并
归口。
本部分起草单位：北京油气调控中心、西气东输管道分公司。 本部分主要起草人：张麟、郭永华、魏凯、唐善华、范莉、吴岩、张兴盛、王鹏、武佳葵。
II Q/SY1157.14—2011
天然气管道工艺运行规程
第14部分：兰银及长宁天然气管道
1范围
Q/SY1157的本部分规定了兰银天然气管道、长宁天然气管道工艺操作原则、运行管理、清管操作、异常工况的判断及处理方法。
本部分适用于兰银天然气管道、长宁天然气管道的运行与管理。 本部分不适用于河口压气站的运行与管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 17820 天然气 SY/T5922 天然气管道运行规范 SY/T6597 内检测技术规范 Q/SY30 天然气长输管道气质要求 Q/SY153 输气站管理
3一般要求
3.1. 单体设备的操作应按该设备的操作规程或作业指导书执行。 3. 2 若实际状况发生改变时，应根据设计文件提出修改补充意见并批准后执行。
4控制与操作原则
4.1运行控制
运行控制分为三级：中心控制、站控控制和就地控制。就地控制权限与站控控制权限之间的切换应经过长宁分公司调度同意。
4.2 流程切换 4. 2.1 流程切换应依据相关作业指导书进行操作。 4.2.2 流程切换前应确认流程无误，实际操作时应有专人监护。 4.2.3 切换高低压衔接流程时，应先导通低压，后导通高压；反之，先切断高压，后切断低压。 4.3操作球阀
当球阀前后差压大于0.5MPa（表压）时，宜先打开旁通阀平衡前后压力，全开球阀后关闭旁
通阀。
1 Q/SY1157.14—2011
4.4分输调压装置操作
分输调压及计量装置进行主备路由切换时应遵循先启后停原则。
4.5分输调压压力设定顺序
调压装置压力设定顺序为安全切断阀、监控调压阀、工作调压阀，具体压力设定值见附录A。
4.6压缩机组控制
机组启、停和运行调整宜采用站控控制方式，机组运行时尽量减少启停操作。机组控制以机组进出口压力及温度不超限为原则，具体压缩机设定值见附录B。
4.7 放空操作 4.7.1 放空操作时，应先全开球阀，用节流截止放空阀（或旋塞阀）控制放空流量，应缓慢开启阀门，放空结束后先关闭节流截止放空阀（或旋塞阀），再关闭球阀。 4.7.2放空时放空立管周围50m范围内不应有车辆、行人和明火作业；干线放空时应进行警戒，根据放空量、风速、风向及周边环境确定是否点火。 4.8排污 4.8.1 应定期排污，冬季每半月至少排污一次，夏季每月至少排污一次。 4.8.2排污前应确认排污池水面高于排污口50mm；排污时，排污池周围50m范围内不应有车辆、 行人和明火作业且应安排专人监护；排污作业宜在工艺站场处于上风向时进行。 4.8.3排污时，应全开排污阀上游的球阀，通过控制排污阀的开度进行排污，排污结束后先关闭排污阀，再关闭球阀。可离线排污的设备，应先关闭其进、出口阀，放空压降小于或等于1.OMPa，再进行排污。 4.9放空或排污操作结束
放空或排污操作结束后，站场值班人员应记录放空、排污量并及时向调度汇报放空或排污情况。
5运行控制
5.1 输气工艺 5.1.13 兰银天然气管道流程 5.1.1.1干线正常供气流程：兰银管道通过河口压气站接收涩宁兰管道来气，经分离、计量和增压后输往甘塘站，经甘塘站输往银川站。 5.1.1.2白银支线正常供气流程：兰银管道通过河口压气站接收涩宁兰管道来气，经分离、计量和增压后输往干线4阀室，4阀室天然气经分离、调压后输往白银支线白银站。 5.1.1.3甘塘站接西气东输来气流程：甘塘站接收西气东输天然气管道来气，经分离、计量、调压后进入兰银管道系统，分别输送到银川末站、白银末站，并经河口压气站向涩宁兰管道供气。 5.1.2长宁天然气管道流程 5.1.2.1长宁管道正输流程：天然气由靖边站经盐池站至银川站。 5.1.2.2长宁管道反输流程：天然气由银川站经盐池站至靖边站。 2 Q/SY1157.14—2011
5.2管道运行压力 5.2.1 兰银天然气管道干线运行压力不高于10MPa，白银支线运行压力不高于6.3MPa。 5. 2. 2 2长宁天然气管道干线运行压力不高于6.27MPa；正输时长宁线进银川站压力不高于 5.50MPa；反输时银川出站压力不高于5.99MPa，靖边站出站压力不高于4.5MPa。 5.2.3 银川站1工艺区压力不应高于5.50MPa。 5.3 管道运行温度
管道内天然气温度应低于60℃。
5.4气质要求
输送天然气气质应符合GB17820中二类气质标准和Q/SY30的规定。
5.5 设备运行参数 5.5.1 安全阀设定值
安全阀设定值见附录C。 5.5.2 兰银管道参数 5.5.2.1 流量计参数见表D.1。 5.5.2.2 分离器参数见表E.1。 5.5.2.3 兰银天然气管道概况参数见表F.1。 5.5.2.4 兰银天然气管道纵断面图参数见图G.1。 5.5.3 长宁管道参数 5.5.3.1 流量计参数见表D.2。 5.5.3.2 分离器参数见图E.2。 5.5.3.3 长宁天然气管道概况参数见表F.2。 5.5.3.4 长宁天然气管道纵断面图参数见图G.2。
6 运行管理
6.1 生产运行管理应执行SY/T5922，站场管理应执行Q/SY153。 6.2 运行方案由北京油气调控中心编制。 6.3 输气管道工艺流程的正常操作与切换，实行集中调度，统一指挥。 6. 4 当管道输气效率低于95%时，宜对管线进行清管。
7清管及内检测作业
7.1 清管作业应依据SY/T5922编制清管作业方案，明确清管的组织机构、清管器的选用、清管步骤、流程操作、运行控制、事故预案等，审批后执行。 7.2 进行收发球筒快开盲板操作时，快开盲板正面和内侧面不应站人。 7.3 清管时，清管器在管道中的运行速度宜控制在3.5m/s～5m/s。
3 Q/SY1157.14—2011
7.4打开收发球筒快开盲板前确保收发球筒放空阀、排污阀处于全开状态；天然气硫化物含量较高时，收球筒打开前应向筒内浇人适量清水。 7.5从收球筒排出的污物应进行分析并妥善处理，避免对环境造成污染。 7.6内检测作业应根据SY/T6597编制相应内检测方案，明确内检测的组织机构、内检测器类型、 内检测步骤、流程操作、运行控制、检测器速度要求、事故预案等，审批后执行。
8异常工况
8.1 编制应急预案
根据不同异常工况，应编制相应应急预案。
8.23 主要异常工况
常见的主要异常工况有干线泄漏、堵塞、超压等。
8.3 管道泄漏的判断及处理 8.3.1 管道泄漏的判断：
输气压力异常降低；站间管道压降过大，同时又排除了管道堵塞的可能；压缩机功率异常变化，
一管道附近有不正常的响声和气味；
管道穿越的水面有连续气泡产生；气液联动阀自动关闭而又排除了误动作的可能；
-
接到泄漏报告。
-
8.3.2确认管道泄漏后，应立即启动相应的应急预案，并通知上下游用户采取应急措施 8.4 管道堵塞的判断及处理 8.4.1 管道堵塞的判断：当管道在无人为改变输气工况的情况下，如发现上站出站压力持续升高，下站进站压力持续降低。 8.4.2 确认管道堵塞后，应立即启动相应的应急预案，并通知上下游用户采取应急措施 8.5 管道超压的判断及处理 8.5.1 管道超压的判断：当管道超过设计压力，同时又排除了压力数据错误的可能时判断为管道超压。 8.5.2确认管道超压后，应立即启动相应的应急预案，并通知上下游用户采取应急措施。
8.6站场应急处理
站场一且发生严重泄漏、火灾、爆炸等紧急情况时，应立即启动ESD系统，或关闭最近位置的上下游截断阀，并及时向上级汇报。
4 Q/SY1157.14—2011
附录A （规范性附录）调压设备参数
兰银、长宁天然气管道站场调压设备参数见表A.1。
表A.1 兰银、 长宁天然气管道站场调压设备参数
调压撬设定值，MPa
出站安全阀设定
分输站场
设备类型 EMERSON 调压撬 EMERSON 调压撬博斯特调
值，MPa 2. 2
安全截断阀 监控调压阀 工作调压阀
2.1 3. 6 2. 0 3. 6 4. 0 1. 6 1. 6 4. 5 4. 5
白银站 4#阀室景泰站
2. 0
1.88
3. 2 1.8 3. 4 3. 8 一
3. 0 1.66 3. 1 3. 6 0. 7 1. 3 4.0 4. 0
5. 17 4. 0 4. 0 4. 4
压撬博斯特调压撬博斯特调压撬自立式调压器自立式调压器华泰自立式调压器华泰自立式调压器
银川站（2*工艺区）
马莲湖站
银川压气站（1#工艺区）
一
- - -
银川压气站（1#工艺区）
一
青灵永站(灵武分输口）
-
银川压气站（10阀室分输口）
5
