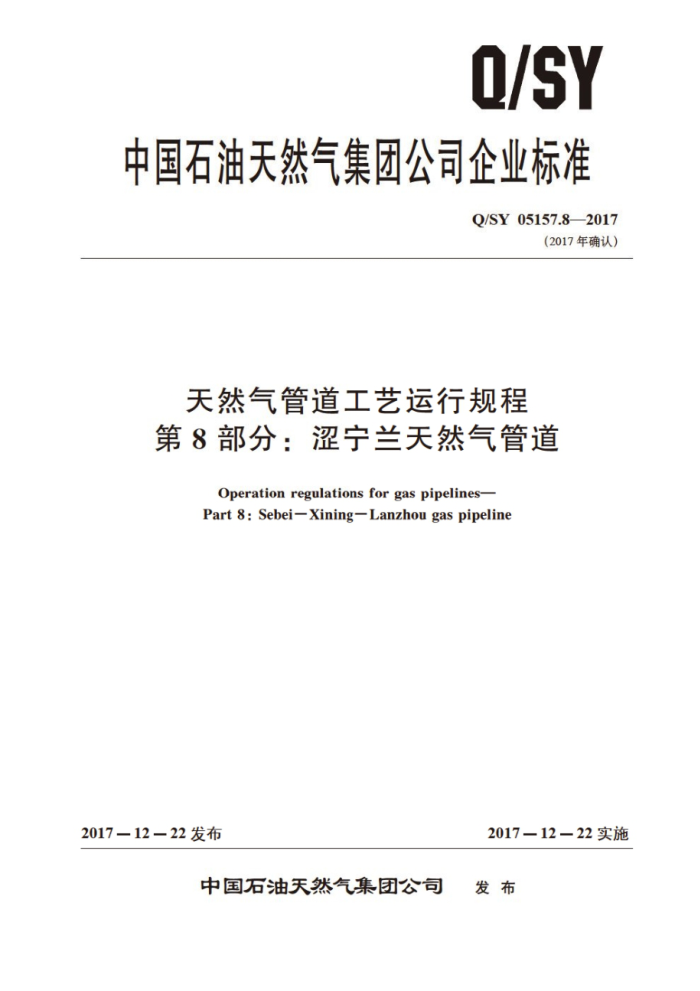

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05157.8—2017
（2017年确认）
天然气管道工艺运行规程第8部分：涩宁兰天然气管道
Operation regulations for gas pipelines Part 8: Sebei-Xining-Lanzhou gas pipeline
2017-12 - 22 发布
2017－12－22 实施
发布
中国石油天然气集团公司 Q/SY05157.8—2017
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1157.8—2015修改为Q/SY05157.8—2017。 Q/SY05157.8—2017
目 次
前言
I
范围 2 规范性引用文件 3 一般规定 4 控制与操作原则 5 运行控制参数 6 运行管理
1
清管及内检测作业 8 异常工况附录A（资料性附录） 管道概况附录B（规范性附录） 压缩机组控附录C（规范性附录） 干线截断阅设置参数附录D（规范性附录） 分输控制参数附录E（规范性附录） 站场分离器控制务
7
10
12
15
21
0
I AS/0 Q/SY05157.8—2017
前 創言
Q/SY05157《天然气管道工艺运行规程》目前分为15个部分：
第1部分：西气东输管道；第2部分：西气东输二线天然气管道；第3部分：陕京天然气管道：第4部分：陕京二线天然气管道：第5部分：永唐秦天然气管道；第6部分：轮库天然气管道：第7部分：部乌天然气管道：第8部分：涩宁兰 然气管：第9部分：忠武天然气管道：第10部分：中沧天然 代管道：第11部分：沧灌天 代管道：第12部分：庆哈天 天然管道；第13部分：中缅天 然气管 值：第14部分：兰银及长宁天然气管道：第15部分：长长吉天然气管道。
本部分为Q/SY05157的第8部分。 本部分按照GB/T1.1 2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY1157.8一2010《大然气管道工2运行规 第8部分：涩宁兰天然气管道》
与Q/SY1157.8一2010相比，主要技术差异如下：
适用范围修改为涩宁兰天然气管道一线和二线（见第1章，2010年版的第1章）；增加了引用文件“Q/SI 202天然气管道运行与控制原 （见第2章）；修改了一般规定（见第3章，2010年版的第3章）：增加了调度管理， 修改了流切换（见十2印士修改了“球阀操作 “分输调压装置操作”、“压缩机组运行”、“ 放空操作”、“排污操作”的要求（见4.4~4.8 20103 年版的42 修改了运行控制参数 （见5.1和5.2.2010年版的5,1和5.2）修改了附录名称，调整了厨录顺序（见5.3.2010年版的附录）；修改了“运行管理”和“清管及内检测作业”（见第6章和第7章，2010年版的第6章和第 7章); 删除了基础资料，增加涩宁兰二线管道内容，并调整至附录A（见附录A，2010年版的第9 章); 涩北站、羊肠子沟站、乌兰站、湖东站各增加1台二线机组（见附录B，2010年版的附录 B); 增加了涩宁兰二线干线截断阀设置参数表（见附录C)；增加了涩宁兰二线站场流量计和调压撬控制参数表（见附录D)；增加了涩宁兰二线站场分离器运行参数（见附录E)。
II Q/SY05157.8—2017
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心、西部管道分公司。 本部分主要起草人：王永峰、李晓魁、王泽鑫、毛炳强、刁洪涛、姜勇、汪开雄、王宁、李宗
超、姜桂华、丁雨。
AS/D
IV Q/SY05157.8—2017
天然气管道工艺运行规程第8部分：涩宁兰天然气管道
1 范围
Q/SY05157的本部分规定了涩宁兰天然气管道一线和二线的输送工艺与运行控制方式，运行控制参数、工艺流程操作原则、管道运行管理、清管作业及异常情况的判断与处理等。
本部分适用于涩宁兰天然气管道的运行操作
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包括所有的修改单） 适用于本文件。
GB17820 天然气
天然气管道运行规范
SY/T5922 SY/T6889 内检测规范 Q/SY30 天然气长输管道气质要求 Q/SY153 输气站管理规芯 Q/SY202 天然气管道运行与控制原则
3一般规定
3.1输气管道工艺控制原则应遵循Q/SY202中的有关要求。单体设备的操作应按该设备的操作规程或作业指导书执行 3.2若管道实际状况发生改变而不能执行本部分时，山造行单位根据设计文件提出修改补充意见或相关运行操作程序，并经确认后执行。 3.3本部分控制权限的切换应经过中心调度意 3. 4 未注明的压力均为表压
4 控制与操作原则
4.1 控制方式
管道运行控制分为中心控制、站控控制、就地控制三种模式 4.2 调度管理
输气管道工艺流程的正常操作与切换，实行集中调度，统一指挥。当站场发生严重泄漏、火灾、 爆炸等紧急情况时，ESD系统启动，站场值班人员应在第一时间向中心调度汇报， 4. 3 ：流程切换 4.3.1流程切换前应经中心调度同意，依据相关作业指导书进行操作。
1 Q/SY05157.8—2017
4.3.2流程切换前应确认流程无误，实际操作时宜有专人监护。 4.3.3流程切换宜遵循“先开后关”的原则。操作具有高低压衔接部分的流程时，应先导通低压部位，后导通高压部位；反之，先切断高压部位，后切断低压部位。 4.3.4机组切换宜遵循“先启后停”的原则。 4.4球阀操作
操作球阀时，应全开或全关；在前后差压大于0.5MPa时，宜平衡阀门前后压力，再打开球阀。
4.5分输调压装置操作
4.5.1分输调压及计量装置应有备川支路，当主路调正装置出现故障时 能够顺利切换到备用支路调压装置。 4.5.2分输调压装置按照设定压方从高到低的顺序依次为安全截断阀、监控调压阀、工作调压阅或安全截断阀（双阀）、工作调压阀 4.5.3安全截断阀紧急截晰层，现场人员应查明原因并及时复位。 4.6压缩机组运行 4.6.1 压缩机组匹配方案应依据运行方案确定 机组控制晾划是机组连出口压力及温度不超限，机组运行时尽量减少启停操作 4.6.2对于多机组站场，当单台机组运 行时间达到10000h后， ，应合理安排机组错时运行，同站机组间的运行时数差距不应低于4u0uh，相邻场站的作缩机组运行时数差距不宜低于4000h。 4.7 放空操作 4. 7. 1 放空操作时，应先全开球阀，用节流截止放空阀（或旋塞阀）控制放空流量，放空结束后先关闭节流截止放空阀（或旋塞阀），再关闭球阀。 4. 7. 2 ，放空管周围至少50m范围内不应有车辆、行人和明火作业， 4. 7. 3 正常情况下，自动放空阀上游及安全阀上下游的手动球阅应保持常开。 4. 7. 4 放空后站场值班人员应及时向中心调度汇报放空情况 4. 8 排污操作 4.8.1 排污周期应根据气质状况、 投产时间长短、站场所处位置和输气量等情况确定。 4.8.2 排污操作前应安排专 人进行警戒，排污池周围至少50m 范国内 不得有车辆、行人和明火作业，并采取相应的防静电等安全措施。排河时。宜选择工艺场结处于上 风口时进行。 4.8.3 分离器或汇管排污前，1 宜首先将其退出运行，关闭进 出口截断阀，然后放空降压至 0.5MPa，全开排污球阀，通过控制排污阀的开度进行排污。排污结束后先关闭排污阀，再关闭球阀。 4.8.4 排污后站场值班人员应及时向中心调度汇报排污情况。
5运行控制参数
5.1运行压力
5. 1. 1 管道运行压力不应超过管道设计压力，涩宁兰天然气管道设计压力参见附录A。 5.1.2涩北首站进站压力不应高于4.6MPa，不应低于3.6MPa。兰州末站进站压力不应低于 2.5MPa。 2
