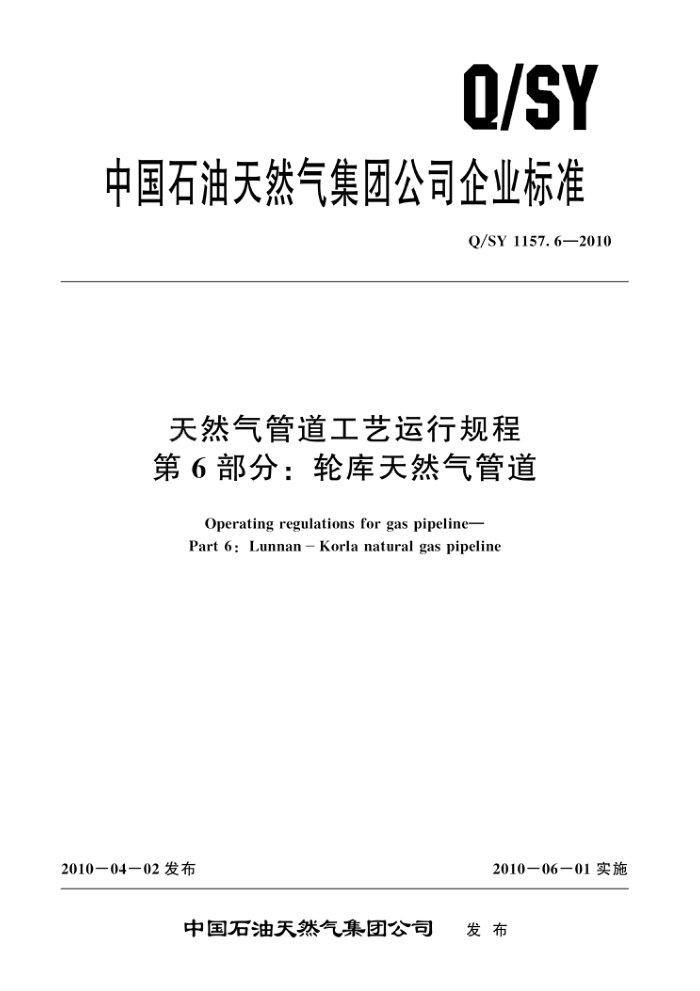

Q/SY 1157.6-2010 天然气管道工艺运行规程 第6部分:轮库天然气管道 Q/SY
中国石油天然气集团公司企业标准
Q/SY 1157.6—2010
天然气管道工艺运行规程第6部分:轮库天然气管道
Operating regulations for gas pipeline- Part 6: Lunnan - Korla natural gas pipeline
201006-01实施
2010一04一02发布
中国石油天然气集团公司 发布 Q/SY1157.6—2010
目 次
前言
范围规范性引用文件一般规定控制与操作原则运行控制参数输气工艺运行管理清管作业主要异常工况判断及处理基础资料,
2 3
5
6
X
9 10
附录A(规范性附录) 安全阀设定参数表附录B(规范性附录) 流量计的计量范围及压力范围附录C(规范性附录) 调压阀数据表附录D(规范性附录) 旋风分离器的运行参数表附录E(资料性附录) 轮库输气管道基本资料附录F(资料性附录) 管输天然气组分及物化性质附录G(资料性附录) 管线纵断面图..
....
10 11 Q/SY1157.6—2010
前言
Q/SY1157《天然气管道工艺运行规程》目前分为13个部分:
第1部分:西气东输管道;第2部分:西气东输二线管道;第3部分:陕京天然气管道;第4部分:陕京二线天然气管道;
—第5部分:永唐秦天然气管道;
第6部分:轮库天然气管道;第7部分:善乌天然气管道;

第8部分:涩宁兰天然气管道;第9部分:忠武天然气管道;第10部分:中沧天然气管道;第11部分:沧淄天然气管道;第12部分:庆哈天然气管道;第13部分:中缅天然气管道。
本部分为Q/SY1157的第6部分。 本部分的附录A、附录B、附录C、附录D为规范性附录,附录E、附录F、附录G为资料性
附录。
本部分由中国石油天然气集团公司天然气与管道专业标准化技术委员会提出并归口。 本部分起草单位:中国石油西部管道分公司、中国石油北京油气调控中心。 本部分主要起草人:黄一勇、慕进良、张晓莉、樊欣、杜伟强、唐善华。
II Q/SY1157.6—2010
天然气管道工艺运行规程第6部分:轮库天然气管道
1范围
Q/SY1157的本部分规定了轮库天然气管道输送工艺与控制原则、运行控制参数、管道运行管理、清管作业及异常运行情况的判断与处理等
本部分适用于轮库天然气管道。 2规范性引用文件
下列文件中的条款通过Q/SY1157的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB17820天然气 SY/T5922天然气管道运行规范 Q/SY30天然气长输管道气质要求 Q/SY153输气站管理
3 一般规定 3.1输气工艺运行中单体设备的操作应按该设备的操作规程或作业指导书执行, 3.2若管道实际状况发生改变而不能执行本部分时,由运行单位提出修改意见按照程序报批。 3.3控制权限的切换应经过中心调度同意。 4控制与操作原则 4.1管道控制模式
管道运行控制具有中心控制、站控控制和就地控制三种方式,宜采用中心控制或站控控制为主。 4.2流程切换 4.2.1工艺流程的操作与切换,应实行集中调度,统一指挥。任何人未经调度同意,不应擅自进行操作。当出现火灾、爆管、自然灾害危及人身、设备安全等紧急情况时,可先应急处置,操作完毕后及时向中心调度汇报。 4.2.2流程切换前后应确认流程无误,按操作票进行操作,操作时现场宜有人监护。 4.2.3工艺流程操作宜“先开后关”。 4.3阀门
操作球阀或闸阀时,应全开或全关,对两端差压较大的球阀、闸阀,应先通过旁通平衡前后两端压力,再开主阀。 4.4分输调压装置
调压装置压力设定由高到低,顺序依次为安全截断阀、工作调压阀。 4.5排污和放空 4.5.1应根据气质、投产时间长短、站场所处位置、输气量等情况决定排污周期。
1 Q/SY1157.6—2010
4.5.2放空或排污操作时,应全开闻(球)阀,用节流截止放空阀(阀套式排污阀)控制放空(排污)流量,防止管道振动过大。 4.5.3旋风分离器排污前,应先关闭进、出口球阀,然后放空降压,压力宜不高于1.0MPa,再进行排污。 4.5.4站外管线放空应安排人员警戒。 4.5.5放空管或排污池周围50m范围内不应有车辆和行人,宜选择工艺场站处于上风口时进行。
5运行控制参数 5.1 设计压力
注:本部分中未注明的压力均为表压。 5.1.1轮南输气站至中间清管站干线设计压力6.27MPa。 5.1.2中间清管站至库尔勒输气站干线及站内设备设计压力为4.0MPa。 5.2运行压力 5.2.1轮南输气站至中间清管站干线压力不应超过6.27MPa。 5.2.2中间清管站运行压力不应高于3.7MPa。 5.2.3末站进站压力不宜低于1.0MPa。 5.3管道运行温度
全线运行温度不应高于60℃。 5.4设备运行参数 5.4.1各站安全阀设定压力见附录A。 5.4.2流量计的计量范围及压力范围见附录B。 5.4.3调压阀的运行参数见附录C。 5.4.4分离器的运行参数见附录D。 5.5管输气质标准要求
向下游用户分输的天然气气质应符合GB17820中二类气质要求,向轮库线供应的天然气气质应符合Q/SY30中的气质要求。 6输气工艺 6.1轮库输气管道由塔里木油田供气。 6.2轮库输气管道采用压力控制方式运行。 7运行管理 7.1 生产运行管理应执行SY/T5922和Q/SY153的规定。 7.2运行方案应由运行单位根据下发的输气计划制定,报上级主管部门批复 7.3输气站场运行人员应按规定对设备、工艺管网进行巡回检查,并按时记录、及时汇报。 7.4生产运行管理应制定应急预案。 8清管作业 8.1 依据SY/T5922编制清管方案,并按要求上报主管部门批准。 8.2清管器应安装发讯装置 8.3 进行收发球筒快开盲板操作时,快开盲板正面和内侧面不应站人。 8.4 打开收发球筒快开盲板前确保收发球筒放空阀、排污阀处于全开状态。 8.5排出的污物应进行分析并妥善处理,避免对环境造成污染。 2 Q/SY1157.6—2010
9 主要异常工况判断及处理
9.1 管道泄漏的判断及处理 9.1.1管道泄漏的判断:
输气压力不正常地降低;某站间管道压降过大,同时又排除了管道堵塞的可能;管道附近有不正常的响声和气味;管道穿越的水面有连续气泡产生;气液联动阀自动关闭而又排除了误动作的可能,且上游压力升高,而下游压力降低;接到异常报告。
9.1.2确认管道泄漏后,应立即启动相应的应急预案。 9.1.3通知上下游用户采取应急措施。 9.2管道堵塞的判断及处理 9.2.1当管道在无人为改变输气工况的情况下,如发现上站出站压力持续升高,下站进站压力持续降低,则判断为管道堵塞。 9.2.2 管道堵塞情况出现后,应首先判明堵塞类型和地点,通知上游进气点减少或停止进气量,通报下游用户做好应急准备。 9.2.3因水化物堵塞,立即启动管线冰堵应急预案。 9.2.4因固体杂质堵塞可采取的措施如下:
发送清管器清管;一如清管器堵塞可增大压差(即在堵塞部位上游增大压力或下游放空);但在操作时应缓慢升
压或放空,仔细观察,如设备和管道震动过大,应立即停止;如清管器堵塞还可采取上游放空,用下游压力将清管器反推回去的方法;
- -
如以上措施均不能见效,在判断出堵塞部位后,组织队伍进行封堵割管处理。
10 基础资料
本部分涉及的有关基础资料参见附录E~附录G。
3 Q/SY1157.6—2010
附录A (规范性附录)安全阀设定参数表
安全阀设定参数见表A.1。
表A.1 安全阀设定参数
序号 1
备注先导式先导式先导式先导式先导式
站场名称轮南首站中间清管站进站中间清管站出站大二线分输站库尔勒末站
工艺编号
设定值,MPa 3.7(一期) 6.0 (二期)
压力等级及规格

LFA46F 300C
LFA46F 300C LFA46F 300C LFA46F300C LFA46F300C
3. 7 3. 7 3. 7 3. 7
2 3 4 5
4 Q/SY1157.6—2010
附录B (规范性附录)
流量计的计量范围及压力范围
流量计的计量范围及压力范围见表B.1。
表 B.1 流量计的计量范围及压力范围
序 分输线路 下游用户 工艺 管线规格 流量计
允许计量范围(工况) 压力等级
口径 mm
MPa 备 注 4 孔板流量计
号 1 第一路 洪通燃气 FE201 $350×7 DN350 2 第二路 洪通燃气 FE202 $350×7 DN350 3 第三路 大化肥 FE203 $350×7 DN350 800~200000 4 第四路 大化肥 FE204 $200×7 DN200
编号 mm×mm
m° /h 800~200000 800~200000
孔板流量计孔板流量计孔板流量计孔板流量计孔板流量计孔板流量计孔板流量计孔板流量计涡轮流量计
4 4 4 4 4 4 4 4 5n 5 超声波流量计
300~50000 300~65000 400~100000 300~60000 150~35000 800~200000
5 第五路 石化厂 FE205 $200×7 DN200
第六路 燃气电站 FE206 $250 ×7 DN250 7 第七路 瑞兴化工 FE207 $200 ×7 DN200 8 第八路 市民燃气 FE208 $150×7 DN150 9 第九路 市民燃气 FE209 $350×7 DN350 10 第十路 大化肥 FE210 $324 ×8 DN150 1200~30000 11 第十 一路 美克化工 FE211 $406 ×8 DN250
6
8000~85000 8000~85000 800~15000 800~15000
12 第十二路 美克化工 FE212 $406 × 8 DN250 13 第十三路 沙运司 FE213 $168×5 DN100 14 第十四路 中油一塔 FE214 168 × 5 DN100
超声波流量计涡轮流量计涡轮流量计
5 5 n
5
