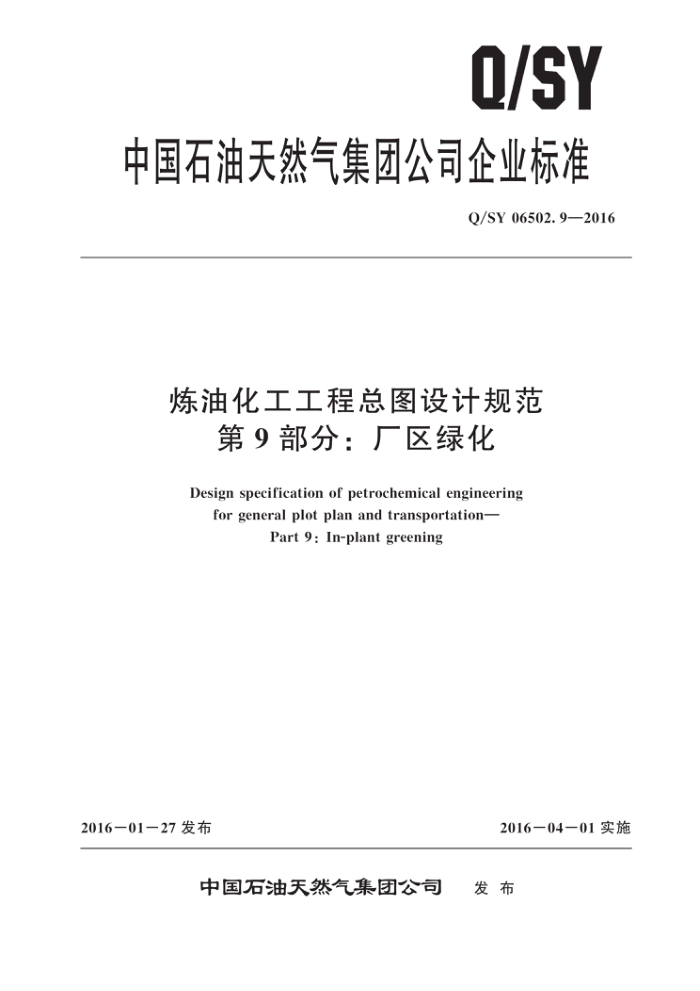

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06502.9—2016
炼油化工工程总图设计规范
第9部分：厂区绿化
Design specification of petrochemical engineering
for general plot plan and transportation-
Part 9 : In-plant greening
201601一27发布
2016一04一01 实施
中国石油天然气集团公司 发布 Q/SY 06502. 9—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
-般规定植物选择绿化指标区绿化布置
4
5
6
7
8 分区绿化 8. 1 -般要求 8.2 工艺装置区 8.3 辅助生产及公用设施区 8. 4 储运设施区 8.5 生产管理区 8.6 道路和铁路
4 Q/SY 06502.9—2016
前創言
Q/SY06502《炼油化工工程总图设计规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分：
第1部分：通则；第2部分：厂区总平面布置；第3部分：厂区竖向布置；
一第4部分：围墙、大门、守卫室；
第5部分：厂区道路；一第6部分：工艺装置及系统单元竖向布置；
第7部分：厂区铁路；第8部分：厂区管线综合；第9部分：厂区绿化。
一
本部分为Q/SY06502的第9部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司。 本部分主要起草人：魏宾宾、梁新民、潘业全
I Q/SY 06502. 9—2016
炼油化工工程总图设计规范
第9部分：厂区绿化
1范围
Q/SY06502的本部分规定了石油化工企业厂区绿化的术语和定义、一般规定、厂区各功能区绿
化规定等基本要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩建或改建工程的厂区绿化设计。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50012—2012 Ⅲ，IV级铁路设计规范 GB 50074—2014 石油库设计规范 GB 50160—2008 石油化工企业设计防火规范 GB 50187—2012 工业企业总平面设计规范 GB 50475—2008 石油化工全厂性仓库及堆场设计规范 GB 50489—2009 化工企业总图运输设计规范 GB 50737—2011 石油储备库设计规范 GB 50984—2014 石油化工工厂布置设计规范 GBJ 22—1987 厂矿道路设计规范 SH 3008—2000 石油化工厂区绿化设计规范 SH/T 3023- —2005 5石油化工厂内道路设计规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
绿化 green areas 种植植物（树木、花卉、草皮等），以改善自然环境和人类生存条件。
3. 2
绿化布置　green layout 为防止企业污染扩散，改善和保护自然环境，在不影响安全的前提下，选择不同种类植物合理布
置，种植植物。 3.3
乔木 arbor trees 树干高大、主干与分枝有明显区别的木本植物，如松、柏、杨、白桦等。
1 Q/SY 06502. 9—2016
3. 4
灌木bushes 无明显主干、矮小而丛生的木本植物，如荆、玫瑰、茉莉等
3.5
草坪lawns 人工辅植草皮或播种草种子而培植成的整片绿色草皮地面。
3. 6
常绿树 over green tree 终年具有绿叶的乔木或灌木。
3.7
落叶树 f deciduous tree 秋冬季节或旱季树叶全部脱落的乔木和灌木。
3.8
绿篱green fence 将灌木植物成行密植，用以代替篱、栏杆和墙垣
3. 9
行道树 fstreet tree 种植在道路两旁的树木。
3.10
垂直绿化 vertical greening 利用攀缘植物装饰建筑物墙面、棚架和栏杆的绿化方式。
3. 11
地被植物 ground cover plants 覆盖在最接近地面的木本或多年生草本植物。
3.12
观赏性植物 ornamentals 供人们欣赏其姿态、色彩、花朵或果实的树木和花草。
3.13
乡土植物 native plants 在本乡本土生长的植物。
3.14
厂区通道　plant passage 厂区内用以集中布置道路、铁路及各种管线和进行绿化的地带。
3.15
绿地率 ratio of green space 厂内用地范围内各类绿化面积的总和与厂区总用地面积的比率（%）。
4一般规定
4. 1 厂区绿化应贯彻“安全第一、便于消防、因地制宜、节约用地、美化环境”的基本原则。 4.2　厂区绿化应符合以下要求：
a）应与总平面、道路、竖向布置及管线综合相协调，并与周围环境和建筑物相适应; b）应根据环境特征及当地的土壤情况、气候特点、植物习性等，合理选择绿化植物比例和配
2 Q/SY 06502.9—2016
置方式，合理进行绿化布置;
c）不得妨碍工艺装置、储运设施等散发的有害气体的扩散; d）不得妨碍生产操作、设备检修、消防作业和物料运输； e）应充分利用厂内非建筑地段、通道、零星空地及预留地，在厂区用地范围内不得设置集中绿地； f）不得种植飞扬毛絮或含油脂的植物。
4.3严重干旱地区可仅对管理区进行绿化 4.4厂区绿化可委托具有资质的绿化公司进行管理与维护。 4. 5 5　厂区绿化应符合GB50160—2008，GB 50187—2012及GB50984—2014等相关规范的要求。 4.6　石油化工企业内独立石油库的绿化应符合 GB 50074—2014中 5.3.4 和 GB 50737—2011中 5.4.5 的相关规定。
5植物选择
5.1厂区绿化的植物选择应符合以下规定：
a）应根据工艺装置、生产厂房或设施的生产特点、污染状况和环保要求，选择具有抗污、净
化、减噪及降尘力强的植物;
b） 应根据工艺装置、生产厂房或设施防火、防爆和卫生要求，选择有利于安全生产和职业卫
生的植物; c） 可根据美化环境的要求，合理选择观赏性植物； d） 应选择易于成活、病虫害少及养护管理方便的植物； e）应根据当地土壤、气候特点和植物习性，选择苗木来源可靠、产地近、价格适宜的乡土植物。
5.2 2厂区绿化植物的选择参考执行 SH 3008一2000 附表1至附表7的规定。
6 绿化指标
6.1厂区绿化的绿地率应满足以下要求：
a）位于一般地区新建厂区，不应小于12%，不应大于20%; b）i 改扩建企业宜结合全厂绿化统一考虑，不宜大于15%； c）对于环境洁净度要求高的化工企业，不应大于30%。
6.2位于沙漠、盐碱地、缺水等特殊地区的企业，绿地率可适当降低 6.3规划部门对具体企业有绿化规划控制指标要求时，绿地率应根据具体情况确定。 6.4 厂区绿地率计算执行 SH 3008一2000 中附录 A 的规定。
7　厂区绿化布置
7.1厂区绿化布置，应根据环境特点、美化要求、植物习性等因素，对常绿树与落叶树、乔木与灌木、速生树与慢生树、花卉与草皮进行适当搭配、合理布置。厂区绿化布置重点地段规定如下：
a）生产管理和服务设施区周围； b） 进厂主干道两侧及主要出入口; c）厂区面向厂外主要道路的围墙内侧地带; d）洁净度要求高的生产车间、装置及建筑区域，如净水场、空分站等区域; e） 受西晒的生产车间及建筑物; f）受雨水冲刷的地段;
3 Q/SY 06502.9—2016
g）厂区内竖向高差较大且衔接面较大的边坡、挡墙等。 7.2树木与其他设施的间距应符合以下规定：
a）与建筑物、构筑物的最小水平间距执行 SH 3008一2000 中 3.7.1的规定; b）与地下管线的最小水平间距执行 SH 3008一2000 中 3.7.2 的规定; c）与架空电力线路的最小垂直及水平净距执行SH 3008一2000 中3.7.3 的规定。
7.3受风沙侵袭的厂区应按照GB 50489一2009 中 8.3 的要求考虑设置防风林带。 7.4散发液化气及相对密度大于0.7的可燃气体的生产、储存及装卸设施附近，绿化布置应注意通风，不应布置不利于重气体扩散的绿篱及茂密灌木丛。 7.5高噪声的装置及设施与生产管理区之间宜设置绿化隔声带。 7.6对不适宜绿化的土壤可考虑换土。
8 分区绿化
8.1一般要求
厂区绿化宜按照功能区划分绿化区域，包括工艺装置区、辅助生产及公用设施区、储运设施区、 行政办公及生活服务设施区、厂区通道等区域 8.2　工艺装置区 8.2.1散发有害气体的工艺装置周围，宜多种植地被植物和草皮，稀植矮小乔木、灌木。 8.2.2散发粉尘的工艺装置周围，宜种植枝叶繁茂、防尘能力强的树木，并配置草皮或其他地被植物。 8.2.3有噪声污染工艺装置周围，宜种植减噪声效果好的绿篱或分枝低、枝叶茂密的常绿乔木、灌木。 8.2.4工艺装置与周围消防道路之间，不宜种植绿篱或茂密的灌木丛 8.2.5装置区变电所、机柜间等建筑物周围，宜种植低矮常绿灌木、花卉和草皮。 8.3　辅助生产及公用设施区 8.3.1化验室、氮气站和空压站等周围，宜混合种植常绿乔、灌木；树木与建筑物之间的空地可种植草皮、花卉。 8.3.2动力站周围的绿化，宜以减噪声为主，宜种植树冠低垂的阔叶乔木及灌木。锅炉房堆场四周宜种植对二氧化碳、氮氧化合物和烟尘抗性强、净化力强的植物 8.3.3总变电所围墙内，宜种植低矮常绿灌木、花卉和草皮， 8.3.4机修车间周围的绿化，宜以减噪、净化、防尘为主，种植阔叶乔木和灌木；电修、仪修车间周围的绿化，宜合理配置常绿树、花卉和草皮。 8.3.5净水场的周围，宜种植常绿乔、灌木，并配以草皮和花卉。 8.3.6循环水场周围的绿化，不得妨碍冷却塔进风口的通风，并应符合下列规定：
a）冷却塔周围不应成排种植大乔木，不得在冷却塔进风口附近种植树木; b）冷却塔周围除铺砌外的区域，宜种植耐荫、耐湿、耐油气的成丛灌木、单株小乔木及草皮。
8.3.7污水处理场沉淀池和氧化塘周围，宜种植抗污力强的高大常绿树；曝气池周围，宜种植不影响通风的抗污力强的植物，并宜多种植芳香植物。 8.3.8埋地管线附近的地面，宜种植草皮、花卉或根系小于 70cm的灌木；架空管线和管廊的附近，宜种植耐修剪的灌木、草皮以及花卉。 8.3.9非易燃、易爆性物品库棚周围，宜种植树干直、分叉点高、病虫害少的乔、灌木；易燃、易爆物品库棚周围，宜种植生长高度不超15cm、含水分多常绿草皮。 8.3.10　独立仓库区绿化应符合以下要求： 4
