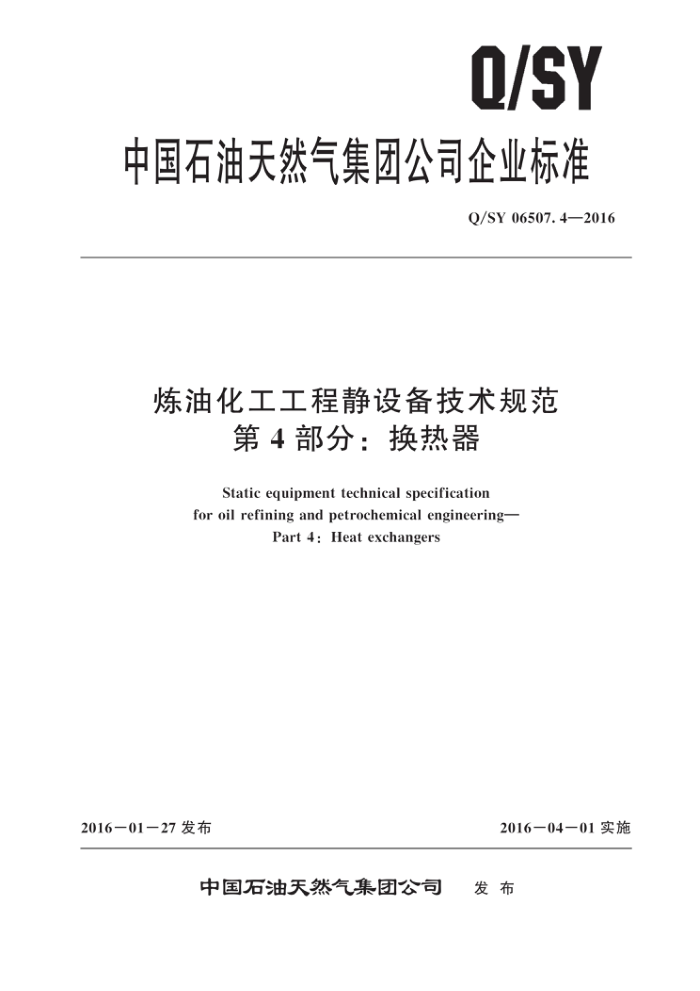

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06507.4—2016
炼油化工工程静设备技术规范
第4部分：换热器
Static equipment technical specification for oil refining and petrochemical engineering-
Part 4 : Heat exchangers
2016一0127发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06507. 4—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 总则 5 材料
2
2
设计 7 制造、检验 8 防腐和保温
6
2
6
涂漆和运输包装 10 安装和验收
9
5 Q/SY 06507.4—2016
前創言
Q/SY06507《炼油化工工程静设备技术规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分：
第1部分：静设备工程图；第2部分：静设备施工图；第3部分：现场组焊制造压力容器；
一第4部分：换热器；
第5部分：空冷器；一一第6部分：塔内件；
一
第7部分：立式圆筒形钢制焊接储罐；第8部分：压力容器；第9部分：球罐。
本部分为Q/SY06507的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团东北炼化工程公司。 本部分主要起草人：王清媛、闫峪锋、李松涛、唐忠杰、于静涛、魏立林、刘春验。
I Q/SY 06507.4—2016
5.3.6有色金属换热管应符合GB150.2的规定。
5.4接管、管法兰 5.4.1与法兰连接的接管应选用无缝钢管、钢板卷制或锻件 5.4.2接管和管法兰除满足设计温度、设计压力的要求外还应能够承受外部的管线载荷 5.4.3对于工况波动较大及受力复杂的场合，法兰应提高一个压力等级。 5.5垫片、紧固件 5.5.1垫片 5.5.1.1不得使用石棉或含有石棉的垫片；不建议使用金属包覆垫片 5.5.1.2夹持管板两侧的垫片宜为同种类型。 5.5.1.3设备法兰垫片可按NB/T47024，NB/T47025，NB/T47026或者GB/T29463.1～29463.3选取，当DN>800mm宜采用GB150.3中的柔性石墨波齿复合垫片。 5.5.2紧固件 5.5.2.1设备法兰采用双头螺柱、六角螺母可按NB/T47027的规定选取。 5.5.2.2除特殊规定外，双头螺柱的硬度应比螺母硬度高30HB。 5.5.2.3钢制压力容器上的螺柱和螺母用毛坏材料试验要求应满足GB150.2的相关规定
6设计
6.1一般规定 6.1.1换热器的常规设计应按GB/T151的规定执行；必要时也可采用JB4732进行设计。 6.1.2换热器设计单位应持有相应级别的特种设计许可证书。 6.1.3设计压力、设计温度、设计载荷应符合GB/T151的要求。 6.1.4腐蚀裕量应符合下列要求：
a）阝 除特殊规定外，腐蚀裕量应为设计使用寿命与腐蚀速率乘积计算得出。 b）与介质接触的所有受压元件都须考虑腐蚀裕量，除特殊规定外，碳钢和低合金钢受压元件
的最小腐蚀裕量应为1.5mm，不锈钢受压元件的腐蚀裕量可取0。
c） 除特殊规定外，换热管、拉杆、定距管、折流板和支持板可不考虑腐蚀裕量。 d）除特殊规定外，支座的腐蚀裕量取2mm，地脚螺栓的腐蚀裕量取3mm。
6.1.5设计使用年限应符合下列要求：
a）i 设计使用年限应根据项目具体情况确定，并应征得业主同意 b） 应按Q/SY06507.8非标静设备工程图设计通用技术规定执行。具体年限应在项目统一规定中给出。
6.1.6容积
应符合下列要求： a）壳程容积应为壳程筒体容积减去所有换热管占有部分容积。 b）管程容积应为整个管箱容积加上所有换热管内管部分容积。 c）管壳程直连重叠式换热器容积应按多台直连容积之和取值。
6. 2 强度计算
6.2.1换热器的设计计算应按GB/T151及JB4732的规定进行。
3
