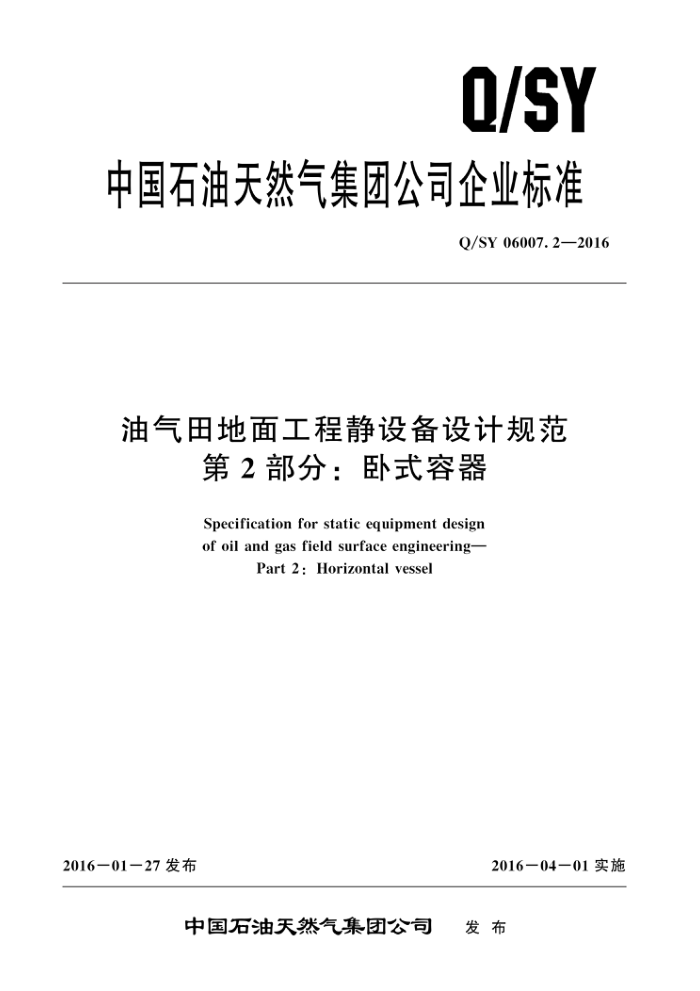

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06007.2—2016
油气田地面工程静设备设计规范
第2部分：卧式容器
Specification for static equipment design of oil and gas field surface engineering-
Part 2 : Horizontal vessel
2016－01一27 发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06007. 2—2016
目 次
前言
........
............
.........
..........
范围规范性引用文件材料结构设计强度计算制造、检验与验收参考文献
1
2
3
4
5
6 Q/SY 06007. 2—2016
前言
Q/SY06007《油气田地面工程静设备设计规范》是油气田地面工程设计系列标准之一，该标准分为以下7个部分：
第1部分：通则; 一第2部分：卧式容器;
第3部分：立式容器；第4部分：球形储罐；第5部分：加热设备；
一第6部分：换热设备；
第7部分：立式圆筒形储罐本部分为Q/SY 06007的第2部分。 本部分按照GB/T 1.1一2009《标准化工作导则 」第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分
公司提出
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：张迅、张毅、施辉明、邢超、张玉明、张诚。
II Q/SY 06007.2—2016
油气田地面工程静设备设计规范
第2部分：卧式容器
1范围
Q/SY06007的本部分规定了油气田地面建设工程中卧式容器材料、结构设计、强度计算以及制造、检验与验收的基本要求。
本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端地面工程新建及改扩建项目。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150.3　压力容器 号第3部分：设计 GB 150.4　压力容器 第4部分：制造、检验和验收 GB/T 30583承压设备焊后热处理规程 HG/T 20582　钢制化工容器强度计算规定 HG/T 20583钢制化工容器结构设计规定 JB/T 4712.1　容器支座　第 1部分：鞍式支座 NB/T 47042　卧式容器 SY／T 0556　快速开关盲板技术规范 Q/SY 06007. 1 油气田地面工程静设备设计规范　第1部分：通则
3材料
3.1　卧式容器的壳体材料应按Q/SY 06007.1的规定执行， 3.2鞍座材料的选用应符合NB/T 47042 的规定，且鞍座与壳体相连的垫板材料应与容器筒体材料相匹配。 3.3地脚螺栓材质应符合 NB/T 47042 的规定。
4结构设计
4.1卧式容器支座宜采用鞍式支座。鞍式支座应优先按双鞍座支承考虑，其中的一个支座应采用滑动支座。滑动支座应设在容器上外接管线较少、无大的管线、无集中载荷的一端。 4.2鞍式支座的设置应根据容器整体受力情况，并综合筒体的长度、直径、壁厚等因素；当筒体的长度过长时，可采用3个或3个以上鞍座支承的结构；当采用三鞍座支承时，中间的支座宜安装固定式，两侧的支座宜安装滑动式， 4.3清管器收发装置宜设置为双滑动支座。 4.4当设置两个鞍式支座支承时，鞍座设置应使支座中心到封头切线的距离小于或等于容器内直径的1/4，当无法满足时，其值不得大于两封头切线间距离的0.2倍。
1 Q/SY 06007.2—2016
4.5卧式容器人孔、手孔或检查孔的设置宜按照HG/T20583的规定，筒体直径大于1400mm时，顶部每1个人孔设置1个斜梯，也可根据具体情况增加人孔和斜梯个数，侧面开口不宜设斜梯 4.6卧式容器人孔设置在筒体侧面时，容器内部宜设置踏步和把手。 4.7卧式容器如有保温（保冷），接管伸出长度应考虑保温层的厚度，如容器上部设有平台，接管法兰面宜高出平台顶面100mm 4.8卧式容器加强圈的设置应按GB150.3和NB/T47042的规定，
5强度计算
5. 1月 卧式容器的强度计算应按NB/T 47042的规定执行。 5.2鞍式支座应按JB/T4712.1的规定选用，当设计条件超出JB/T4712.1的规定时，应按NB/T 47042和JB/T4712.1的规定单独进行核算。 5.3快开盲板宜按GB150.3和HG/T20582的规定设计计算，同时需满足SY/T0556的要求。 5.4卧式容器内置的加热盘管等承压元件应进行强度、刚度、稳定性校核。 5.5对于高温或低温卧式容器鞍座的长圆螺栓孔，宜按下式校核长圆螺栓孔的长度：
l≥2Lα| T -T2
...(1)
...
式中: 1 -地脚螺栓长圆螺栓孔的长度，mm; L一—容器固定端鞍座和该长圆螺栓孔滑动端鞍座之间的距离，mm;
容器在最高/最低设计温度与安装温度之间的平均线膨胀系数，℃-1；
α
T1 容器最高/最低设计温度，℃； T 容器安装温度，℃。
6制造、检验与验收
6.1 卧式容器制造、检验及验收应符合NB/T47042的规定。 6. 2 卧式容器热处理应按GB150.4和GB/T30583的规定。 6.3卧式容器耐压试验的方法、要求和试验压力值应按Q/SY06007.1的规定。 6.4泄漏试验应在耐压试验合格后进行，泄漏试验的方法、要求和试验压力值按Q/SY06007.1的规定。耐压试验和泄漏试验应有相关安全措施 6.5带盘管的容器在水压试验后，应彻底清除盘管中的水渍。 6.6容器不可拆卸内构件，在运输过程中应充分考虑支撑等保护措施。
2 Q/SY 06007. 2—2016
参考文献
L1] GB150.1～150.4　压力容器 [2] TSG R0004 固定式压力容器安全技术监察规程
