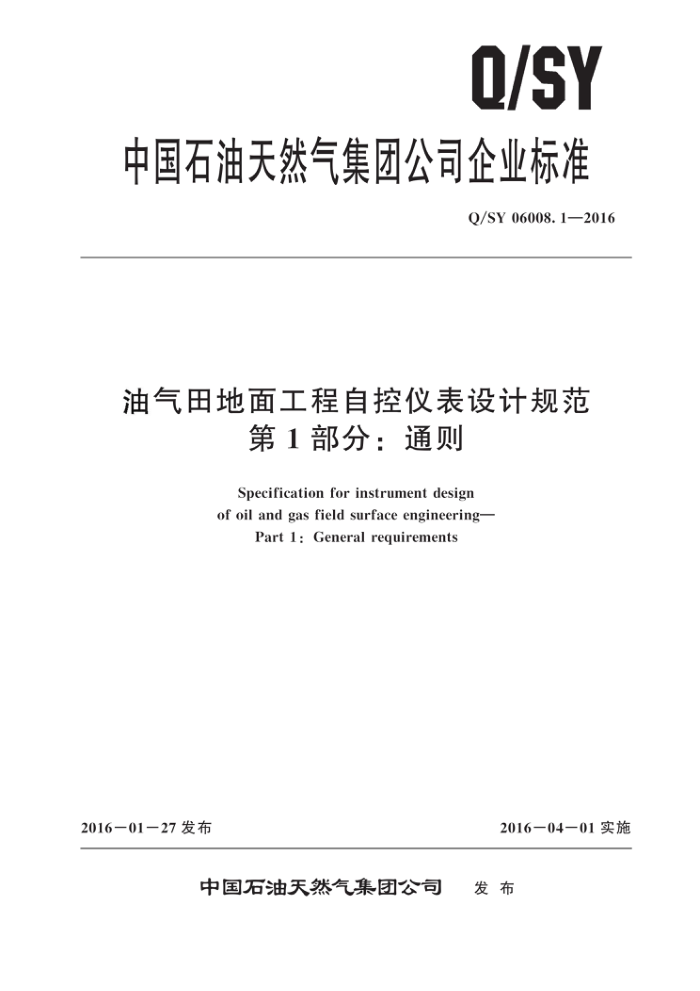

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06008.1—2016
油气田地面工程自控仪表设计规范
第1部分：通则 Specification for instrument design of oil and gas field surface engineering-
Part 1: General requirements
2016—01—27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06008.1—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义
仪表选型计算机控制系统 5. 1 SCADA 系统 5. 2 基本过程控制系统 5.3 安全仪表系统 5. 4 火气系统 6 控制室
4
5
仪表安装供电和供气 8.1　供电 8.2　供气 9接地 10 电线电缆和仪表测量管道
7 Q/SY 06008.1—2016
前言
Q/SY06008《油气田地面工程自控仪表设计规范》是油气田地面工程设计系列标准之一。该标准分为以下6个部分：
第1部分：通则；第2部分：仪表选型；第3部分：监控与数据采集系统（SCADA)；
—第4部分：控制室；
第5部分：仪表安装；一第6部分：仪表接地。 本部分为Q/SY06008的第1部分本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
一
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：王沁、周明军、李峰、黄永忠、李卫成、刘志荣、钟小木。
I Q/SY 06008.1—2016
油气田地面工程自控仪表设计规范
第1部分：通则
1范围
Q/SY06008的本部分规定了油气田地面工程自控仪表系统现场仪表设计选型、计算机控制系
统、控制室、仪表安装、供电和供气、接地以及电线电缆和仪表管道管缆等设计一般原则。
本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端地面工程新建及改扩建项
目。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836（所有部分） 爆炸性环境 GB 4208外壳防护等级（IP 代码） GB 50058 3爆炸危险环境电力装置设计规范 GB 50116　火灾自动报警系统设计规范 GB50493石油化工可燃气体和有毒气体检测报警设计规范 GB/T 50770　石油化工安全仪表系统设计规范 GB/T 50823油气田及管道工程计算机控制系统设计规范 GB/T 50892 油气田及管道工程仪表控制系统设计规范 SH/T 3160　石油化工控制室抗爆设计规范 SH/T 3164　石油化工仪表系统防雷工程设计规范 SY 6503石油天然气工程可燃气体检测报警系统安全规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
计算机控制系统 computer control system 由一台或多台计算机、控制器、相关硬件、软件和通信网络组成的对生产过程进行监视、控制及
管理的控制系统。 3. 2
监控与数据采集系统 supervisory control and data acquisition system (SCADA) 以多个远程终端监控单元通过有线或无线网络连接起来，具有远程监测控制功能的分布式计算机
控制系统。 3.3
分散控制系统distributed control systems (DCS) 控制功能分散、操作显示集中、采用分级结构的计算机控制系统，也称为分布式控制系统，或集
Y Q/SY 06008.1—2016
散控制系统。
［GB/T 50823—2013，定义2.1.6]
3. 4
集成控制系统integrated control systems （ICS) 将各自独立运行的基本过程控制系统、安全仪表系统和/或火气系统，通过通信网络链接在一起、
共享操作显示的控制系统。 3.5
可编程序控制器programmable logic controller （PLC) 种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用了可编程序的存储器，用
于在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字或模拟式的输人和输出操作，控制各种类型的机械或生产过程。 3. 6
远程终端单元 remote terminal unit (RTU) 针对通信距离较长和工业现场恶劣环境而设计的具有模块化结构的特殊的计算机控制系统，它将
末端检测仪表和执行机构与远程主控制系统连接起来，具有数据采集、控制和通信功能，它能接收主控制系统的操作指令，控制末端的执行机构动作。 3.7
基本过程控制系统basic process control system (BPCS) 不执行任何安全完整性等级大于或等于1级的安全仪表功能，响应过程测量以及其他相关设备、
其他仪表、控制系统或操作员的输入信号，按过程控制规律、算法、方式，产生输出信号实现过程控制及其相关设备运行的系统。 3.8
安全仪表系统 safety instrumented system （SIS) 实现一个或多个安全仪表功能的仪表系统。
3. 9
火气系统 fire gas & smoke detection and protection system (FGS) 用于监控火灾和可燃气体、有毒气体泄漏并具备报警和消防、保护功能的安全控制系统。
3.10
危险hazard 导致人身伤害或疾病、财产损失、环境破坏等事件的可能。
3.11
安全状态　safe state 达到安全时受控设备（用于制造、加工或其他活动的设备、机器、机械或成套装置）的状态。
3.12
安全仪表功能safety instrumented function 为了防止、减少危险事件发生或保持过程安全状态，用测量仪表、逻辑控制器、最终元件及相关
软件等实现的安全保护功能或安全控制功能 3.13
故障fault 可导致功能单元执行能力降低或丧失的异常状况。
3.14
安全完整性 safety integrity 在规定的时间和条件内，安全仪表系统完成安全仪表功能的平均概率。
2 Q/SY 06008.1—2016
5.3.2安全仪表系统的工程设计应兼顾可靠性、可用性、可维护性、可追溯性和经济性，应防止设计不足或过度设计。 5.3.3安全仪表系统应由测量仪表、逻辑控制器和最终元件等组成。 5.3.4安全仪表系统的功能应根据过程危险及可操作性分析，人员、过程、设备及环境的安全保护，以及安全完整性等级等要求确定。 5.3.5石油天然气地面工程生产过程的安全完整度等级不应高于 SIL3 级。 5.3.6安全仪表系统宜独立于基本过程控制系统，并独立完成安全仪表功能。在过程测控点较少且安全完整性等级小于或等于 SIL2级的场合，可使用一套 SIS 控制器完成 BPCS 和 SIS系统功能 5.3.7安全仪表系统应设计成故障安全型。当安全仪表系统内部产生故障时，应能按设计预定方式，将过程转人安全状态。 5.3.8安全仪表系统的设计应遵循 GB/T 50770 和 GB/T 50823 的相关要求。 5.4火气系统 5.4.1在石油天然气地面工程中生产或使用可燃气体及有毒气体的工艺装置和储运设施的区域内对可能发生的可燃气体泄漏进行检测时，应遵循SY6503的相关要求；对可能发生的有毒气体泄漏进行检测时，应遵循GB 50493 的相关要求。 5.4.2火灾自动报警系统的设计应遵循 GB 50116 的相关要求。
6控制室
6.1控制室的工程设计应符合职业卫生、安全和环境保护的要求。控制室设计应符合 SH/T 3160 的规定。 6.2控制室功能及面积应根据石油天然气项目的规模和特点，并结合管理和生产模式的不同要求进行设置。
7　仪表安装
7.1仪表应安装在测量准确，便于观察、操作、维修的位置，避开振动、高温、静电和电磁干扰无法避开时，应选择适合工况的仪表或采取相应的防护措施。 7.2仪表安装方式应保证测量的真实性和准确性。 7.3当仪表不能满足环境条件时，应采取防护措施。 7.4与仪表连接的工艺过程连接头、管阀件的压力等级和材质不应低于所在工艺设备或管道的相关要求。 7.5流量测量仪表和控制阀应在工艺管道吹扫后安装，流向应与工艺介质流向一致。 7.6取压和测温元件在同一管段上安装时，取压点应在测温元件前（按介质流向）。 7.7仪表安装应符合 GB/T 50892 的有关规定。
８供电和供气
8.1供电 8.1.1仪表供电范围应包括控制室内的电子仪表、计算机控制系统、火气、安全仪表系统和现场仪表设备用电。 8.1.2仪表供电系统应满足用电仪表的电源类型、电压等级等要求。 4
