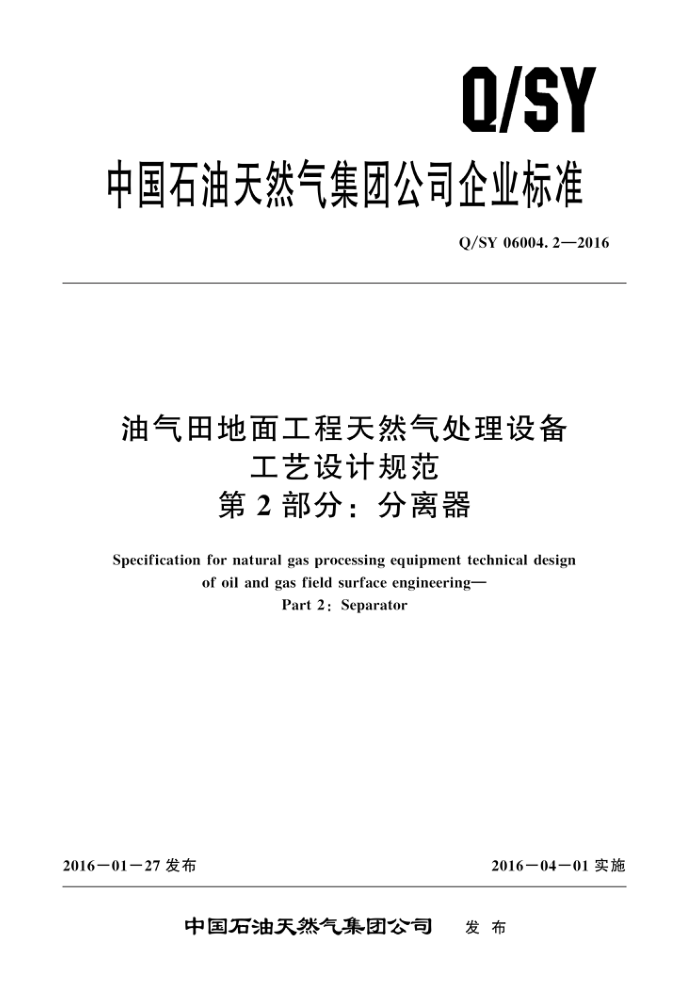

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06004. 2—2016
油气田地面工程天然气处理设备
工艺设计规范第2部分：分离器
Specification for natural gas processing equipment technical design
of oil and gas field surface engineering-
Part 2 : Separator
2016一01一27 发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06004. 2—2016
目 次
前言
.....
......
........
范围规范性引用文件术语和定义分离器的类型 4. 1 一般规定 4. 2 重力分离器 4. 3 三相分离器 4. 4 过滤分离器 4. 5 段塞流捕集器 5结构设置 5.1 防涡流挡板设置 5. 2 其他
1
2
3
4 Q/SY 06004. 2—2016
前言
Q/SY06004《油气田地面工程天然气处理设备工艺设计规范》是油气田地面工程设计系列标准之一。该标准分为以下6个部分:
第1部分：通则；一第2部分：分离器; 一一第3部分：塔器;
一
第4部分：换热器；第5部分：空冷器；
一
一第6部分：泵。 本部分为Q/SY06004的第2部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：刘改焕、肖秋涛、陈运强、程林。
II Q/SY 06004. 2—2016
油气田地面工程天然气处理设备工艺设计规范
第2部分：分离器
1范围
Q/SY06004的本部分规定了重力分离器、气液液三相分离器、段塞流捕集器、过滤分离器的主要工艺设计原则和一般性要求，包括了不同类型的分离器选型原则、工艺参数的确定原则、容器的计算原则、结构和管口设置原则等。
本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端新建及改扩建项目。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50350油气集输设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
切线长度 tangent length 封头与封头圆筒间的连线称为切线，切线间的距离称为切线长度，用TL表示。
3. 2
长径比 length-diameter ratio 分离器的切线长度和分离器直径的比例。
3.3
停留时间 residence time 在操作条件下，从流体进人空容器开始计时，到流体液面达到允许的最大值时所需的时间。
3. 4
防涡流挡板 anti-swirl baffle 在液体流出口（通常指容器的底部出口），为防止液体流出处产生涡流，在出口处设立的挡板
3.5
气体出口挡板 gas outlet damper 存在气液两相的容器内，为减少气体流出时夹带液滴，在气体出口处设置的挡板。
3.6
重力分离器 gravity separator 利用不同流体之间的密度差进行气液分离或者气一液一液分离的容器。
3.7
过滤分离器　filter separator 在气体分离的气流通道上增加了过滤介质或过滤元件的分离器。
