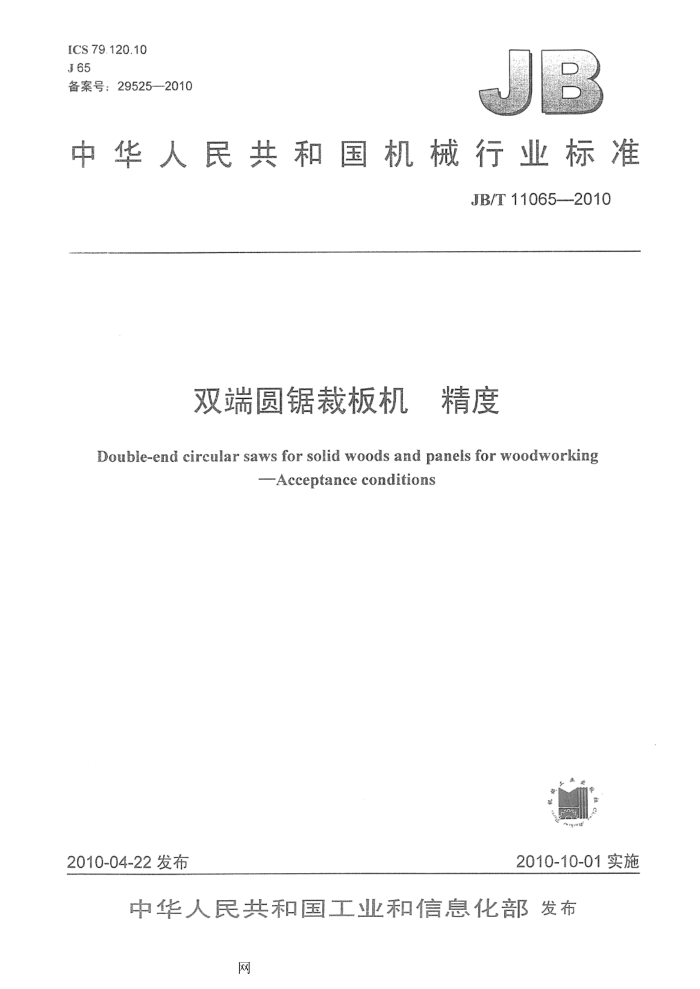

ICS 79.120.10 J65 备案号：29525—2010
中华人民共和国机械行业标准
JB/T11065--2010
双端圆锯裁板机精度
Double-end circular saws for solid woods and panels for woodworking
-Acceptanceconditions
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布
网 JB/T11065--2010
目 次
III
前言
.....................................
范围规范性引用文件简要说明.
...-......
2. 3
4 验收条件和公差一几何精度和工作精度检验 4.1几何精度检验 4.2工作精度检验. 表1机床几何精度检验表2机床工作精度检验
.....3
----
网 JB/T11065---2010
前言
本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：山东工友集团股份有限公司。 本标准起草人：宋志敏、王志贵、张淑涛、江万里。 本标准为首次发布。
II
网 JB/T11065---2010
双端圆锯裁板机精度
1范围
本标准规定了双端圆锯裁板机的几何精度及工作精度，并给定了相应的公差，适用于一般用途、普通精度的双端圆锯裁板机。
本标准只规定机床精度检验，不适用于机床的运动试验（如振动、异常噪声、零部件的爬行等检验）也不适用于机床的特性检验（如速度、进给量等），这些检验一般均在机床精度检验前进行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4171-1999木工机床精度检验通则 3简要说明 3.1本标准中的所有尺寸和公差的单位均为毫米。 3.2在机床检验前，应按JB/T4171-1999中3.1调整好机床，尤其是机床的安装，主轴和其他运动部件的升温，以及检验方法，检具误差不得超过被检项目公差的1/3。 3.3本标准中几何检验的顺序是按机床装配顺序给定的，其不限制实际检验时的顺序。为了便于检具的安装和检验的进行，可按任意顺序检验。 3.4当本标准给定的检验项目不可能实现时，就无须逐项检验。 3.5检验项目的选择由用户决定，并与制造商达成一致意见，于机床定货时明确规定。被选择检验的项目往往是与用户感兴趣的机床性能有关。 3.6在工件加工方向上的运动称为纵向运动。 3.7当确定测量范围不同于本标准规定的测量范围上的公差时，应考虑公差的最小折算值为 0.01 mm. 4验收条件和公差一几何精度和工作精度检验 4.1几何精度检验
机床几何精度检验按表1的规定。 4.2工作精度检验 4.2.1本标准对机床的工作精度检验作了规定的同时，允许用户与制造商之间在预先的协议中另行规定工作精度检验。 4.2.2试验条件： 4.2.2.1试件基准面的平面度0.15/1000。 4.2.2.2按图示规格进行板材下料加工 4.2.2.3锯片制造质量应符合有关标准的规定。 4.2.3机床工作精度检验按表2的规定。
1
网 JB/T11065--2010
表1机床几何精度检验
单位：mm
检验项目 公差 检 具 执行标准
序号
简 图
JB/T4171-1999
移动工作a：台面的平面 0.20
b:
度
α)横向的 4≤2000 平尺
直线度 0.30 塞尺 4.3.2.2.1
G1
2000<4 ≤2600 0.40
4.3.4
量块
b）纵向和
对角线方向的 A>2 600 直线度 0.50 靠板的直 在1000长度 平尺
G2
4.2.1.2.2.2
塞尺
线度
上：0.20
主轴径向圆跳动
G3
0.03
指示器
4.8.2.2
OE
Db≤100 0.03 D>100 0.04
主轴法兰盘的端面圆跳动
指示器
G4
4.10.2
角尺塞尺检验圆盘
锯片对移动工作台面 0.15/100 的垂直度
G5
4.7.1.2.2.2
移动工作台沿工作方 在1000长度指示器
G6
4.4.2.2.2.2.2
检验圆盘
向运动对锯上：0.25
3 3 片的平行度
2
网 JB/T11065--2010
表1(续)
执行标准 JB/T4171--1999
序号
简 图
检验项目 公差 检具
锯片滑座横向移动时 在1000长度指示器与工作台面 上：0.25
G7
4.4.2.2.2.2.2
平尺
的平行度
A表示被测工作台长度尺寸。 bD表示被测法兰盘直径。
表2机床工作精度检验
单位：mm 检验方法见 JB/T4171-1999
试验材质和检验加工条件
序号
简 图
公差 检具
项目
锯剖面的直线度 0.50 塞尺
平尺
P1
6.3.2.2
试件为含水率不超过10% 的中密度纤维板
2
1000
用钢卷尺直接测量加工试件的对角
锯副面的对角线 0.80 误差
P2
钢卷尺 线长度，所测两对
角线长度之间差值即为对角线误差
3
