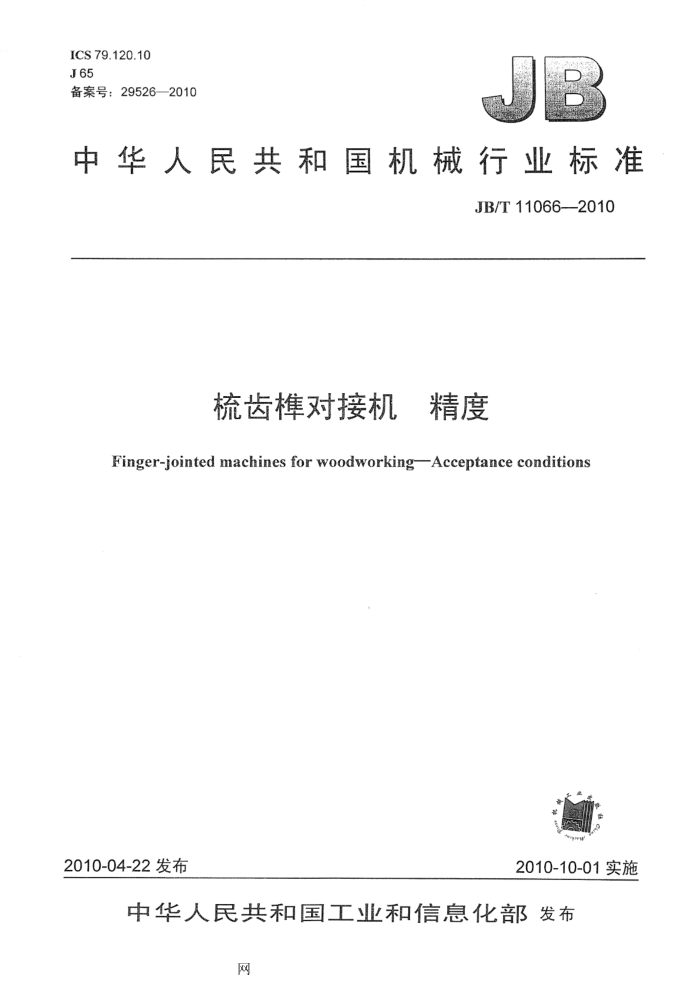

中华人民共和国机械行业标准
JB/T11066--2010
梳齿椎对接机 精度
Finger-jointed machines for woodworking-Acceptance conditions
2010-04-22发布
2010-10-01实施 目 次
前言
一
范围 2 规范性引用文件．简要说明. 4验收条件和公差几何精度和工作精度检验 4.1几何精度检验 4.2工作精度检验，表1机床几何精度检验表2机床工作精度检验 前言
本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：山东工友集团股份有限公司。 本标准起草人：宋志敏、王志贵、江万里。 本标准为首次发布。 梳齿棒对接机精度
1范围
本标准规定了梳齿样对接机的几何精度及工作精度，并给定了相应的公差，适用于一般用途、普通精度的梳齿样对接机。
本标准只规定机床精度检验，不适用于机床的运动试验（如振动、异常噪声、零部件的爬行等检验）也不适用于机床的特性检验（如速度、进给量等），这些检验一般均在机床精度检验前进行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容》或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4171-1999木工机床精度检验通则 3简要说明 3.1本标准中的所有尺寸和公差的单位均为毫米。 3.2在机床检验前，应按JB/T4171一1999中3.1调整好机床，尤其是机床的安装，主轴和其他运动部件的升温以及检验方法，检具误差不得超过被检项目公差的1/3。 3.3本标准中几何检验的顺序是按机床装配顺序给定的，其不限制实际检验时的顺序。为了便于检具的安装和检验的进行，可按任意顺序检验。 3.4当本标准给定的检验项目不可能实现时，就无须逐项检验。 3.5检验项目的选择由用户决定，并与制造商达成一致意见，于机床定货时明确规定。被选择检验的项目往往是与用户感兴趣的机床性能有关。 3.6在工件加工方向上的运动称为纵向运动。 3.7当确定测量范围不同于本标准规定的测量范围上的公差时，应考虑公差的最小折算值为0.01mm 验收条件和公差一几何精度和工作精度检验
4
4.1几何精度检验
机床几何精度检验按表1的规定。
表1机床几何精度检验
单位：mm 执行标准 JB/T4171—1999
检验项目
公差 检具
序号
简 图
在1000 长度上： 0.30
平尺、 塞尺
工作台面的直线度
G1
4.2.1.2.2.2 裴1 (续) 检验项目
执行标准 JB/T4171--1999
公差 检具
序号
简 图
在1000 长度上： 20:30
平尺、 塞尺
纵向靠板的直线度
4.2.1.2.2.2
G2
在1000 平尺、
4.2.1.2.2.2
横向靠板的直线度
长度上
G3
塞尺
0.20
纵向靠板、横向靠板的工作面分别对工作台面的直度
角尺。 塞尺
4.7.1.2.2.2
0.10/60
G4
在1000 长度上：
4.4.1.2.2.2 在上压板工作面全
平尺、 塞尺
上压板工作面直线度
G5
长上测量
0.35.
4.4.1.2.4.1
液压缸活塞杆轴线对纵向靠板 0.20/100 指示器 在液压缸活塞杆全面的平行度
G6
长上测量 表1(续) 检验项目
执行标准 JB/T 4171—1999
序号
简 图
公差 检 具
液压缸活塞杆轴线和侧面气缸
活塞杆轴线分别 0.20 指示器对工作台面的平行度
G7
4.4.1.2.4.1
截锯主轴径向
圆跳动 NS 0.03
Gga
指示器
4.8.2.2
D<80 0.03 D>80 0.04
法兰盘的端面圆跳动
指示器
4.10.2
G9
检验盘、
锯片对工作台面的垂直度
G10
0.10/100 角尺、
4.7.1.2.2.2
业
塞尺
中 表 1（续）
执行标准 JB/T41711999
序号
简 图
公差 检 具
检验项目
角尺指示器 R为测量半径150
锯轴轴线对纵向靠板的平行度
4.4.1.2.4.3
G11
0.15
a具有下料锯结构的机床检验标准中第G8一G11项。 bD表示被测法兰盘直径。
4.2工作精度检验 4.2.1本标准对机床的工作精度检验作了规定的同时，允许用户与制造商之间在预先的协议中另行规定工作精度检验。 4.2.2由于梳齿板料对接的特殊性，机床工作精度检验可由用户进行。 4.2.3试验条件： 4.2.3.1试件基准面的平面度0.20/1000。 4.2.3.2 按设计规范进行梳齿样对接。 4.2.3.3 梳齿样加工质量应符合有关标准的规定。 4.2.3.4 拼接时用胶质量应符合有关标准规定。 4.2.4机床工作精度检验按表2的规定。
表2 机床工作精度检验
单位：mm 检验方法
检验项目
试验材质和加工条件
公差 检具
简 图
序号
试件对
按JB/T4171-
在1000 测量长度上 0.40
平尺 1999中6.3.2.2进行塞尺 检验
试件尺寸： 接后两基 20×40（厚度 准面的直 X宽度），含 线度水率不超过 12%的硬杂木
m
P1
在纵向检验
试件对 应可靠，接胶合后 不得有缝的牢固性 隙和缺陷
目测、手感
P2
加工梳齿板原料质量应符合有关规定。 1901
L/af
