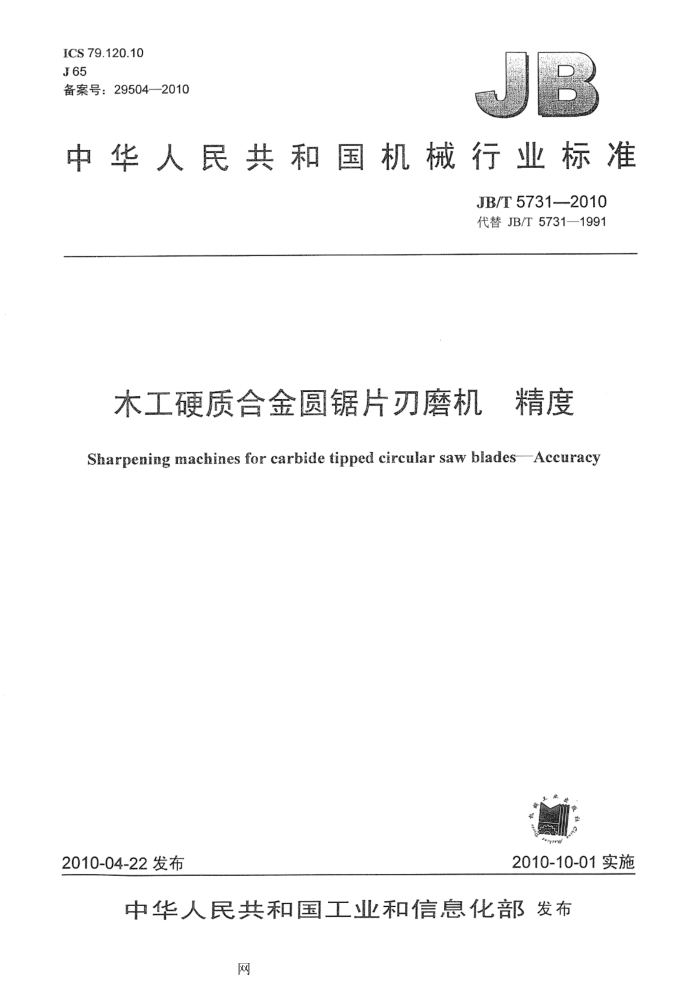

中华人民共和国机械行业标准
JB/T 5731--2010 代替JB/T5731—1991
木工硬质合金圆锯片刃磨机精度 Sharpening machines for carbide tipped circular saw blades--Accuracy
2010-10-01实施
2010-04-22发布 目 次
.III
前言.
..
范围. 2 规范性引用文件 3简要说明 4几何精度检验
1
.......
.........
.-
工作精度检验，
....2
5 前言
本标准代替JB/T5731--1991《木工硬质合金圆锯片刃磨机精度》。 本标准与JB/T57311991相比，只按有关规定进行了编辑性修改，技术内容未改变。 本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：佛山市顺德区锐亚机械有限公司。 本标准主要起草人：周华标、何雪莉。 本标准所替代标准的历次版本发布情况为：
JB/T5731—1991. 木工硬质合金圆锯片刃磨机精度
1范围
本标准规定了木工硬质合金圆锯片刃磨机的几何精度和工作精度。 本标准适用于木工硬质合金圆锯片刃磨机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而。鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4171-1999木工机床精度检验通则 3简要说明 3.1按JB/T4171-1999中3.1调整好机床的安装水乎。将水平仪放置在机床的中间位置，水平仪在纵向和横向的读数均不得超过0.10/1000。 3.2本标准所列的精度检验项目顺序，并不表示实际检验次序，为使检验方便可按任意次序进行检验。 3.3当测量长度与本标准规定长度不同时，公差应按JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.001mm。 4几何精度检验
机床几何精度检验见表1。
表1 检验项目
检验方法见 JB/T4171-1999
公差 mm
序号
简 图
检验工具
0
砂轮主轴的径向圆跳动
指示器
4.8.2.2
G1
0.008
砂轮主轴的轴向窜动
钢球、 指示器
.G2
0.005
4.9.2 表1(续)
公差 mm
检验方法见 JB/T4171-1999
序号
简 图
检验工具
检验项目
砂轮法兰盘支承面的端面圆跳 0.020 动
指示器
4.10.2
G3
砂轮法兰盘支
承面对锯片夹板 0.25/100 角尺
NER
4.7.1.2.2.4
G4
检验圆盘
支承面的垂直度
4.7.1.2.2.4 在最大摆动角度的位置上重复进行四次测量
测角器平尺检验圆盘
砂轮摆动角度的对称度
30°
G5
5.1.2 重复进行七次 .测量
进给爪运动的重复定位精度
0.020
指示器
G6
砂轮架上下运动的重复定位精 0.030 指示器 重复进行七次
5.1.2
G7
测量
度
9
5工作精度检验 表2
单位：mm 检验方法见 JB/T4171—1999
切削条件 检验项目
序号
简 图
公差
检验工具
D≤200 0.10
试件为木工硬质合金， 圆锯片的径 200≤D≤315 圆锯片齿形 向圆跳动
指示器
P1
4.8.2.2
0.14 315 为平齿
0.18
O
刃 前角磨 后角后齿的角
±1°
角度测量仪
P2
测量相邻10个齿
其他角
30
对误 相
差锯齿刃磨表 Ra 0.8 μm 样板或
粗糙度
P3
面粗糙度
粗糙度测量仪 1
L/H
