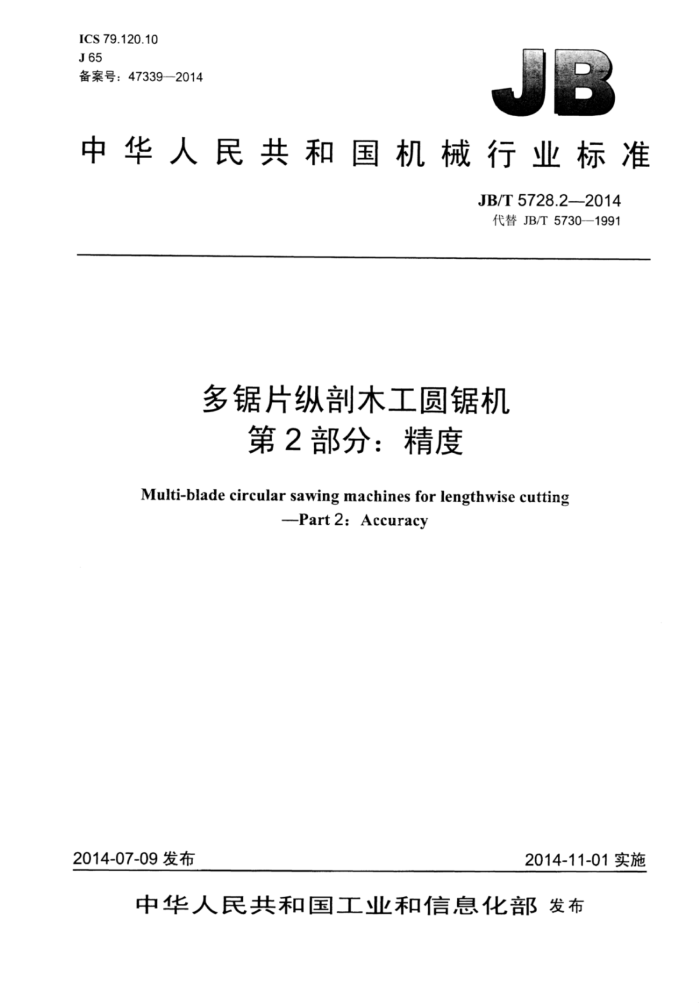

ICS79.120.10 J65 备案号：47339—2014
中华人民共和国机械行业标准
JB/T5728.2—2014 代替JB/T5730—1991
多锯片纵部木工圆锯机
第2部分：精度
Multi-blade circular sawing machines for lengthwise cutting
-Part 2: Accuracy
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华 人民共和国
机械行业标准多锯片纵剖木工圆锯机
第2部分：精度 JB/T 5728.22014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12382 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T572S.2-2014
目 次
前言. 范围. 2 规范性引用文件. 一般要求
1
3 X
0
IIII0.
几何精度检验工作精度检验
一 JB/T5728.2—2014
前言
JB/T5728《多锯片纵剖木工圆锯机 精度》分为三人部分：一第1部分：参数；一第2部分：精度；
一第3部分：技术条件。 本部分是JB/T5728的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T5730—1991《多锯片纵木工圆锯机精度》。与JB/T5730—1991相比主要技术变
化如下：
—增加了前言； —修改了第2章；一删除原标准的3.1。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：邵武市振达机械制造有限责任公司、江苏江佳机械有限公司、晋江市神工机械制
造有限公司、福建省得力机电有限公司、闽侯县联翔木工机械厂、临海市华洲机械有限公司。
本部分主要起草人：杨华、王均东、翁志纯、周富海、林文信、范庆平。 本部分所代替标准的历次版本发布情况为：
JB/T5730—1991。
II JB/T5728.2—2014
多锯片纵剖木工圆锯机
第2部分：精度
1范围
JB/T5728的本部分规定了多锯片纵剖木工圆锯机的几何精度和工作精度的要求及检验方法。 本部分适用于自动进给纵剖木工圆锯机。 本部分不适用于制材用的纵剖木工圆锯机（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T4171一1999木工机床精度检验通则
3一般要求
3.1在检验机床精度前，参照JB/T4171一1999中3.1的规定，调整好机床的安装水平。将水平仪放置在机床的工作台面中央，水平仪在纵向和横向的读数均不得超过0.10/1000。 3.2本部分所列的精度检验项目顺序，并不表示实际检验次序，为使检验方便可按任意次序检验。 3.3当测量长度与本部分规定长度不同时，公差应按JB/T4171一1991中2.2.1.1的规定，按能测量的长度进行折算，最小折算值为0.01mm。
4几何精度检验
几何精度检验按表1的规定。
表1
单位为毫米检验方法参照
序号
公差 检验工具 JB/T4171-1999的
检验项目
简 图
条款
a) 0.03 b) 0.05
指示器
4.8.2.2
锯轴的径向圆跳动
G1
1 JB/T5728.2--2C14
表1 (续）
检验方法参照
简图
公差
序号
检验项目
检验工具 JB/T4171—1999的
条款
锯片法兰盘的端面 在100直径上圆跳动
G2
指示器
4.10.2
为0.03
锯轴轴线对导向板面的垂直度
指示器平尺
G3
0.12
4.7.1.2.1
500≤L≤1000 平尺 0.20
导向板面的直线度
G4
4.2.1.2.2.2
塞尺
锯轴轴线对履板导轨的平行度
指示器桥板
0.10
4.4.1.2.4.1
指示器检验圆盘 4.7.2.2.3.2.2 桥板
锯轴轴线对履板运动方向的垂直度
G6
0.12
H JB/T5723.2—2014
表1(续)
检验方法参照
序号
简图
检验项日
公差
检验工具 JB/T4171—1999的
条款
250
平尺桥板塞尺
压辊对履板面的平行度
G7
0.20
4.4.1.2.4.2
工作台面的平面度: a）纵向直线度 0.20 b）横向直线度
4≤1000时为
平尺塞尺量规
G8
4.3.2.2.1
A>1000时为
c)对角线方向直线 0.30 度
锯轴轴线对工作台面的平行度
G9
0.10
指示器
4.4.1.2.4.1
O
C
角尺塞尺检验圆盘
锯片对工作台面的垂直度
G10
4.7.1.2.2.2
0.10/100
250
上辊筒对工作台面的平行度
G11
0.20
指示器
4.4.1.2.4.1
Q
下辊筒对工作台面的平行度
0.05
指示器
4.4.1.2.4.1
口
G12
一
250
注：辊筒进给的机床G5~G6G7不作考核，履带进给的机床G8~G9、G10、G11、G12不作考核
n JB/T5728.2—2014
5工作精度检验
工作精度检验见表2。
表2
单位为毫米
检验方法
检验项目
序号
简 图
公差 检验工具 JB/T4171—1999的
切削条件
条款
在1000 测量长度上为0.25
平尺塞尺
a）试件为含水率不 锯剖面的直大于15%的松木或其 线度他中软木材；尺寸为： 1100×125×40：基准面的平面度在1000 上为0.15 b）按设计规范进行 均匀度锯剖，锯片数超过4 片时，按4片进行锯剖 c）锯片的质量应符 锯剖面对基
6.3.2.2
P1
锯板厚度的 在1000
测量长度上 游标卡尺为0.40
6.3.5
P2
角尺
0.20/100 塞尺
6.3.4
P3
准面的垂直度
合标准要求
检验平板
