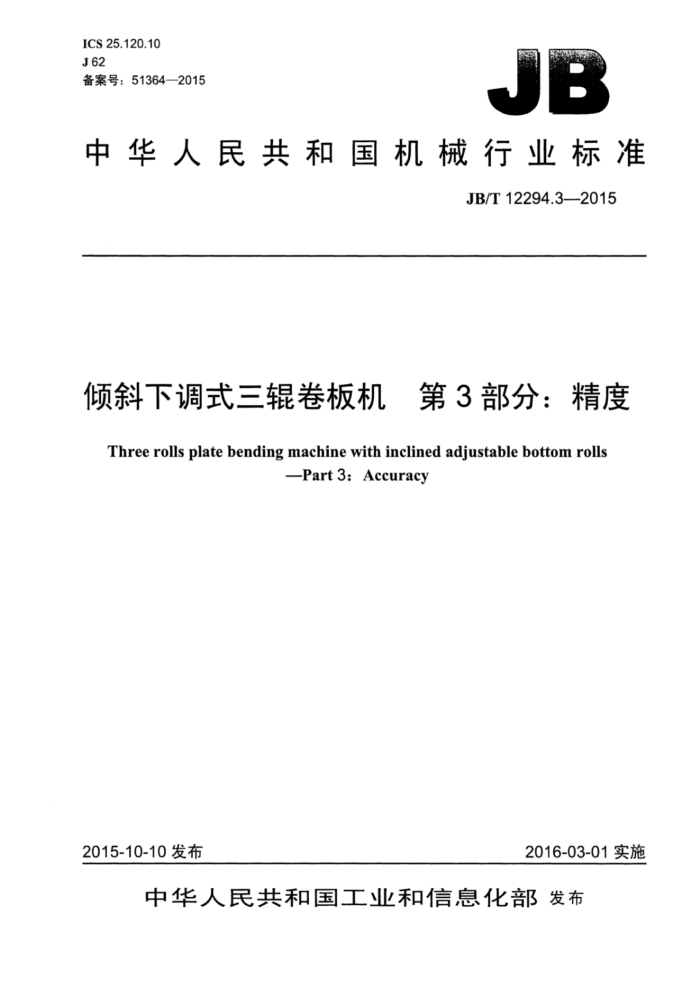

ICS25.120.10 J62 备案号：51364—2015
中华人民共和国机械行业标准
JB/T12294.32015
倾斜下调式三辊卷板机 ，第3部分：精度
Three rolls plate bending machine with inclined adjustable bottom rolls
-Part 3: Accuracy
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12294.3—2015
目 次
前言。 范围. 2规范性引用文件，．精度检验 3.1 简要说明... 3.2 精度检验条件 3.3 几何精度允差及检验方法..
II
图1 精度检验用板材图2 加载示意.
表1 几何精度充差和检验方法 JB/T12294.3—2015
前言
JB/T12294《倾斜下调式三辊卷板机》分为三个部分：
一第1部分：型式和基本参数：第2部分：技术条件；第3部分：精度。
本部分为JB/T12294的第3部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：长治市钜星锻压机械设备制造有限公司、山东英才学院、深圳市华测检测技术股
份有限公司。
本部分主要起草人：申国庆、陈培丽、李世平、刘泽华、李波。 本部分为首次发布。
II JB/T12294.3—2015
倾斜下调式三辊卷板机第3部分：精度
1范围
JB/T12294的本部分规定了倾斜下调式三辊卷板机的精度及检验方法。 本部分适用于倾斜下调式三辊卷板机（以下简称卷板机）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定
3精度检验
3.1简要说明 3.1.1本部分所列的精度检验次序，并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意顺序进行检验。 3.1.2在精度检验过程中，不允许对影响精度的机构和零件进行调整。 3.1.3检验数据的数值修约以符合GB/T8170的规定。 3.2精度检验条件 3.2.1应使卷板机工作辊处于静载条件下检验相关工作辊之间的等距度。其加载方法应符合3.2.2和 3.2.3的规定。 3.2.2工作辊之间的等距度应在静载条件下进行检验，以消除工作辊辊颈与轴承体等机械零部件之间的间隙。推荐图1所示规格的板材为精度检验用板材。
说明：
一加载板材厚度，t≥50%的最大卷板厚度：一加载板材长度，1≥110%的两侧辊最大中心距；
-
b——加载板材宽度，b≥20%的最大卷板宽度。
图1精度检验用板材 JB/T12294.3—2015
3.2.3按图2所示在卷板机工作辑上加载。其中：L为50mm土3mm；L，为70mm～100mm（当工作辊端部为非圆柱表面时，应选择在圆柱表面内进行测量）。加载量应使被加载板材挠度变形不小于3倍的加载板材厚度。
加载板材
B
A
卫
LL
Li
图2加载示意
3.3几何精度允差及检验方法
卷板机的几何精度允差和检验方法见表1。
表1几何精度允差和检验方法
单位为毫米
序号
上辊直径 允差 检验工具
简图
检验方法
检验项目
国
a）将水平仪放在上辊的
中点上，并读数 b）把平尺放在下辊下极
卷板机的调平 a）纵向调平 b）横向调平
平尺、 水平仪
限位置，放置水平仪并读数（也可将水平仪放置在底座的加工平面上进行检验）
GO
0.2/1000
by
按3.2的规定对工作辊加载。在图2所示的A、B
≤200 0.60
内径千分尺或量
两点处用内径千分尺或量块、塞尺测量两侧辊之间的距离。等距度以两者之间距离差值的绝对值计按3.2的规定对工作辊加载。在图2所示的A、B
两侧辊之间的等距度
G1
>200500 0.65
块、塞尺
>500 0.70
≤200
0.50
内径千两点处用内径千分尺或量分尺或量块、塞尺测量前侧辊与上块塞尺 辊之间的距离。等距度以
前侧辊对上辊的等距度
G2
>200~500 0.60
两者之间距离差值的绝对值计
0.70
>500
2 JB/T12294.3—2015
单位为毫米检验方法
表1几何精度充差和检验方法（续）
序号
上辊直径 允差 检验工具
简 图
检验项目
按3.2的规定对工作辊加载。在图2所示的4、B
≤200 0.50
内径千丙 两点处用内径千分尺或量
后侧辊对上辊的等距度
>200~500 0.60 分尺或量块、塞尺测量后侧辊与上
G3
块、塞尺 辊之间的距离。等距度以
两者之间距离差值的绝对值计在下工作辊与固定工作辊相距2mm内选一任意位置作为测量基准，使工
>500 0.70
内径千 作辊下降30mm~80mm
工作辊位移定位精度
±0.30 分尺或量 在左图所示的A.B两点测
G4
B
块、塞尺 量实际位移量。测量三次，
其与指令位移量的最大差值记作工作辊位移的定位精度操作卷板机便工作辊之间有一定的距离，在任意位置停止。如左图所示，在距离工作辊两端的A和
量块 B两点（当工作辊两端为非（或专用 圆柱面时，应在圆柱面端量块》、塞 部测量）用量块、塞尺（或尺、内径 专用量块、内径千分尺）千分尺、 测量其上、下辊之间的距直尺 离，并计算出两者的差值。
卷板机工作辊同步精度
BQ
G5
0.4
如此重复进行三次，取其中一次最大差值的绝对值记作工作辊运动的同步精度
注：对于采用机械传动的卷板机，G4和G5项目不做检验
