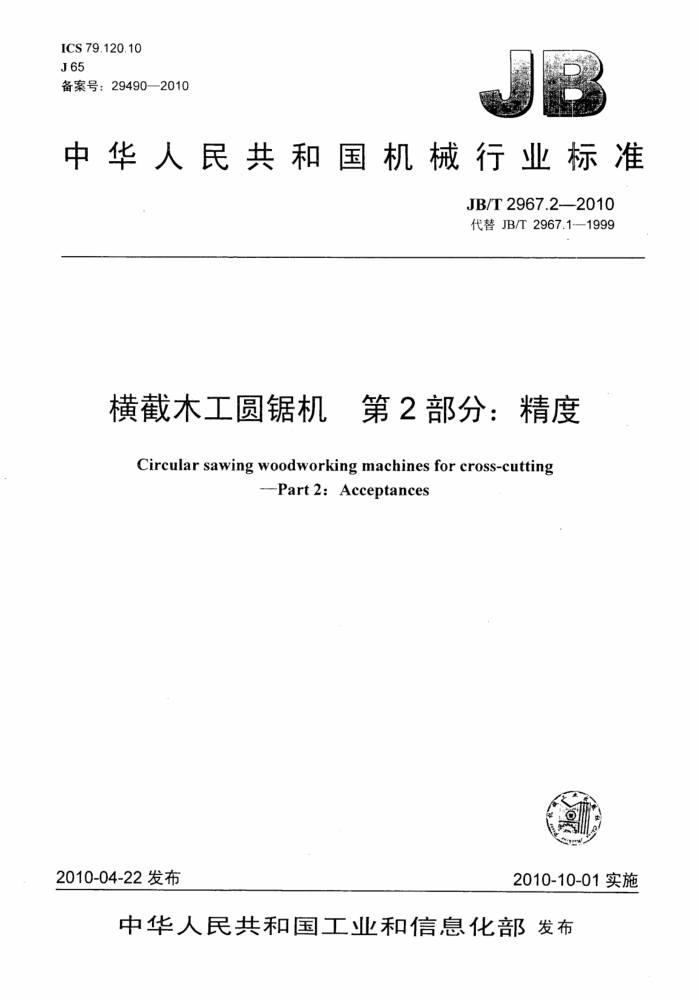

ICS 79.120.10 J65 备案号：29490—2010
中华人民共和国机械行业标准
JB/T2967.2--2010 代替JB/T2967.1-—1999
横截木工圆锯机 第2部分：精度
Circular sawing woodworking machines for cross-cutting
--Part 2: Acceptances
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布 JB/T2967.2—2010
次
目
III
前言
范围
1
2规范性引用文件
一般要求 4几何精度检验
工作精度检验
5
建筑321 标准查询网 www. jz321.net JB/T2967.2-2010
前 創言
JB/T2967《横截木工圆锯机》由两部分组成：
-第1部分：参数；第2部分：精度。
本部分为JB/T2967的第2部分。 本部分代替JB/T2967.1-—1999《横截木工圆锯机精度》。 本部分与JB/T2967.1一1999相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：福建邵武振达机械制造有限公司、江苏海潮科技股份有限公司。 本部分主要起草人：杨华、陈建心、杨高怀。 本部分所替代标准的历次版本发布情况为：
JB/T2971—1984; JB/T2967.1-1999
III JB/T2967.2--2010
横截木工圆锯机 第2部分：精度
范围
1
JB/2967的本部分规定了横截木工圆锯机（以下简称机床》的几何精度和工作精度的要求及检验方法。
本部分适用于锯片直径在315mm~1000mm的手动进料单锯片横截木工圆锯机 2规范性引用文件
下列文件中的条款通过JB/T2967的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4171一1999木工机床精度检验通则 3一般要求 3.1在机床检验前，应参照JB/T4171-1999中3.1调整好机床的安装水平，将水平仪放置在机床工作台中部，水平仪纵、横向读数均不得超过0.10/1000。 3.2当实测长度与本部分规定的长度不同时，公差应按JB/T4171—1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。 3.3本部分所列出的各项精度检验项目顺序并不表示实际检验次序，为了方便机床的装拆和检验，可按任意次序进行检验。 4几何精度检验
机床几何精度检验按表1规定。
表1
单位：mm
检验 检验方法按工具 JB/T4171-1999
序号
简 图
检验项目
公差 a和b 工作台长度 ≤6300.20 >630~1250
工作台面的平面
平尺量块塞尺
度 a：纵向直线度 b：横向直线度
4.3.2.2.1 4.3.4
GI
0.25 >1250 0.30
工作台长度 ≤6300.30 平尺 >630~1250 量块
工作台面的平面
度
4.3.2.2.1 4.3.4
G2
7：对角线方向直线度
塞尺
0.40 >12500.50
建筑321 标准查询网 www.jz321.net JB/T2967.2—2010
表1（续）检验项目
检验 检验方法按工具 JB/T4171-—1999
序号
公差
简 图
导板长度 ≤6300.15 >6300.25
平尺量块 4.2.1.2.2.1 塞尺
横截导板面的直线度
G3
指示
A=1000:0.40 器、 在α与b位置上 检验 4.4.2.2.2.2.2 的公差应是b>α 圆盘、
移动工作台纵向运动对锯片的平行度
G4
平尺
A=800 0.20 A>800-1250
0.25
平尺指示器
横截靠板运动对锯片的平行度
4>1250 0.30 在横裁靠板行程两端公差应是b>
4.4.2.2.2.2.2
G5
指示器、 平尺。
工作台横截靠板对其运动的垂直度
检验 4.7.2.2.2.2.1 圆盘
A=500为0.15
G6
2 JB/T2967.2—2010
表1 (续) 检验项目
检验 检验方法按工具 JB/T4171-1999
公差
序号
简 图
D≤3000.10 D>300-450
角尺、 塞尺
0.15 D≥4500.20 D为检验圆盘直径， 一般D~锯片直径
横截靠板对锯片的垂直度
G7
检验 4.7.1.2.2.2 圆盘
4.8.2.2 应在靠近法兰
锯轴的径向圆跳动
0.03
指示器 盘附近的锯轴光
G8
滑表面上进行检验
4.10.2
法兰盘的端面圆 d≤1000.03 跳动
指示器 F是轴向压力，
G9
d>100 0.04
法兰盘应锁紧
4.7.1.2.2.2
角尺、
塞尺、 角尺置于工作
A=100 e=0.10
锯片对工作台台面的垂直度
台上和靠在检验圆盘上，用塞尺进行检验
G10
检验圆盘
移动工作台纵向运动对工作台台面的平行度
在每300测量长度上为0.15
指示器 4.4.2.2.2.1
G11
4.3.2.2 将水平仪放在工作台台面靠近中央位置且平行于锯轴，工作台从最低位置上升，在全程上检验，水平仪读数的最大代数差值为平行度数值
工作台上升运动时，工作台台面的倾斜
G12
0.30/1000
水平仪
上升
3
建筑321 标准查询网 www. jz321.net JB/T2967.2--2010
表1（续)）检验项目
检验 检验方法按工具 JB/T4171—1999
序号
公差
简 图
锯轴上升运动对工作台台面的垂直度
在每100测量长 角尺度上为0.06
G13
4.7.2.2.2.1
指示器
5工作精度检验
工作精度检验按表2的规定。试件为常用木材，含水率不得超过15%。
表2
单位：mm 检验方法按 JB/T4171—1999
序号
公差 检验工具
简
图
检验项目
平尺量块塞尺
横向锯截面的直线度
P1
0.50
6.3.2.2
2540
6.3.4 把已锯剖的A面放在工作台台面上，再锯截B面。 用角尺和塞尺测量A面对B面的垂直度数值
在宽度和厚
角尺
横向锯裁面 度方向检验，在
P2
200测量长度上 塞尺为0.50
的垂直度 中华人民共和国
