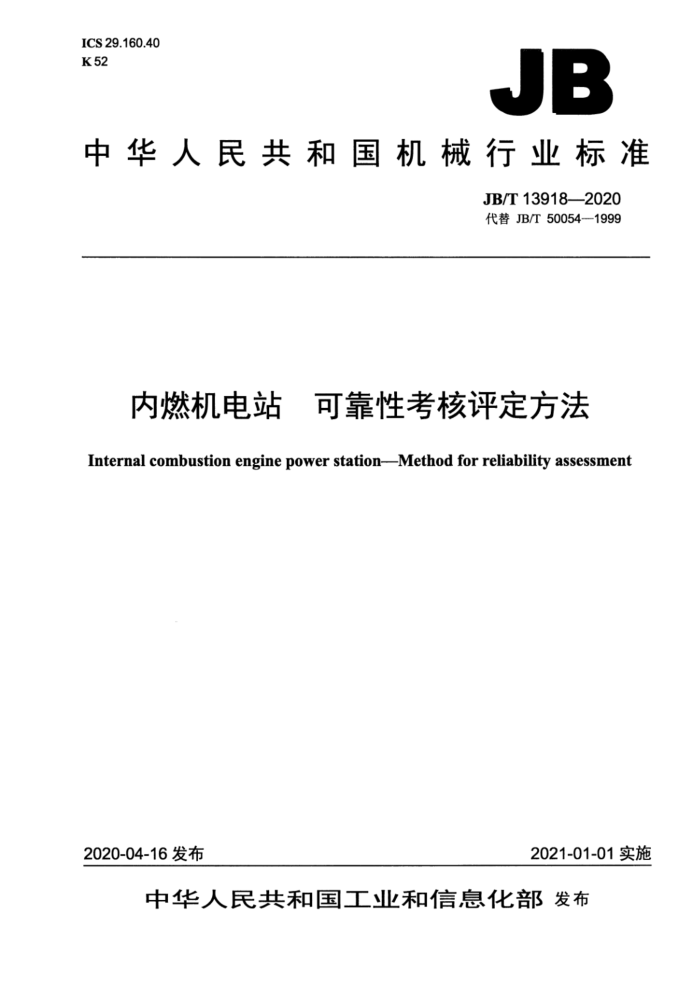

JB
中华人民共和国机械行业标准
JB/T13918—2020 代替JB/T50054-1999
内燃机电站 可靠性考核评定方法 Internal combustion engine power station-Method for reliability assessment
2020-04-16发布
2021-01-01实施 目 次
前言. 1范围 2规范性引用文件 3术语和定义 4可靠性考核项目
III
4.1首次故障前平均工作时间MTTFF. 4.2平均故障间隔时间MTBF. 4.3平均修复时间T 5可靠性考核方式. 5.1实验室可靠性试验考核. 5.2用户现场可靠性试验考核. 6试验规则与准备 6.1 抽样方式
6.2 样机数量.. 6.3 技术资料. 6.4 备品及附件 6.5 试验用仪器仪表 6.6 试验方法分类 6.7 试验条件. 6.8 试验时间. 7试验方法 7.1 恒定负载法. 7.2 交变负载法 7.3 现场使用法 8判定规则 8.1 故障分类及统计. 8.2 修复时间的统计. 8.3 检查方案的确定. 8.4 情况处理.. 8.5 试验报告附录A（资料性附录）人造故障模式清单。 A.1故障分布比例. A.2故障模式举例.. A.3人造故障分工.. 附录B （规范性附录）可靠性试验记录表
4
L
t
8
10 10 4 14 14 14 15 5 15 15 16 表3（现场条件）相关仪器仪表的精度表4可靠性和维修性试验（恒定负载）表5交变负载下的规定负载. 表6可靠性和维修性试验（交变负载）表7可靠性和维修性试验（现场使用）表．电站的故障模式及类别. 表 B.1 电站性能参数汇总表.. 表B.2 可靠性试验故障分析汇总表表B.3 试验用测试设备、仪器一览表表 B.4 可靠性试验抽样登记表
L
.6
0080880B881
8
.....
9
.10 ..16 16 17 17
80010088188 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T50054-1999《内燃机电站可靠性考核评定方法》，与JB/T50054—1999相比主要
技术变化如下：
增加了标准目录；一调整了适用范围；
一修改了可靠性考核项目；
修改了可靠性考核方式；一增加了试验准备的规定；一调整了判定规则，补充了故障模式及类别： —一修改了试验方法；一调整了附录内容。 本标准由全国移动电站标准化技术委员会（SAC/TC329）归口。 本标准起草单位：兰州电源车辆研究所有限公司、龙岩市海德馨汽车有限公司、郑州佛光发电设
备有限公司、深圳市东康电力设备有限公司、广东西电动力科技股份有限公司、上海科泰电源股份有限公司、昆山西马克动力机械有限公司，郑州金阳电气有限公司。
本标准主要起草人：刘正铭、钟德启、李小丽、陈鸿滨、廖海涛、胡耀军、李华、李锐敏。 本标准所代替标准的历次版本发布情况为：
JB/T50054—1995、JB/T50054—1999。 内燃机电站可靠性考核评定方法
1范围
本标准规定了用内燃机驱动交流工频（50Hz）、中频（400Hz）、双频（50Hz、400Hz）发电机和直流发电机的内燃机电站（含汽车电站、挂车电站、方舱电站、移动式发电机组、固定式发电机组（以下简称电站》的术语和定义、可靠性考核项目、可靠性考核方式、试验规则与准备、试验方法以及判定规则。
本标准适用于0.5kW~4000kW的电站。60Hz电站可参照执行
规范性引用文件
25
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20136一2006内燃机电站通用试验方法 JB/T8194内燃机电站术语
3术语和定义
JB/T8194界定的术语和定义适用于本文件。
4可靠性考核项目
4.1首次故障前平均工作时间MTTFF
首次故障前平均工作时间MTTFF应按公式（1）进行计算
MTTFF- 15 t+
(1)
t
s j=l
式中： MTTFF 首次故障前平均工作时间，单位为小时（h）；
S 被试电站发生首次故障（不计轻度故障）的台数：
第i台电站出现首次故障时的累计工作时间，单位为小时（h）； n 被试电站台数： t——试验期间未发生故障的第j台电站的累计工作时间，单位为小时（h)。
i
注：当S=0，即电站未出现故障（轻度故障除外）时，首次故障前平均工作时间MTTFF=
j=1
4.2平均故障间隔时间MTBF (2)
MTBF
式中： MTBF- 平均故障间隔时间，单位为小时（h）；
被试电站台数；第i台电站出现首次故障时的累计工作时间，单位为小时（h）：第i台电站的故障次数（不计轻度故障）。
R-
二
I
注：当r≤n时，按之=n计算。 4.3平均修复时间T
=1
一
平均修复时间T应按公式（3）进行计算。
ZT T -1
(3)
2r
式中： T 电站平均修复时间，单位为小时（h)；
被试电站台数；
n-
Txi第i台电站故障的修复时间，单位为小时（h）；
一第台电站故障次数（不计轻度故障）。
-
注： ≤n时，按> =n计算。
H
5可靠性考核方式
5.1 实验室可靠性试验考核
实验室可靠性试验是在具备可控条件的实验室内进行的电站可靠性试验。 5.2用户现场可靠性试验考核
用户现场可靠性试验是用户以委托（协议）方式，取得电站现场实际使用的可靠性数据，但试验应
满足对电站日开机运行时间和带载量的要求。电站日开机运行时间和带载量的要求见表1。
表1电站日开机运行时间和带载量
可靠性试验电站额定功率
平均运行时间/日
平均负荷量/日
序号 1 2
kw ≤200 >200
h 8 8
kw ≥65%额定负载 ≥50%额定负载 6试验规则与准备
6.1抽样方式
抽样方法需满足下列要求：
-采用随机抽样法；一一样机一经抽取不得另行调整或更换零件。
6.2样机数量
实验室可靠性试验样机不得少于3台：其中2台备用，以便在非电站本身故障问题造成无法正常试验时启用。用户现场可靠性试验样机为1台或2台。对于额定功率大于或等于1000kW的电站或研制产品仅为1台时，允许样机数量为1台。 6.3技术资料 6.3.1技术文件
技术文件应包括下列内容： a）抽样试品的技术条件（或合同），其中应明确下列项目：
1）要求的首次故障前平均工作时间： 2）要求的平均故障间隔时间； 3）要求的无故障性综合评分值： 4）要求的平均修复时间； 5）要求的定时截尾试验时间； 6）被试电站台数： 7）不同于本方法的其他要求。
b）产品出厂合格证。 c）包括出厂试验报告在内的全套技术文件。
6.3.2使用说明书
使用说明书至少应包括下列内容：
技术参数；结构和用途说明；
一安装、保养和维修规程；一电气原理图和电气接线图。
6.3.3备品及资料清单
备品及资料清单应包括下列内容：
备件和附件清单；专用工具或通用工具清单：
一产品履历书；随机资料清单。 6.41 备品及附件 6.4.1备品
按产品技术条件的规定。 6.4.2附件
按产品技术条件的规定。 6.5 5试验用仪器仪表 6.5.1在实验室条件下考核时，试验台及仪器仪表应有定期计量检定合格证书，用于测量电气参数的相关仪器仪表的精度见表2。
表2 2（实验室条件）相关仪器仪表的精度
单位 V A Hz W 一 bit
序号 1 2 3 4 5 6 6.5.2 在现场条件下考核时，试验用仪器仪表应有定期计量检定合格证书，用于测量电气参数的仪器仪表的精度不得低于表3的规定。
参数电压电流频率功率功率因数
允差 0.5% 0.5% 0.5% 0.5% 0.5（1.0)% ±2bit
数显仪表（综合）
表3（现场条件）相关仪器仪表的精度
单位 V A Hz W
允差 2.5% 2.5% 1.0% 2.5% 3.0% ±2bit
序号 1 2 3 4 5 6 6.6 6试验方法分类
参数电压电流频率功率功率因数
数显仪表（综合）
bit
电站可靠性试验可选用下述方法进行，其中恒定负载法和交变负载法可供在实验室可靠性试验时选用：
恒定负载法；交变负载法；一现场使用法。
6.7试验条件 6.7.1在实验室条件下考核时，除另有规定和协议外，应在实验室当时所具有的条件（环境温度、相
