ICS23.100.10 J20
JB

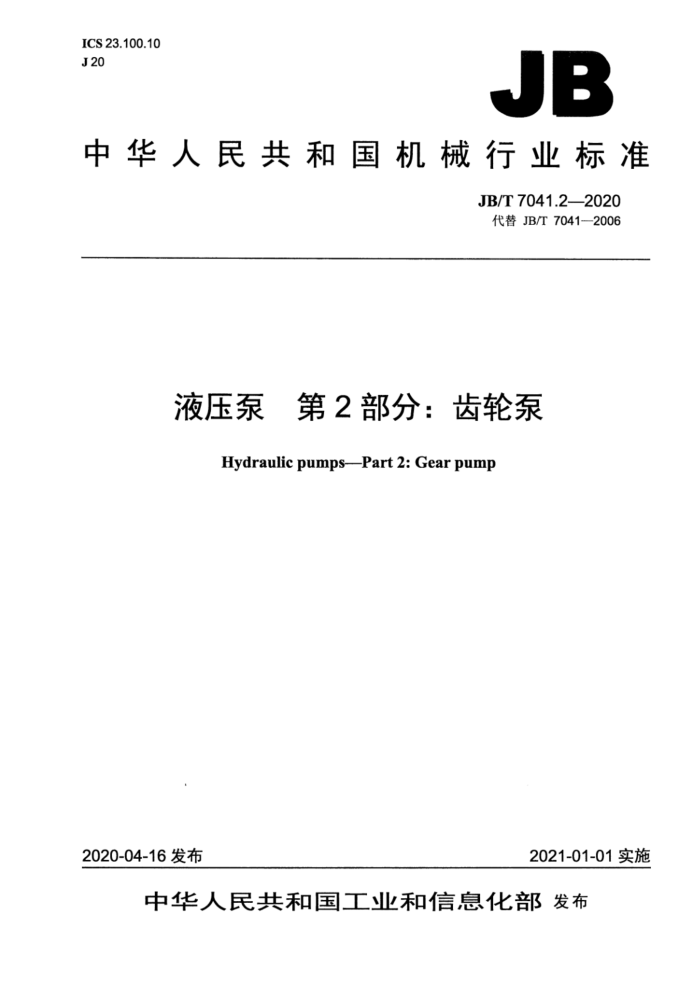

中华人民共和国机械行业标准
JB/T7041.2—2020 代替JB/T7041—2006
液压泵 第2 部分：齿轮泵
Hydraulic pumps-Part 2: Gear pump
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T7041.2—2020
目 次
前言范围
1
2规范性引用文件. 3术语和定义 4量、符号和单位. 5基本参数和标记 5.1基本参数 5.2标记. 6技术要求.. 6.1一般要求. 6.2性能要求. 6.3装配要求. 6.4外观要求 7试验方法. 7.1试验装置 7.2 试验条件. 7.3 试验项目和试验方法， 7.4试验数据处理和结果表达 8 装配和外观的检验方法。 9 检验规则. 9.1检验分类. 9.2抽样. 9.3判定规则. 10标志和包装 11 标注说明，附录A（规范性附录） 试验回路，附录B（资料性附录） 特性曲线及冲击波形 B.1 特性曲线 B.2 冲击波形，
10 10 10 10 10
12 ...14
14 ...15
图A.1 开式试验回路原理图图A.2 闭式试验回路原理图，图B.1 功率、流量、效率随转速变化曲线图B.2 功率、流量、效率随压力变化曲线图B.3 冲击波形
分 14 14 15
表1 量、符号和单位. 表2容积效率和总效率，
1 JB/T7041.2—2020
表3 3噪声值表4内部清洁度指标表5测量系统的允许系统误差. 表6被控参量平均显示值允许变化范围表7出厂试验项目与试验方法. 表8型式试验项目与试验方法. 表9 装配和外观检验方法..
4
....6
6
....9
II JB/T7041.2—2020
前言
JB/T7041《液压泵》分为三个部分：
第1部分：叶片泵；第2部分：齿轮泵；第3部分：轴向柱塞泵。
本部分为JB/T7041的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7041-—2006《液压齿轮泵》，与JB/T7041—2006相比主要技术变化如下：
术语和定义的导语中增加了GB/T17491（见第3章）；删除了术语“空载压力”，放入6.2性能要求中（见6.2.3，JB/T7041一2006的3.2)；删除了术语“输出特性曲线”（见JB/T7041一2006的3.8)；，“液压泵”更改为“齿轮泵”（见3.3，JB/T7041一2006的3.4)； -增加了螺纹连接油口的型式和尺寸及法兰连接油口的型式和尺寸的要求（见6.1.4)；删除了“齿轮泵的性能要求应包括：a）～1)”（见JB/T7041一2006的6.2）； “自吸能力不低于16kPa真空度”修改为“真空度应不低于16kPa”（见6.2.2，JB/T7041一 2006的6.2.2); ，“在环境温度和进口油液温度为-20℃.应能够在额定转速、空载压力工况下正常起动”修改为"在环境温度和进口油温为-25℃～-20℃...应能在空载压力下正常起动至额定转速”（见 6.2.6，JB/T7041—2006的6.2.6); 额定压力“2.5MPa”修改为“<10MPa”，额定压力“（10～25）MPa”修改为“≥10MPa” （见表2、表3、6.2.8，JB/T7041—2006的表2、表3、6.2.8）；提高了不同公称排量下的“容积效率”“总效率”要求（见表2，JB/T7041一2006的表2）；提高了部分公称排量下的噪声要求（见表3，JB/T70412006的表3）；删除了性能要求“压力振摆”及相应的试验方法（见JB/T7041一2006的6.2.5、表8序号3)；低速试验后容积效率规定值由“60%”修改为“70%”（见6.2.8，JB/T7041一2006的6.2.8）；超速性能中“110%额定转速”修改为“115%额定转速”（见6.2.9，JB/T7041-2006的6.2.9)；静密封和动密封中分别删除了“在任何工况条件下”和“在齿轮泵运转4h内”，同时将表8 序号13中的“于规定时间内”修改为“在整个试验过程中”（见6.2.10、表8，JB/T7041一2006 的6.2.10、表8序号14)； “按专用技术规范进行”修改为“由制造商与用户协商进行”（见6.2.12.1，JB/T7041一2006 的6.2.12.1); 提高了各公称排量范围的齿轮泵内部清洁度指标（见表4，JB/T7041一2006的表4)；额定压力下的跑合时间“≥2min”修改为“不少于1min”（见7.3.1，JB/T7041一2006的 7.3.1); “密封性能检查”中“允许再次擦干净”修改为“在满载试验前允许再次擦干净”（见表8， JB/T7041—2006的表8)；删除输出液压功率公式（3）的负号（见7.4.1，JB/T7041一2006的7.4.1)； -删除“出厂检验系指产品交货时应进行的各项检验”（见9.1.1，JB/T7041一2006的9.1.1)； “新产品或老产品转厂生产的试制定型鉴定”修改为“新产品试制定型鉴定”（见9.1.2，JB/T
III JB/T7041.2—2020
70412006的9.1.2); —附录A修改为规范性附录，删除了图A.3～图A.5，并将其内容增加到附录B中（见附录A、
附录B，JB/T7041-2006的图A.3图A.5)；温度范围“20～30℃”修改为“20℃～35℃”，“80℃”修改为“70℃～80℃”（见图B.2，JB/T 7041—2006的图A.4)。
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。 本部分起草单位：合肥长源液压股份有限公司、济南液压泵有限责任公司、江阴市洪腾机械有限公
司、上海博世力士乐液压及自动化有限公司、四川长江液压件有限责任公司、北京机械工业自动化研究所有限公司、江苏省机械研究设计院有限公司。
本部分主要起草人：徐其俊、郑金朝、叶继英、奚金法、张洋、戴元龙、周家锦、杨永军。 本部分所代替标准的历次版本发布情况为：
JB/T7041—1993、JB/T7041-2006; JB/T 70421993。
IV JB/T7041.2—2020
液压泵第2部分：齿轮泵
1范围
JB/T7041的本部分规定了外啮合液压齿轮泵（以下简称齿轮泵）的术语和定义，量、符号和单位，基本参数和标记，技术要求，试验方法，装配和外观的检验方法，检验规则，标志和包装，以及标注说明。
本部分适用于以液压油液或性能相当的其他液体为工作介质的齿轮泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号
GB/T2346 流体传动系统及元件公称压力系列 GB/T2347 液压泵及马达公称排量系列 GB/T2353 液压泵及马达的安装法兰和轴伸的尺寸系列及标注代号 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2878.1 液压传动连接带米制螺纹和O形圈密封的油口和螺柱端第1部分：油口 GB/T 7935 液压元件通用技术条件 GB/T 7936 液压泵和马达空载排量测定方法 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB/T 17446 流体传动系统及元件词汇 GB/T 17483 液压泵空气传声噪声级测定规范 GB/T17491 液压泵、马达和整体传动装置稳态性能的试验及表达方法 GB/T 19674.1 液压管接头用螺纹油口和柱端螺纹油口 GB/T34635 法兰式管接头 JB/T7858 液压元件清洁度评定方法及液压元件清洁度指标
3术语和定义
GB/T17446和GB/T17491界定的以及下列术语和定义适用于本文件。
3.1
额定压力 ratedpressure 在规定转速范围内连续运转，并能保证设计寿命的最高输出压力。 注：改写GB/T17446—2012，定义3.2.597。
3.2
最高压力 maximumpressure 允许短时运转的最高输出压力。
1 JB/T7041.2—2020
5.2标记
应在产品上适当且明显的位置做出清晰和永久的标记或设置铭牌。标记或铭牌的内容应符合GB/T 7935的规定，采用的图形符号应符合GB/T786.1的规定。
6技术要求
6.1一般要求 6.1.1 公称排量应符合GB/T2347的规定。 6.1.2 压力等级应符合GB/T2346的规定。 6.1.3 安装连接尺寸应符合GB/T2353的规定。 6.1.4 螺纹连接油口的型式和尺寸应符合GB/T2878.1或GB/T19674.1的规定；法兰连接油口的型式和尺寸应符合GB/T34635的规定。 6.1.5其他技术要求应符合GB/T7935的规定。 6.1.6 制造商应在产品样本及相关资料中说明产品适用的条件和环境要求。 6.1.7 有特殊要求的产品，由制造商与用户协商确定。 6.2 性能要求 6.2.1 空载排量
空载排量应在公称排量的95%~110%范围内。 6.2.2 自吸性能
真空度应不低于16kPa。 6.2.3空载压力
空载压力应不超过0.5MPa或额定压力的5%。 6.2.4容积效率和总效率
在额定工况下，油温为50℃时，容积效率和总效率应符合表2的规定。
表2容积效率和总效率
公称排量 mL/r
额定压力 MPa
效率 % 容积效率总效率容积效率总效率
≤2
>2~4
>4~10 >10~25 >25~50
>50 ≥94 ≥82
≥92 ≥78
≥93 ≥80
≥80 ≥65
≥85 ≥72
<10
≥86 ≥76
≥82 ≥74
≥90 ≥80
≥92 ≥82
≥10
6.2.5噪声
在额定压力、转速1500r/min下（当额定转速小于1500r/min时，在额定转速下），噪声值应符合表3的规定。
3
