ICS 53.020.20 J80
JB
中华人民共和国机械行业标准
JB/T13989—2020

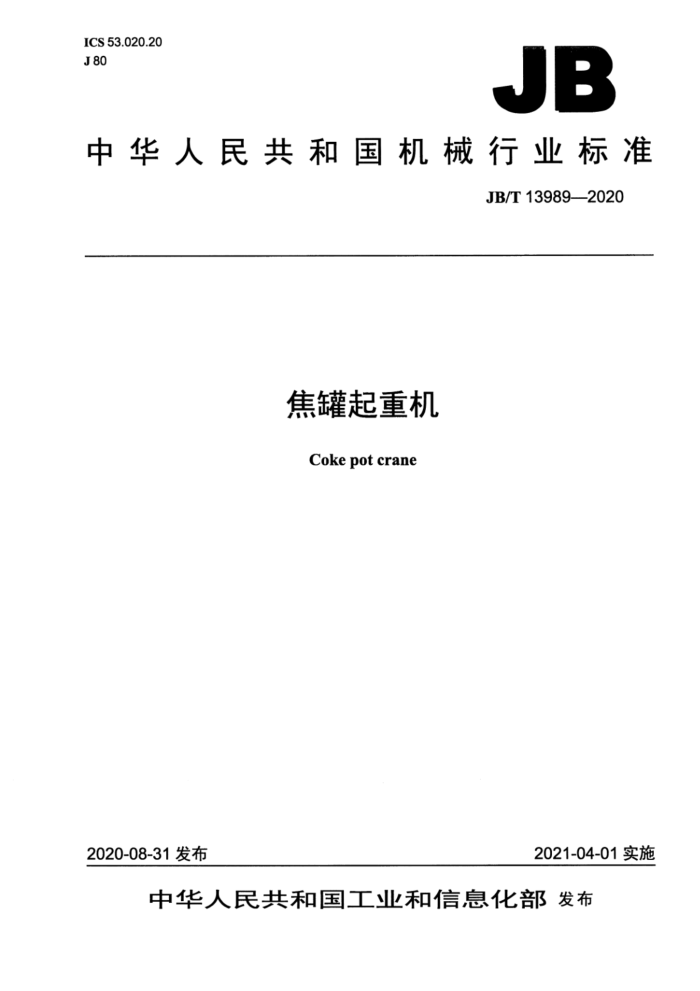

焦罐起重机 Coke pot crane
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T13989—2020
目 次
前言... 1范围 2规范性引用文件 3术语和定义 4基本参数 4.1工作级别. 4.2运行周期.. 4.3 额定起重量.. 4.4 速度、工作行程 4.5 轨距 5技术要求， 5.1 工作环境条件， 5.2 基本要求 5.3 使用性能 5.4 主要零部件， 5.5 电气设备 5.6 涂装. 5.7 安全、防护 6试验方法， 6.1 目测检查. 6.2 空载试验.. 6.3 静载试验. 6.4 额定载荷试验 6.5 动载试验. 6.6 安全制动器试验. 6.7 噪声测试 7检验规则. 7.1 检验分类， 7.2 出厂检验.. 7.3型式检验 8标志、包装、运输和贮存参考文献，
-
0
8
8
.8 9 .10 JB/T13989—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：大连华锐重工起重机有限公司、北京起重运输机械设计研究院有限公司、北
京起重运输机械设计研究院河南分院。
本标准参加起草单位：太原重工股份有限公司、宁夏天地奔牛银起设备有限公司、河南巨人起重机集团有限公司。
本标准主要起草人：周福、陈杨、蔡亚森、顾红泽、于新亮、姚天富、高征。 本标准为首次发布。
II JB/T13989—2020
焦罐起重机
1范围
本标准规定了焦罐起重机的术语和定义、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于干法熄焦工艺中吊运红焦的焦罐起重机（以下简称起重机）。吊运其他料罐类的起重机可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T755旋转电机定额和性能 GB/T1591低合金高强度结构钢 GB/T3811-2008起重机设计规范 GB/T5226.11 机械电气安全机械电气设备第1部分：通用技术条件 GB/T5226.32机械电气安全机械电气设备第32部分：起重机械技术条件 GB/T5973 钢丝绳用楔形接头 GB/T 5975 钢丝绳用压板 GB/T 5976 钢丝绳夹 GB/T6067.1一2010起重机械安全规程第1部分：总则 GB/T6974.1起重机术语第1部分：通用术语 GB/T6974.5起重机术语第5部分：桥式和门式起重机 GB/T8918重要用途钢丝绳 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T10051.13起重吊钩第13部分：叠片式吊钩技术条件 GB/T10051.14 起重吊钩第14部分：叠片式吊钩使用检查 GB/T10051.15 起重吊钩第15部分：叠片式单钩 GB/T10183.1一2018起重机车轮及大车和小车轨道公差 第1部分：总则 GB/T12602 起重机械超载保护装置 GB/T14405一2011通用桥式起重机 GB/T20303.1 起重机司机室和控制站第1部分：总则 GB/T 20303.5 起重机司机室第5部分：桥式和门式起重机 GB/T21972.1 起重及冶金用变频调速三相异步电动机技术条件第1部分：YZP系列起重及冶金
用变频调速三相异步电动机
GB/T24809.5 5 起重机对机构的要求 交第5部分：桥式和门式起重机 GB/T27546 起重机械 滑轮 GB/T28264 起重机械 安全监控管理系统
I JB/T13989—2020
GB50150—2016 5电气装置安装工程 电气设备交接试验标准 JB/T6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T 7017 起重机用液压缓冲器 JB/T7019 工业制动器制动轮和制动盘 JB/T 7020 电力液压盘式制动器 JB/T8905 起重机用三支点减速器 JB/T9006 起重机卷筒 JB/T12477 起重机用底座式减速器 JB/T12987 起重机弹簧缓冲器
3术语和定义
GB/T6974.1和GB/T6974.5界定的以及下列术语和定义适用于本文件。
3.1
焦罐起重机cokepotcrane 干法熄焦工艺中吊运红焦，并将红焦装入干熄炉中的起重机。
3.2
运行周期operatingcycle 从吊钩在初始位置上开始闭合，到满载起升、运行、下降、分离载荷，然后空载起升、运行、下降、
落座，直至吊钩打开、回到初始位置并停止，准备起升另一个载荷的整个工作循环时间。 3.3
定位精度positioningaccuracy 目标位置与实际停止位置的最大偏差。
4 基本参数
4.1工作级别
起重机整机工作级别应为A8，机构工作级别宜为M8。 4.2运行周期
起重机的运行周期应优先选用表1规定的数值。
表1
单位为秒 600
570
300
330
360
390
450
480
510
540
4.3额定起重量
起重机的额定起重量应优先选用表2规定的数值。
表 2
单位为吨 140
50
63
71
80
90
100
112
125
132
2 JB/T13989—2020
5.3使用性能 5.3.1起重机的起重能力应达到允许吊运的红焦和焦罐的最大质量之和，即额定起重量。 5.3.2起重机应按预设的运行曲线全自动运行，保证运行周期。 5.3.3起重机应设置刚性导向结构，保证焦罐迅速准确升降。 5.3.4起重机的起升机构及运行机构宜采用变频调速控制系统。起重机的起升定位精度宜为土45mm 运行定位精度宜为土20mm。 5.3.5起重机做静载试验时，应能承受1.25倍额定起重量的试验载荷。试验后进行目测检查，各主要受力构件应无裂纹和永久变形，无油漆剥落或对起重机的性能与安全有影响的损坏，各连接处无松动或损坏。 5.3.6 起重机做动载试验时，应能承受1.1倍额定起重量的试验载荷。试验过程中起重机应工作正常制动器等安全装置动作灵敏可靠。试验后进行目测检查，各机构或结构的构件不应有损坏，连接处也不应出现损坏或松动。 5.4主要零部件 5.4.1电动机
应优先选用性能不低于GB/T21972.1规定的电动机。 5.4.2 钢丝绳及其紧固件 5.4.2.1应采用性能不低于GB/T8918规定的钢丝绳，且安全系数不应小于9，宜采用金属芯钢丝绳。 5.4.2.2钢丝绳用楔形接头、压板和绳夹应分别符合GB/T5973、GB/T5975和GB/T5976的规定。 5.4.3滑轮
应符合GB/T27546的规定，宜采用轧制滑轮。 5.4.4卷筒 5.4.4.1卷筒应符合JB/T9006的规定，宜采用钢板卷制的焊接卷简。 5.4.4.2采用钢板卷制的焊接卷筒时，材料力学性能不应低于GB/T1591中的Q355B钢。 5.4.4.3卷筒直径的极限偏差不应低于h9。 5.4.5联轴器 5.4.5.1宜采用JB/T8854.1～8854.3规定的鼓形齿式联轴器。 5.4.5.2 宜选用JB/T3241和JB/T5513规定的万向联轴器。 5.4.5.3不宜采用有可能使制动轮（盘）产生浮动的联轴器。 5.4.6制动器 5.4.6.1应优先选用JB/T6406规定的电力液压鼓式制动器或JB/T7020规定的电力液压盘式制动器。 起升机构宜选用电力液压盘式制动器。 5.4.6.2制动器的制动轮和制动盘应符合JB/T7019的规定。 5.4.7减速器
应优先选用JB/T8905规定的三支点减速器或JB/T12477规定的底座式减速器。
4 JB/T13989—2020
5.4.8车轮
应符合JB/T6392的规定，宜采用锻造车轮或轧制车轮。 5.4.9 起重吊具 5.4.9.1起重吊具一般由叠片式吊钩和焦罐盖组成。叠片式吊钩应具有自锁功能。 5.4.9.2起重吊具上下框架的两端应设置两个方向的导向装置。 5.4.9.3 3主钩应采用符合GB/T10051.13～10051.15规定的叠片式吊钩。 5.4.9.4叠片式吊钩钩距的极限偏差为土5mm，装配后两钩口的工作面相对高低差不应大于5mm。 5.4.9.5 5动滑轮组应设有防护罩。 5.4.9.6 5焦罐盖的隔热层耐热温度不应低于1400℃，厚度不应低于150mm。 5.4.9.7 焦罐盖上应设置排气装置，用以释放焦罐内可能由可燃物质引起的爆炸冲击。 5.4.10 缓冲器
应优先选用符合JB/T12987规定的弹簧缓冲器或JB/T7017规定的液压缓冲器。 5.4.11机器房 5.4.11.1 机器房应设置通风设备，以防止机器房内的温度过高。 5.4.11.2 机器房顶部应设计多块可开启的盖子，便于设备维修。 5.4.11.3 机器房内应设置检修用起重设备。 5.4.11.4 机器房内宜设置更换钢丝绳的操作箱，用于近距离操作起升机构更换钢丝绳。 5.4.12司机室
起重机司机室应符合GB/T20303.1和GB/T20303.5的规定。 5.5 电气设备 5.5.1供电电源
起重机应采用两路进线电源的供电方式。一路为起重机专用变压器供电的正常供电电源，另一路为满足现场工艺要求的应急供电电源。 5.5.2馈电装置
起重机馈电装置宜采用电缆拖车、电缆滑车或电缆拖链。 5.5.3控制元件 5.5.3.1可编程序控制器应符合以下要求：
a）中央控制器应具有穴余和热备的功能； b）IO模板宜为可支持热插拔式配置。
5.5.3.2起重机应配置相应的事故应急电源（UPS）。 5.5.4操作方式
起重机应具有以下操作方式： a）干熄焦中央控制室与起重机可编程序控制器联动的全自动操作方式； b）司机室或控制站半自动操作方式： c）司机室或控制站手动操作方式。
