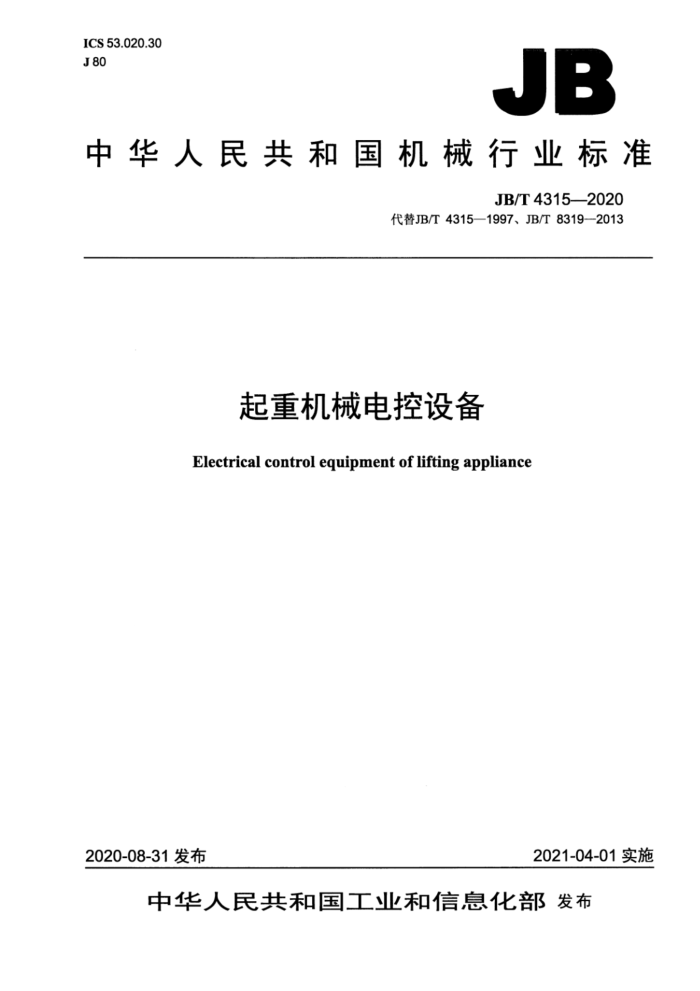

ICS 53.020.30 J80
JB
中华人民共和国机械行业标准
JB/T43152020
代替JB/T4315—1997、JB/T8319—2013
起重机械电控设备 Electrical control equipment of lifting appliance
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T4315—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4技术要求
1
4.1 使用环境条件 4.2 结构要求. 4.3 电控设备的电器元件 4.4 电控设备的装配和配线 4.5 性能要求， 5试验方法 5.1 目测检查 5.2 材料和部件的强度试验， 5.3 壳体的防护等级试验. 5.4 验证电气间隙和爬电距离， 5.5 绝缘电阻试验. 5.6 接地连续性试验 5.7 介电性能试验.. 5.8 温升试验... 5.9 短路耐受强度试验 5.10 耐振试验. 5.11 布线和功能试验， 5.12 装有电子器件的电控设备的试验 6检验规则 6.1 检验分类 6.2 出厂检验. 6.3 型式检验. 7标志、包装、运输和贮存 7.1 标志.. 7.2 包装.. 7.3 运输和贮存附录A（规范性附录）按钮站外壳的冲击和跌落坚固性试验. A.1冲击试验 A.2跌落坚固性试验
V
K
10 10 11 JB/T43152020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4315—1997《起重机电控设备》和JB/T8319一2013《轻小型起重机电控设备》，
与JB/T4315—1997和JB/T8319—2013相比主要技术变化如下：
一增加了术语的英文（见第3章）；修改和删除了部分术语和定义的内容（见第3章，JB/T4315-1997的第3章）；删除了型号的规定（见JB/T8319一2013的第3章）：将“试验方法”一章调整为“试验方法”和“检验规则”两章（见第5章和第6章，JB/T4315-一 1997的第6章和JB/T8319一2013的第7章）。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：河南卫华重型机械股份有限公司、北京起重运输机械设计研究院有限公司、
北京起重运输机械设计研究院有限公司河南分院。
本标准参加起草单位：浙江箭环电气开关有限公司、大连众益电气工程有限公司、中联重科股份有限公司、浙江三港起重电器有限公司、扬戈科技股份有限公司、法兰泰克重工股份有限公司、上海共久电气有限公司、浙江省建设机械集团有限公司、苏州汇川技术有限公司、南京开关厂有限公司、三一海洋重工有限公司、河南中科起重电气有限公司。
本标准主要起草人：周强、岳文肿、李永、赵丽媛、张书霞、吴永春、程涛、曾杨、陈中革、裴天、 方线伟、王照岳、王汉炜、陈前、吴以国、唐修俊、于淼。
本标准所代替标准的历次版本发布情况为：
JB/T4315—1997; JB/T8319—1996、JB/T8319—2013。
I JB/T4315—2020
起重机械电控设备
1范围
本标准规定了起重机械电控设备（以下简称电控设备）的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于交流额定电压不超过1000V（50Hz或60Hz）、直流额定电压不超过1500V的起重机械用电控设备。其他型式的电控设备可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3797一2016电气控制设备 GB/T3811一2008起重机设计规范 GB/T4208--2017外壳防护等级（IP代码） GB/T5226.32一2017机械电气安全机械电气设备第32部分：起重机械技术条件 GB/T6067.1起重机械安全规程第1部分：总则 GB/T7251.1一2013低压成套开关设备和控制设备 第1部分：总则 GB/T13384机电产品包装通用技术条件 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T14048.10低压开关设备和控制设备第5-2部分：控制电路电器和开关元件接近开关 GB/T14048.12低压开关设备和控制设备第4-3部分：接触器和电动机起动器非电动机负载
用交流半导体控制器和接触器
JB/T6748起重机控制台 JB/T12664 4起重机定子调压调速控制装置 JB/T12880 起重机械用不锈钢电阻器 JB/T12989 起重机械用变频器 JB/T13480 起重机用主令控制器
3术语和定义
GB/T5226.32一2017界定的以及下列术语和定义适用于本文件。
3.1
有遮避的场所 Faplaceofshelter 能防止电控设备受到气候直接影响，但可能有风吹来的降落物、滴水、空气污染等附加影响的
场所。 3.2
开启式结构 openstructure 结构上安装的电器元件和导体可以直接触及，对外界固体和液体无防护作用的一种结构型式。
1 JB/T4315—2020
4.4.8动力电路和控制电路宜采用板前配线方式，接至接线端子和电器元件上的导线端部应有铜制裸压接头，并应有与电路图（或接线图）一致的永久性标志。导线与各电器元件（包括变压器）之间的连接，除个别小型元件外不应采用焊接。 4.4.9只有提供的端子适用于焊接时才允许焊接连线，并且，当器件或端子不具备端接多股芯线的条件时，应提供拢合绞芯束的办法，不应使用焊锡来送到此自的。 4.4.10装设一般电器元件或导线时，应使其与发热件间有一定的距离，以免因过热而影响运行与使用寿命。接于发热件上的导线，应剥去适当长度的绝缘层，可换套耐热绝缘材料。 4.4.11装有电力电子器件的电控设备除符合本标准外，还应符合GB/T3797一2016中第6章的要求，必要时可根据具体情况在结构或安装方式上采取措施，以保证其在起重机上的正常工作， 4.5性能要求 4.5.1总则
电控设备的设计应符合GB/T3811、GB/T6067.1、GB/T5226.32的规定。
4.5.2控制方式和保护
4.5.2.1电控设备的电气保护除了应符合GB/T3811一2008中7.4的规定，还应至少包括下列必要的保护环节：
a）一级短路保护； b）紧急停车开关或装置； c）电控设备采用两种及以上的不同控制方式时，应有联锁装置，保证只能有一种控制方式运行。
4.5.2.2起重机械传动控制方案的构成，随所选具体方案不同，还应相应增加下列保护环节：
a）正反向接触器和其他同时闭合会引起短路事故的接触器之间应设置电气联锁和机械联锁；对于
以电动葫芦为起升机构控制回路的接触器，应设置电气联锁，宜设机械联锁；无机械触点式的接触器应设置电气联锁。
b）按电动机单独设置的过电流保护：
1）电动机应设过电流保护； 2）在电动机内设置热传感元件； 3）热过载保护。
c）超速保护：
1）电控调速（包括晶闸管定子调压、涡流制动、能耗制动、晶闸管供电、直流机组供电等）的
起升机构、行星差动的起升机构均应设超速保护； 2）对于吊运熔融金属和其他危险物品的起重机械，其起升机构应设超速保护，额定起重量不大
于5t的电动葫芦除外。
d）直流发电机-电动机组应设零位防爬行保护。 e）直流他励电动机应设失磁保护。
4.5.2.3采用可编程序控制器控制的电控设备应符合以下要求：
a）电控设备上选用的可编程序控制器应符合GB/T3811一2008中7.5.1.2的规定； b）可编程序控制器可辅助应用于紧急停车和/或紧急断开功能（即紧急停车和/或紧急断开功能不
能仅依赖于可编程序控制器的操作）； c）主令控制器、限位装置等直接引入可编程序控制器的触点，应能可靠地接通和断开相应的电路 d）直接引入可编程序控制器的电气设备线路长度不宜大于50m，否则宜用中间继电器转换； e）连接可编程序控制器输入、输出的导线宜采用屏蔽线，屏蔽层应直接接地。
4 JB/T4315—2020
4.5.3介电性能 4.5.3.1冲击耐受电压
电控设备冲击耐受电压应符合GB/T14048.1一2012中7.2.3.1的规定。 4.5.3.2动力电路、辅助电路和控制电路的工频耐受电压
电控设备的动力电路、辅助电路和控制电路的工频耐受电压应符合GB/T14048.1一2012中7.2.3.2 的规定。 4.5.4电气间隙
电气间隙应使电器有足够的能力来承受本标准4.5.3.1要求的额定冲击耐受电压，并应符合GB/T 14048.1—2012中7.2.3.3的规定。 4.5.5爬电距离
电控设备的爬电距离要求应符合GB/T14048.12012中7.2.3.4的规定。 4.5.6固体绝缘
电控设备所选用的电器元件固体材料的性能应符合GB/T14048.1一2012中7.2.3.5的规定。 4.5.7绝缘电阻
电控设备电路的绝缘电阻不应低于1MS2。 4.5.8接地连续性
电控设备的裸露导电外壳和结构应有效地连接到外部保护导体的进线端上，进线保护导体和相关的裸露导电部件之间的电阻应不超过0.12。 4.5.9温升极限
温升极限应符合GB/T14048.1一2012中7.2.2的规定。 4.5.10短路耐受强度
短路耐受强度应符合GB/T7251.1一2013中9.3的规定。 4.5.11表面涂装 4.5.11.1金属结构（包括黑色金属零件）需要涂装时，应有可靠被覆层，外表面应平整，无凹凸和焊穿现象，被覆层应颜色均匀一致，整洁美观，无起泡、流痕等缺陷。 4.5.11.2电控设备壳体及部件应采用合适的材料或在裸露的表面上喷涂防腐层。
5试验方法
5.1目测检查
目测检查至少包括以下内容：
一结构选用、零件规格及安装是否正确；一电器元件选用、导线的规格、布置是否符合要求；
5
