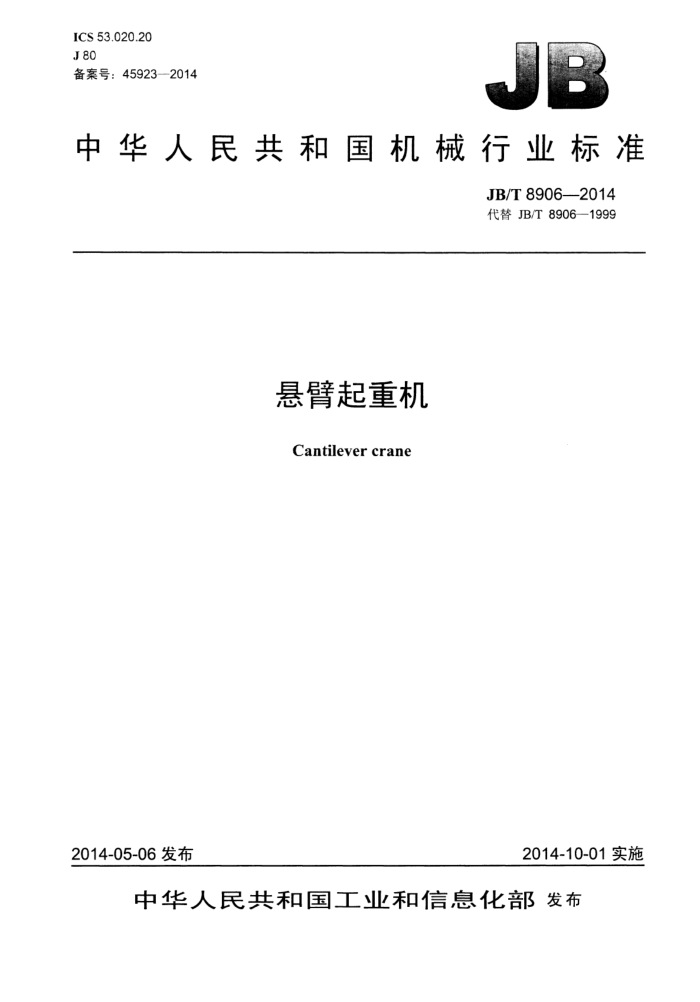

ICS 53.020.20 J80 备案号：459232014
中华人民共和国机械行业标准
JB/T 8906--2014 代替JB/T8906—1999
悬臂起重机 Cantilever crane
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T8906--2014
目 次
前言范用
I1
1 2
规范性引用文件.. 3 术语和定义
型式与基本参数. 5技术要求... 6试验方法.
4.
+
14 16 18
检验规则. 8标志、包装、运输和贮存图1具有下支座的柱式起重机（回转角度≤270° 2 图2 具有下支座的柱式起重机（回转角度≤360° 图3 具有上、下支座的柱式起重机图4 壁式周定起重机. 图5 壁柱式固定起重机图6 单梁壁式运行起重机. 图7 双梁壁式运行起重机. 图8 立柱垂直度与水平偏斜图S 立柱对接中心偏差. 图10 立柱对接厚度错位. 图11 立柱与连接法兰的中心偏差图12 悬臂腹板的局部翘曲图13 悬臂上翼缘的水平偏斜图14 支撑轨道的上翼缘板部位的水平偏斜.. 图15 悬臂腹板的垂直偏斜图16 桁架梁杆件的直线度
7
...
.11
12 13 13
**13 JB/T8906--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8906—1999《旋臂起重机》，与JB/T8906—1999相比主要技术变化如下：
-标准名称由“旋臂起重机”改为“悬臂起重机”；对规范性引用文件的内容进行了修改（见第2章）；一悬臂起重机的电压和频率由原来的380V，50Hz扩展到220V～660V，50Hz或60Hz（见5.1.1）；一起升机构中除用钢丝绳电动葫芦外，增加了环链电动葫芦、起重小车（见5.4.2）；一增加了壁式运行悬臂起重机的内容（见4.2.3及5.3.7）；一增加了安全、防护的内容（见5.4）； -增加了结构件制造过程的控制公差（见5.7）；增加了无线遥控操作方式（见5.3.11）； -对试验项目进行了重新编排（见表6及表7）；一删除了原标准的型号表示方法和标记示例（1999年版4.1.3和4.1.4）；删除了原标准的质量保证期（1999年版第9章）；删除了原标准的附录A、附录B。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：江苏三马起重机械制造有限公司、北京起重运输机械设计研究院、卫华集团
有限公司、国家起重运输机械质量监督检验中心。
本标准参加起草单位：宁波市凹凸重工有限公司、广州起重机械有限公司。 本标准主要起草人：徐志宏、林夫奎、孙明尧、袁惠霞、陶天华、赵学明、龙丹、王玉金、王占岭。 本标准所代替标准的历次版本发布情况为：
-JB/T8906—1999。
II JB/T8906-2014
悬臂起重机
1范围
本标准规定了GB/T6974.1一2008中3.1.3.9定义的悬臂起重机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则及标志。包装、运输和贮存。
本标准适用于在一般工作环境中工作，以电动葫芦和（或）自行式、牵引式电动小车作为起升机构的悬臂起重机（以下简称起重机）。对于其他型式的悬臂起重机，也可参照使用。
本标准不适用于下列条件下的起重机：俯仰变幅；
一核辐射环境、有毒气体环境；一吊运熔融金属、易燃和易爆物品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755-2008旋转电机定额和性能 GB/T1184-1996形状和位置公差未注公差值 GB1228钢结构用高强度大六角头螺栓 GB/T1229钢结构用高强度大六角螺母 GB/T1230钢结构用高强度垫圈 GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB2893安全色 GB/T3323金属熔化焊焊接接头射线照相 GB/T3811—2008起重机设计规范 GB4208—2008外壳防护等级（IP代码） GB5226.2机械安全机械电气设备第32部分：起重机械技术条件 GB/T5905起重机试验规范和程序 GB6067.1-—2010起重机械安全规程第1部分：总则 GB/T6974.1一2008起重机术语第1部分：通用术语 GB8918重要用途钢丝绳 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286色漆和清漆漆膜的划格试验 GB/T10051.1～GB/T10051.12起重吊钩 GB/T10095—2008（所有部分）圆柱齿轮精度制 GB/T10183.1-2010 起重机车轮及大车和小车轨道公差第1部分：总则 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件
1 JB/T8906-2014
GB 14048.1—2012 低压开关设备和控制设备 第1部分：总则 GB/T14405—2011通用桥式起重机 GB15052起重机安全标志和危险图形符号 总则 GB/T 17908 起重机和起重机械技术性能和验收文件 GB/T19418 钢的弧焊接头缺陷质量分级指南 GB/T 20118 一 般用途钢丝绳 GB/T21971 YZD系列起重用多速三相异步电动机技术条件 GB/T21972.1 起重及冶金用变频调速三相异步电动机技术条件第1部分：YZP系列起重及冶金
用变频调速三相异步电动机
GB/T27546 起重机械 滑轮 GB50278—2010起重设备安装工程施工及验收规范 JB/T 5317 环链电动葫芦 JB/T6391.1 滑接输电装置 置第1部分：绝缘防护型滑接输电装置 JB/T6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T7017 起重机液压缓冲器 JB/T7019 工业制动器制动轮和制动盘 JB/T7020 电力液压盘式制动器 JB/T7076 YEZS系列起重用双速锥形转子制动三相异步电动机技术条件 JB/T 7077 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T7078 YZRF、YZRG系列起重及冶金用强迫通风型绕线转子三相制异步电动机技术条件 JB/T7685 电磁鼓式制动器 JB/T7842 YZR-Z系列起重专用绕线转子三相异步电动机技术条件 JB/T 8110.1 起重机弹簧缓冲器 JB/T 8110.2 起重机橡胶缓冲器 JB/T 8437 起重机械无线遥控装置 JB/T8905.1 起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4 起重机用套装式减速器 JB/T8955 YZR2系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T 9003 起重机三合一减速器 JB/T 9006 起重机卷筒 JB/T9008.1 钢丝绳电动葫芦第1部分：型式与基本参数、技术条件 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T10360 YZ2系列起重及冶金用三相异步电动机技术条件 JB/T10559 起重机械无损检测钢焊缝超声检测 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器 JGJ82钢结构高强度螺栓连接技术规程
2 JB/T 8906--2014
3术语和定义
GB/T6974.1界定的以及下列术语和定义适用于本文件
3.1
悬臂起重机 Lcantilever crane 取物装置挂在刚性固定的悬臂（臂架）上，或悬挂在可沿悬臂（臂架）运行的小车上的臂架起重机。
3.2
柱式悬臂起重机pillarjibcrane 悬臂可绕固定于基座上的定柱回转或与能在基础内支承回转的转柱固定在一起的起重机。
3.3
壁式悬臂起重机walljibcrane 固定在墙壁上或者可沿安装在墙壁或承重结构上的高架轨道运行的起重机。
3.4
有效半径effective radius R 带旋转机构的起重机，起升吊钩（或吊具）位于允许运行到的悬臂端最远处时，吊钩（或吊具）中
心线与起重机回转中心线的水平距离，如图1～图3所示。 3.5
有效悬臂长度effectivelengthof cantilever L 无旋转机构的起重机，起升吊钩（或吊具）位于允许运行到的悬臂端最远处时，吊钩（或吊具）中
心线与起重机运行主轨道（垂直轨道）中心线之间的水平距离，如图5图6所示。 3.6
变形长度deformablelength R+UA 柱式起重机的有效半径加工作地面至悬臂下侧的高度。
3.7
垂直静挠度verticaldeflection 额定起升载荷和移动小车（或葫芦）自重在有效半径（或有效悬臂长度）处产生的实际垂直位移。
3.8
允许静挠度allowabledeflection 额定起升载荷和移动小车（或葫芦）自重在有效半径（或有效悬臂长度）处产生的最大允许垂直位移。
3.9
回转slewing 起重机臂架和上部结构在垂直轴线上的回转运动
4型式与基本参数
4.1型式 4.1.1柱式起重机分以下三种型式：
一具有下支座的柱式起重机，回转角度≤270°如图1所示；一具有下支座的柱式起重机，回转角度≤360°，如图2所示；一具有上、下支座的柱式起重机，回转角度≤360°”如图3所示。
3 JB/T8906—2014
有效半径R
图1 具有下支座的柱式起重机（回转角度≤270°）
ep
5
D
有效半径R
图2具有下支座的柱式起重机（回转角度≤360°）
llep
5
有效半径R
图3具有上、下支座的柱式起重机 JB/T8906—2014
4.1.2壁式起重机分以下三种型式
壁式固定起重机， 一般回转角度<270°如图4所示：一壁柱式固定起重机， 一般回转角度<270°，如图5所示；一壁式运行起重机，分为单梁壁式运行起重机（见图6）和双梁壁式运行起重机（见图7）。
-
4.2基本参数 4.2.1起重机的工作级别，根据GB/T3811一2008中3.2.3的规定，分为A1～A6，见表1。 4.2.2柱式起重机及壁式、壁柱式固定起重机基本参数优先按表2选用。工作速度可调时，推荐慢速为正常速度的1/2～1/10。 4.2.3壁式运行起重机基本参数优先按表3选用。工作速度可调时，推荐慢速为正常速度的1/2～1/10。
5
有效半径R
图4壁式固定起重机
有效半径R
图5 壁柱式固定起重机
有效悬臂长度L
图6单梁壁式运行起重机
