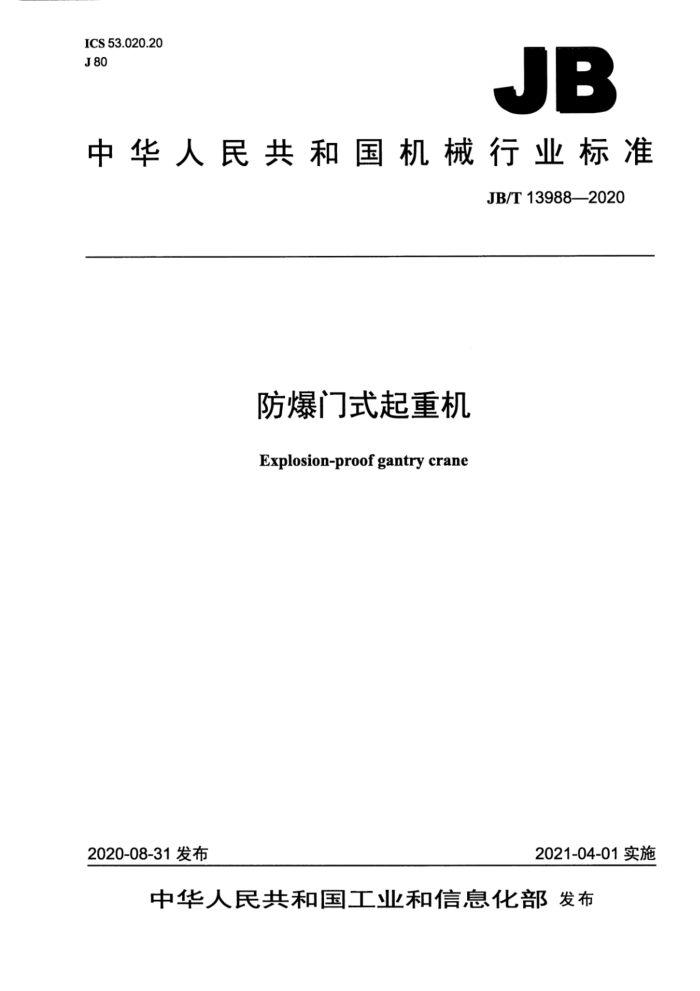

ICS 53.020.20 J80
JB
中华人民共和国机械行业标准
JB/T13988—2020
防爆门式起重机 Explosion-proof gantry crane
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T13988—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4防爆分类和温度组别 4.1防爆分类 4.2温度组别.. 4.3防爆型式、防爆标志 5结构型式和基本参数 5.1结构型式分类 5.2基本参数 6技术要求. 6.1 总则. 6.2 环境条件 6.3 使用性能.
6.4 材料.... 6.5 主要零部件 6.6 电气设备... 6.7 安全与卫生 7试验方法. 7.1 目测检查. 7.2 一般性试验. 7.3 火花试验 8检验规则... 8.1 检验分类.. 8.2 出厂检验 8.3型式检验. 9标志、包装、运输和贮存 9.1标志.. 9.2包装、运输和贮存参考文献
-
10 10 10 10
11 1 12 .13 JB/T13988—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：河南省矿山起重机有限公司、北京起重运输机械设计研究院有限公司、北京
起重运输机械设计研究院河南分院。
本标准参加起草单位：河南省黄河防爆起重机有限公司、法兰泰克重工股份有限公司、宁波市凹凸重工有限公司、奥力通起重机（北京）有限公司、新乡市起重设备厂有限责任公司、无锡石油化工起重机有限公司、河南省大方重型机器有限公司、纽科伦（新乡）起重机有限公司、江西起重机械总厂有限公司、江西华伍制动器股份有限公司、石家庄五龙制动器股份有限公司、焦作金箍制动器股份有限公司。
本标准主要起草人：李峰、王顺亭、任海涛、蔡亚森、胡林中、袁秀峰、姬彪、赵学明、李亚民、 李翔、赵伟明、滕云、崔鹏、刘晓生、蒋鑫平、韩正方、史文涛。
本标准为首次发布。
II JB/T13988—2020
防爆门式起重机
1范围
本标准规定了防爆门式起重机的术语和定义、防爆分类、温度组别、结构型式、基本参数、技术要
求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在煤矿瓦斯气体环境、爆炸性气体环境1区、2区和/或爆炸性粉尘环境21区、22区中工作的防爆门式起重机。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T755一2019旋转电机定额和性能 GB/T3811—2008 起重机设计规范 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.14一2014爆炸性环境第14部分：场所分类爆炸性气体环境 GB/T3836.15 爆炸性环境第15部分：电气装置的设计、选型和安装 GB/T6974.1 起重机术语第1部分：通用术语 GB/T 6974.5 起重机术语第5部分：桥式和门式起重机 GB/T8918重要用途钢丝绳 GB/T10183.1—2018起重机 、车轮及大车和小车轨道公差第1部分：总则 GB12476.1一2013可燃性粉尘环境用电气设备第1部分：通用要求 GB/T12476.3一2017可燃性粉尘环境用电气设备第3部分：存在或可能存在可燃性粉尘的场所
分类
GB/T13306 5标牌 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T14406—2011通用门式起重机 GB/T20303.5 起重机司机室 第5部分：桥式和门式起重机 HJ492—2009 空气质量词汇 JB/T10833 起重机用聚氨酯缓冲器 JB/T12988 起重机橡胶缓冲器
3术语和定义
GB3836.1—2010、GB3836.14—2014、GB/T6974.1、GB/T6974.5、GB12476.1—2013和GB/T 12476.3一2017界定的以及下列术语和定义适用于本文件。 3.1
防爆门式起重机 explosion-proofgantrycrane 用于爆炸性气体或爆炸性粉尘环境，具有防爆特性要求的门式起重机。
I JB/T13988—2020
3.2
防爆型式typeofprotection 为防止点燃周围爆炸性环境而对电气设备采取的各种特定措施。
3.3
爆炸性环境explosiveatmosphere 在大气条件下，可燃性物质以气体、蒸气、粉尘、纤维或飞絮的形式与空气形成的混合物，被点燃
后，能够保持燃烧并自行传播的环境。 3.4
爆炸性气体环境explosivegasatmosphere 在大气条件下，可燃性物质以气体或蒸气的形式与空气形成的混合物，被点燃后，能够保持燃烧并
自行传播的环境。
注：尽管混合物浓度超过爆炸上限（UEL）时的环境不是爆炸性气体环境，但在某些情况下，就场所分类来说，把
它作为爆炸性气体环境考虑被认为是合理的。
3.5
爆炸性粉尘环境explosivedustatmosphere 在大气条件下，粉尘、纤维或飞絮状的可燃性物质与空气形成的混合物被点燃后，燃烧将传遍整个
未燃混合物的环境。 3.6
区域zones 根据爆炸性气体和/或爆炸性粉尘环境出现的频率和持续时间对危险场所进行分类。
3.7
1区zone1 在正常运行时，爆炸性气体环境可能偶尔出现的场所。
3.8
2区zone2 在正常运行时，爆炸性气体环境不可能出现，如果出现仅短时间存在的场所。
3.9
粉尘dust 在大气中依靠自身重量可沉淀下来，但也可持续悬浮在空气中一段时间的包括纤维和飞累在内的固
体微小颗粒（包括HJ492一2009中定义的粉尘和颗粒）。 3.10
可燃性粉尘combustibledust 与空气混合后可能燃烧或焖燃，在常温常压下与空气形成爆炸性混合物的粉尘、纤维或飞絮。
3.11
21区zone21 在正常操作过程中，空气中爆炸性环境可能或偶尔以可燃性粉尘云的状态出现的场所。
3.12
22区zone22 在正常操作过程中，空气中爆炸性环境不可能以可燃性粉尘云的状态出现，如果出现仅短时间存在
的场所。 3.13
最高表面温度maximumsurfacetemperature 在规定的最高环境温度条件下，对规定的无粉尘或粉尘层覆盖条件进行试验时，电气设备表面的任
2 JB/T13988—2020
何部分所达到的最高温度。
注：该温度是在试验条件下达到的。由于粉尘的隔热性，该温度随着粉尘厚度的增加而升高。
4防爆分类和温度组别
4.1防爆分类 4.1.1爆炸性环境用防爆门式起重机，其电气设备根据GB3836.1一2010中第4章和GB12476.1- 2013的规定，分为II类和可燃性粉尘环境用，则相应的防爆门式起重机分类为：
I类：煤矿瓦斯气体环境用防爆门式起重机；一Ⅱ类：除煤矿瓦斯气体之外的其他爆炸性气体环境用防爆门式起重机；一除煤矿以外的可燃性粉尘环境用防爆门式起重机。
4.1.2用于煤矿的防爆门式起重机，当其环境中除甲烷外还可能含有其他爆炸性气体时，应按照I类和Ⅱ类相应可燃性气体的要求进行设计及制造。 4.1.3ⅡI类防爆门式起重机按照其拟使用的爆炸性气体环境的种类可进一步分为ⅡA、IⅡIB和IIC类防爆门式起重机。IIA类爆炸性环境代表性气体是丙烷；IIB类爆炸性环境代表性气体是乙烯；IC类爆炸性环境代表性气体是氢气。
注1：以上分类的依据，对于采用隔爆型电气设备的防爆门式起重机是隔爆外壳电气设备的最大试验安全间隙
（MESG)，对于采用本质安全型电气设备的防爆门式起重机是电气设备的最小点燃电流比（MICR）。
注2：IIB类防爆门式起重机可适用于IA类防爆门式起重机的使用条件；IⅡIC类防爆门式起重机则可适用于IⅡIA
和IⅡIB类防爆门式起重机使用条件。
4.1.4可燃性粉尘环境用防爆门式起重机按照GB12476.1一2013规定的区域进行分类。 4.2温度组别 4.2.1I类防爆门式起重机的电气设备或机械部件最高表面温度不应超过：
一150℃，当电气设备或机械部件表面可能堆积煤尘时： -450℃，当电气设备或机械部件表面不会堆积或采取措施（例如密封防尘或通风）可以防止堆
积煤尘时。
4.2.2Ⅱ类防爆门式起重机的电气设备或机械部件的最高表面温度按表1的规定分为T1～T6六组，且不应超过表1的规定值。
表1
温度组别 T1 T2 T3 T4 T5 T6
最高表面温度 ℃
450 300 200 135 100 85
4.2.3可燃性粉尘环境用防爆门式起重机的电气设备或机械部件的最高表面温度不应超过以下规定：
一当设备表面无粉尘层时，测得的最高表面温度不应超过规定的最高表面温度及拟使用环境中的具体的可燃性粉尘云的点燃温度；当设备表面有粉尘层时，除了上述要求的最高表面温度外，也可测定环绕设备所有侧面形成
3 JB/T13988——2020
的厚度为T的粉尘层的最高表面温度，文件中另有规定时除外，并按GB3836.1一2010中 29.4d）的要求用符号“X”指明具体的使用条件。
注1：粉尘层最大厚度TL可由制造商规定。 注2：粉尘层堆积可能达到50mm的设备的附加使用信息在GB/T3836.15—2017中给出。
4.3防爆型式、防爆标志 4.3.1防爆型式 4.3.1.1防爆门式起重机的防爆型式等同其所用电气设备的防爆型式。 4.3.1.2爆炸性气体环境时，防爆门式起重机电气设备的防爆型式应符合GB3836.1一2010中29.3的规定。 4.3.1.3爆炸性粉尘环境时，防爆门式起重机电气设备的防爆型式应符合GB3836.1一2010中29.4的规定。 4.3.1.4混（复）合型防爆型式应符合GB3836.1一2010中29.5的规定。 4.3.2防爆标志
根据GB3836.1对爆炸性环境电气设备和GB12476.1一2013对可燃性粉尘环境电气设备的要求，防爆门式起重机的防爆标志采用下述方式：
a）爆炸性气体用I类、I类防爆门式起重机：
L
Ex
设备保护级别，见GB3836.1一2010中的3.18 温度组别，见4.2.1 爆炸性气体环境（A、B、C)，见4.1.3 防爆分类，见4.1.1 防爆型式，见4.3.1 防爆标志
示例1：爆炸性气体【氢气（H2)】环境用防爆门式起重机，其电动机、开关等电气件拟采用隔爆型。氢气的级别为“C”
温度组别为T1，设备保护级别为Gb，故其防爆标志为：
Ex d IIC T1 Gb 或 Ex d IIC 450℃ Gb
b）可燃性粉尘环境用防爆门式起重机： Ex
最高表面温度外壳防护等级区域防爆型式防爆标志
示例2：用于21区的“tD”A型可燃性粉尘环境用防爆门式起重机，其电动机、开关等电气件拟采用外壳保护型“tD”，外
4 JB/T13988—2020
壳防护等级为IP65，最高表面温度为225℃。其防爆标志为：
Ex tD A21 IP65 T225℃
5结构型式和基本参数
5.1结构型式分类 5.1.1防爆门式起重机按主梁分为：
单主梁门式起重机（见图1)；双主梁门式起重机（见图2）。
图
$
R
福 N
图2
