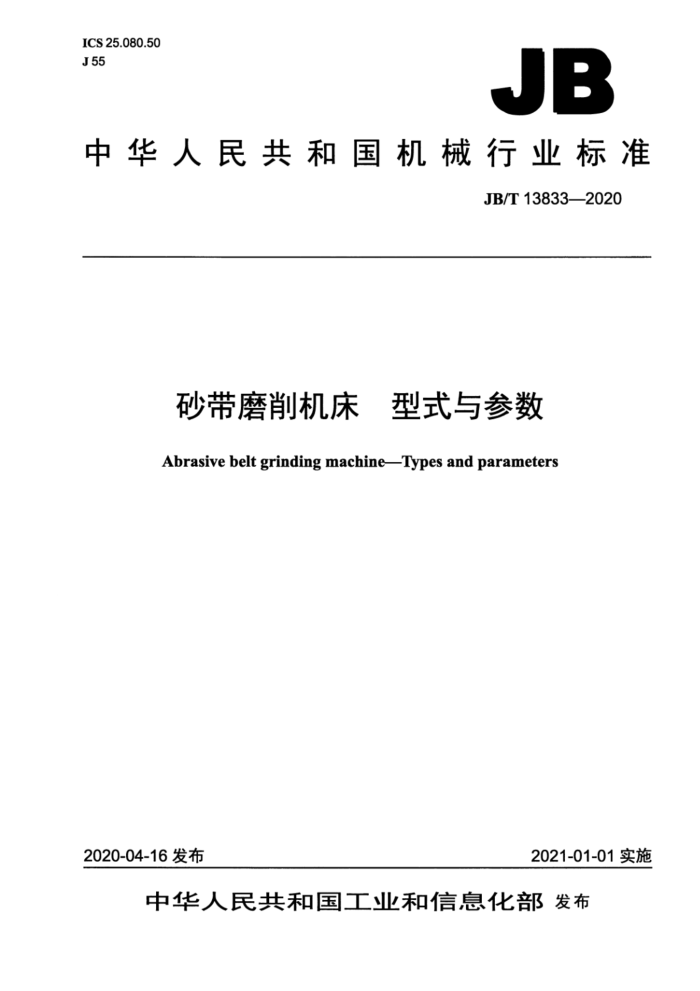

JB
中华人民共和国机械行业标准
JB/T13833—2020
砂带磨削机床 型式与参数 Abrasive belt grinding machineTypes and parameters
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2总则... 3外圆砂带磨削机床
1
3.1无心外圆砂带磨削机床 3.2普通外圆砂带磨削机床。 4平面砂带磨削机床... 4.1接触轮平面砂带磨削机床 4.2压磨板平面砂带磨削机床. 4.3单砂架平面砂带磨削机床. 5曲面砂带磨削机床.. 5.1工业罐体砂带抛磨机床 5.2六轴联动数控砂带磨削机床.
8
表1砂带磨削机床的一般型式表2无心外圆砂带磨削机床的基本型式。 表3无心外圆砂带磨削机床的主要参数. 表4普通外圆砂带磨削机床的基本型式. 表5普通外圆砂带磨削机床的主要参数，表6接触轮平面砂带磨削机床的基本型式.. 表7 接触轮平面砂带磨削机床的主要参数表8压磨板平面砂带磨削机床的基本型式. 表9压磨板平面砂带磨削机床的主要参数. 表10 单砂架平面砂带磨削机床的基本型式. 表11 单砂架平面砂带磨削机床的主要参数表12 工业罐体砂带抛磨机床的基本型式表13 工业罐体砂带抛磨机床的主要参数. 表14 六轴联动数控砂带磨削机床的基本型式表15 六轴联动数控砂带磨削机床的主要参数
产 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：重庆三磨海达磨床有限公司、杭州祥生砂光机制造有限公司、北京第二机床厂有
限公司、苏州苏福马机械有限公司、北京三磨诺斯磨削设备有限公司、重庆煌奕磨具有限公司、浙江工业大学。
本标准主要起草人：黄云、杨俊峰、陈勇奇、沈文荣、张秀兰、朱春星、杨德波、袁巨龙、吴忠平、 李平、李伟。
本标准为首次发布。 砂带磨削机床 型式与参数
1范围
本标准规定了各类砂带磨削机床的类型及参数。 本标准适用于砂带磨削机床设计、制造。
2总则
砂带磨削机床的一般型式见表1。
表1砂带磨削机床的一般型式
类别
型式立式卧式
无心外圆砂带磨削机床
外圆砂带磨削机床
凸轮轴砂带磨削机床曲轴砂带磨削机床
普通外圆砂带磨削机床
传送带式传送轮式传送带式传送轮式单面宽带底砂机单面宽带砂光机
接触轮平面砂带磨削机床
砂带磨削机床
平面砂带磨削机床
压磨板平面砂带磨削机床
单砂架平面砂带磨削机床
工业罐体砂带抛磨机床
曲面砂带磨削机床
磨头摆动式工作台摆动式
六轴联动数控砂带磨削机床
注：上述机床均包括了普通和数控两种类型。
3外圆砂带磨削机床 表2无心外圆砂带磨削机床的基本型式
类别
机床型式
型式示意图
工件示意图
立式
放大
无心外圆砂带磨削机床
卧式
工件示意图
缩小
表3无心外圆砂带磨削机床的主要参数
主要参数磨削直径范围D
立式无心外圆砂带磨削机床
卧式无心外圆砂带磨削机床
5~50
50~150
300~750 7501200
150~250
100~300
mm 磨削长度范围工
50~6000 500~12000 1000~12000
4000~12000
mm 最大工件质量
100
1000
3 000
3 000
8000
12000
kg 砂带宽度 mm
50
100
150
100
150
150~200
3.2 普通外圆砂带磨削机床 表4普通外圆砂带磨削机床的基本型式
类别
机床型式
型式示意图
凸轮轴砂带磨削机床
?
D
中
普通外圆砂带磨削机床
曲轴砂带磨削机床
表5普通外圆砂带磨削机床的主要参数
凸轮轴砂带磨削机床、曲轴砂带磨削机床单工位
主要参数磨削直径范围D
双工位
120
mm 磨削长度范围工
1500
750
mm 最大工件质量
50
30
kg
4平面砂带磨削机床
4.1接触轮平面砂带磨削机床 表6接触轮平面砂带磨削机床的基本型式
类别
机床型式
型式示意图
工件进给方向工件
传送带式
接触轮平面砂带磨削机床
工件进给方向
工件 0
由由七
+
传送轮式
表7接触轮平面砂带磨削机床的主要参数
主要参数磨削宽度 mm 磨削厚度 mm 磨削长度 mm 最大工件质量
传送带式
传送轮式
200~1 900
1~120 ≥300 200
0.5 ~30 ≥400 1 000
kg 4.2压磨板平面砂带磨削机床
压磨板平面砂带磨削机床的基本型式见表8，主要参数见表9。
表8压磨板平面砂带磨削机床的基本型式机床型式
类别
型式示意图
工件进给方向工件
传送带式
工
压磨板平面砂带磨削机床
Y
工件进给方向
由 一由0 工件
由
T
传送轮式
表9压磨板平面砂带磨削机床的主要参数
主要参数磨削宽度 mm 磨削厚度 mm 磨削长度 mm
传送带式
传送轮式
200~1900
1~120 ≥400
0.5~30 ≥500
