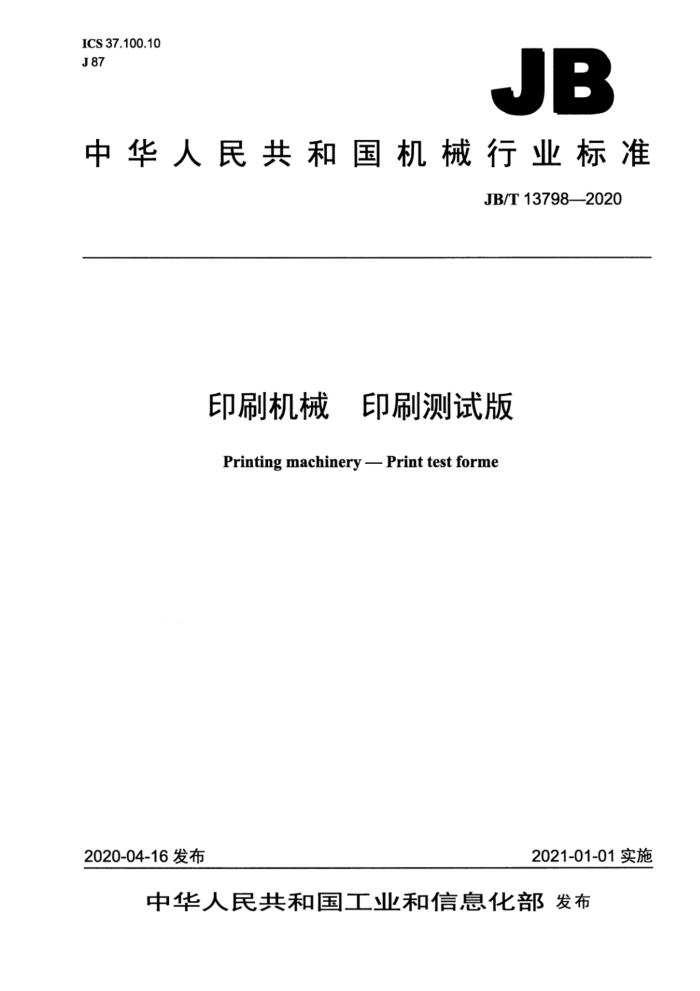

JB
中华人民共和国机械行业标准
JB/T13798—2020
印刷机械 印刷测试版 Printing machinery-Print test forme
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义， 4构成元素. 4.1 梯标（laddertargets） 4.2 游标（verniertargets） 4.3 套准方格（registergrid） 4.4 星标（star） 4.5 网点色块（dot） 4.6 印刷质量测控条 4.7 其他元素 5形式与排列. 5.1形式. 5.2 排列 6试验方法. 6.1环境要求.. 6.2材料要求 6.3 印刷测试. 6.4 检测仪器附录A （资料性附录） 原稿缩小的自然图像复制品附录B （资料性附录）印刷测试版示意图.
I
图1 梯标示意图图2 游标示意图图3 套准方格示意图. 图4 星标示意图图5 网点色块示意图. 图6 印刷质量测控条示意图图7 测试中纸张的纤维排列方向示意图图A.1 N1和N1A. 图A.2 N2和N2A. 图A.3 N3和N3A 图A.4 N4和N4A 图A.5 N5和N5A.. 图A.6 N6和 N6A...
E 图B.1 印刷测试版示意图 中
.·
自然图像标准原的使用特
，6
表A.1
000000000.00. 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：北京印刷学院、浙江炜冈机械有限公司、广州市千彩纸品印刷有限公司、佛
山市质量和标准化研究院、北京高科印刷机械研究所有限公司、广东省东莞市质量技术监督标准与编码所、云南通印股份有限公司。
本标准参加起草单位：昆明五彩印务有限公司、广州市爱司凯科技股份有限公司、西安理工大学、 深圳职业技术学院、杭州电子科技大学、北京汉德图像设备有限公司、大理美登印务有限公司。
本标准主要起草人：何晓辉、蔡吉飞、王强、何松林、车文春、吴、周世生、郑元林、何颂华、 李永梅、杨柳慧、尹纯、刘建防、罗锐球、溥德伟、普光、李斌、谷向阳、陈建、陈晨、刘骏、张立德。
本标准为首次发布。 印刷机械印刷测试版
1范围
本标准规定了印刷测试版的术语和定义，构成元素、形式与排列，试验方法。 本标准适用于平版胶印机印刷性能测试，柔性版印刷机、凹版印刷机以及丝网印刷机等可参照
执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17155胶印印版尺寸 GB/T17934.2印刷技术网目调分色片、样张和印刷成品的加工过程控制第2部分：胶印 GB/T18721印刷技术印前数据交换CMYK标准彩色图像数据（CMYK/SCID） GB/T18722印刷技术反射密度测量和色度测量在印刷过程控制中的应用 GB/T30329.1一2013印刷技术四色印刷油墨颜色和透明度第1部分：单张纸和热固型卷筒纸
胶印
GB/T33248一2016印刷技术胶印橡皮布 CY/T3色评价照明和观察条件 HG/T2694—2011阳图型PS版 JJG119实验室pH（酸度）计检定规程 JJG376电导率仪检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
印刷测试版 printing test forme 由专门设计的各种文学、色块、图形与图像构成，用于检测印刷机印刷性能的元素组合。
4构成元素
4.1梯标（laddertargets）
用于检测横向与纵向的滑移与网点扩大。梯标的主要元素是由50%的网点构成的横纵线条，如图1 所示。梯标宜按照黑K、青C、品红M、黄Y原色顺序，自版面由外向内放置在测试样张的四周、从内口到拖梢，并按照宽度不小于10mm区域设定 图1梯标示意图
4.2游标(verniertargets)
用于测量评估并确定印刷机组间的印刷形变，如图2所示。以幅宽1020mm印刷机为例，游标放置在距离叼口150mm～250mm的位置。其他幅面的印刷机参照使用，游标宜放置在距离口一定的位置。
游标尺
主尺
图2游标示意图
4.3套准方格（registergrid）
用于检测印刷机组间的套准精度，由一定宽度（不小于0.5mm）的交叉线构成，如图3所示。套准方格分布在四个区域内一一两个在叼口、两个在拖梢，用于确定印刷机组间的套准精度。套准方格能够测试出套印不准的机组。
图3套准方格示意图
4.4星标（star）
用于评价印刷机压力的一致性，使用GB/T18721中的星标，如本标准图4所示，宜在版面内按田字格分布、均匀布局。 图4星标示意图
4.5网点色块（dot）
用于评价印刷机压力的稳定性，是由50%网点组成的色块，尺寸不小于6mm×6mm，如图5所示。
图5网点色块示意图
4.6印刷质量测控条
用于控制印刷操作的稳定性。印刷质量测控条分别放置在呵口和拖梢，应在整个印刷幅面横向重复放置，每个单元最少应包含图6所示的控制块。
100 100100 C M Y K
100 100 100100 C+MC+YM+YC+M+Y
H
中
K
3
A
上
说明： 1CMYK实地色块： 2——代表高中低阶调的三个网目色块： 3
一（C+M）、（C+Y）、（M+Y）双色叠印实地色块： 4—（C+M+Y）三色叠印实地色块： 5—表示印刷变形方向的色块。
图6印刷质量测控条示意图
4.7其他元素
根据印刷机幅面：选取3幅及以上标准原稿作为主观评价图像：所选取图像（参见附录A）体现印 5形式与排列
5.1形式
印刷测试版应按照印刷精度要求采用数字方式制作，以满足输出使用的精度。 5.2排列
印刷测试版排列分布参见附录B。
6试验方法
6.1环境要求 6.1.1作业环境要求
温度为18℃～28℃；相对湿度为40%～75% 6.1.2 2观察环境
符合CY/T3的要求。 6.2材料要求 6.2.1印版
通过印刷质量测控条检测质量，印版质量应符合HG/T2694一2011的要求，印版尺寸应符合GB/T 17155的要求。 6.2.2 2纸张
使用符合GB/T17934.2规定的纸张。 6.2.3油墨
使用符合GB/T30329.1一2013规定的油墨。 6.2.4橡皮布
使用符合GB/T33248-2016规定的橡皮布。 6.2.5 5润版液
润版液应与油墨、印版的适性相匹配。配置润版液的水的硬度宜在（8一12）DH，润版液的PH值控制在4.5～6.0，电导率宜在（800～1200）μS/cm 6.3印刷测试 6.3.1测试准备
印刷机在测试前，先使用实地测试版和平网测试版进行状态调校，直至水路、墨路及压力系统正常后，再使用印刷测试版进行检测。
