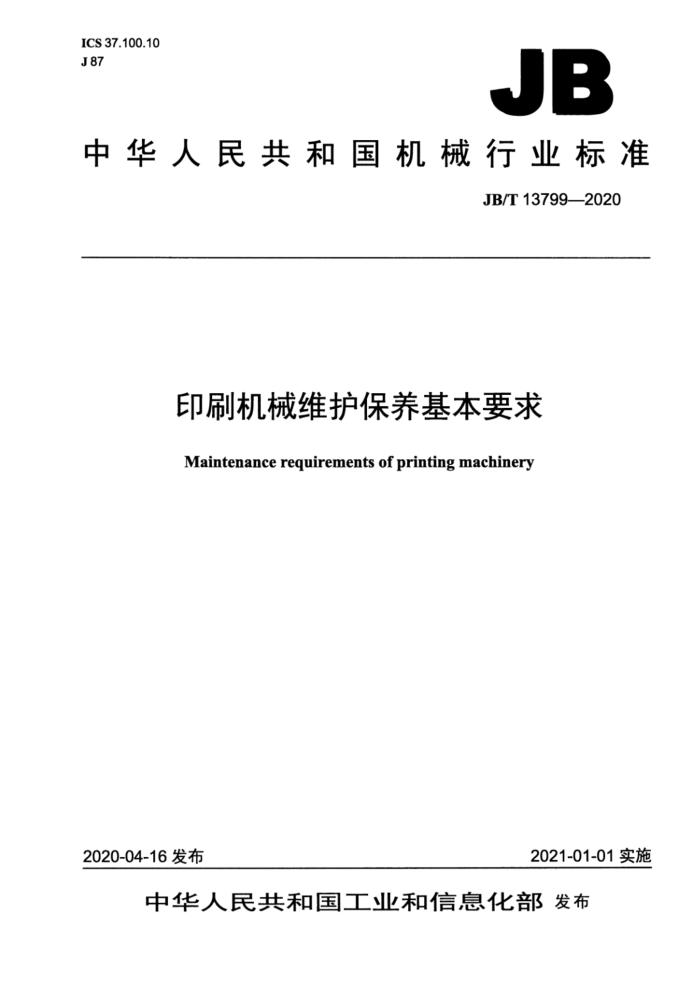

JB
中华人民共和国机械行业标准
JB/T13799—2020
印刷机械维护保养基本要求
Maintenance requirements of printing machinery
2020-04-16发布
2021-01-01实施 目 次
前言，引言 1范围 2规范性引用文件 3术语和定义. 4维护条件和要求
I III
4.1维护条件 4.2基本要求. 5监督检查. 附录A（资料性附录）直接制版机维护保养项目及解决方法附录B（资料性附录）单张纸平版印刷机维护保养项目及解决方法，附录C（资料性附录） 凹版印刷机维护保养项目及解决方法附录D（资料性附录） 柔版印刷机维护保养项目及解决方法. 附录E（资料性附录） 网版印刷机维护保养项目及解决方法附录F（资料性附录） 单张纸平压平模切机维护保养项目及解决方法附录G（资料性附录） 裁切生产线维护保养项目及解决方法附录H（资料性附录）） 胶订联动线维护保养项目及解决方法. 附录I（资料性附录）骑马装订联动线维护保养项目及解决方法，附录J（资料性附录）设备维护保养记录.
.10 .14
18 .21 24 .30 33 36
表A.1 直接制版机维护保养项目及解决方法. 表B.1 单张纸平版印刷机维护保养项目及解决方法表C.1 凹版印刷机维护保养项目及解决方法表D.1 柔版印刷机维护保养项目及解决方法表E.1 网版印刷机维护保养项目及解决方法. 表F.1 单张纸平压平模切机维护保养项目及解决方法. 表G.1 裁切生产线维护保养项目及解决方法表H.1 胶订联动线维护保养项目及解决方法表 I.1 骑马装订联动线维护保养项目及解决方法. 表J.1 设备维护保养记录表
3
.10 14 .18 .21 .24 30 ..33 .36 前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：北人智能装备科技有限公司，陕西北人印刷机械有限责任公司、天津长荣科
技集团股份有限公司、平湖英厚机械有限公司、北京高科印刷机械研究所有限公司、江西中景集团有限公司、浙江美格机械股份有限公司、浙江炜冈机械有限公司、浙江劲豹机械有限公司、广东省东莞市质量技术监督标准与编码所、云南通印股份有限公司。
本标准参加起草单位：北京印刷学院、北京高威科电气技术股份有限公司、中山松德印刷机械有限公司、深圳职业技术学院、广州市爱司凯科技股份有限公司、深圳市科精诚印刷机械制造有限公司、大理美登印务有限公司、玉田县信德诚印刷机械有限公司、玉田县炬兴印刷包装机械制造有限公司。
本标准主要起草人：孙铁军、胡刚、薛志成、孙秀萍、王玉信、关景果、谢士根、徐桦、蓝俞静、 车文春、张翔、张力、刘国方、周炳松、吴文秋、柏子游、赵吉斌、袁英才、娄向东、谷向阳、陈建杨述鑫、罗锐球、邱耀光、马振江、溥德伟、普光、张铁军、刘凤超、孙朝品。
本标准为首次发布。 引言
本标准规范了印刷机械的维护保养要求，目的是增加印刷机械的无故障工作时间，缩短维护和维修时间，延长其使用寿命；便于指导印刷机械制造单位完善其产品使用说明书中维护保养部分，指导印刷机械的使用单位编制规范的维护保养文件。
由于印刷机械设备种类多、结构和功能差异大，为便于标准的参照使用，在正文的基础上，增加了标准的资料性附录部分，选出直接制版机、单张纸平版印刷机、凹版印刷机、柔版印刷机、网版印刷机、 单张纸平压平模切机、裁切生产线、胶订联动线、骑马装订联动线等9种产品，就其维护保养内容和要求做出了具体描述，其他印刷机械产品可参照该内容编写其维护保养文件。 印刷机械维护保养基本要求
1范围
本标准规定了印刷机械维护保养的术语和定义，维护条件和要求，监督检查。 本标准适用于印刷机械设备（以下简称设备）的维护保养。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T20956一2007印刷机械切纸机设计及结构安全规则 GB/T25680一2010印刷机械卧式平压模切机 GB/T256812010印吊刷机械胶粘装订联动机 GB/T28383—2012卷筒料凹版印刷机 JB/T8115一2016印刷机械切纸机 JB/T9124.2—2013 3平型网版印刷机第2部分：滚筒式平型网版印刷机 JB/T11467—2013卫星式柔版印刷机 JB/T12709—2016印刷机械裁切生产线
3术语和定义
下列术语和定文适用于本文件。
3.1
印刷机械printingmachinery 印前设备、印刷机、印后设备、涂布复合设备及配套辅助设备的总称。
3.2
保养周期 maintenance period 每次保养设备的间隔时间。
3.3
维护保养记录 maintenance record 设备保养的时间、保养的项目、保养人员等原始资料和档案。
4维护条件和要求
4.1维护条件
4.1.1设备说明书及随机文件资料应准备齐全。 4.1.2检测仪器仪表、工具等保养工具应准备齐全。 4.2基本要求
4.2.1维护保养单位在施工作业时应执行国家安全技术规范，并应符合使用说明书的安全操作要求。 4.2.2设备维护保养完成后，设备的操作安全应符合相应的安全标准要求。 4.2.3维护保养后的设备性能应符合相应的技术规范或产品标准的要求。 4.2.4制造单位或用户应按使用说明书和维护保养资料制定设备维护保养内容，内容应包括：
a）维护保养项目； b）检查项目： c）解决方法； d）保养周期。
4.2.5设备维护保养的项目参照但不限于表A.1、表B.1、表C.1表D.1表E.1、表F.1、表G.1 表H.1、表I.1中所列项目。详细内容参见附录A、附录B、附录C、附录D、附录E附录F、附录G 附录H、附录I。 4.2.6对设备所进行的维护保养，应落实责任人，并做好维护保养记录。 4.2.7设备停用应记录在案：设备恢复使用前应根据维护保养要求进行维护保养。 4.2.8从事设备维护保养的作业人员，应具备相应的专业技能和资质。 4.2.9设备的维护保养记录应包括但不限于以下内容：
a）设备名称、规格、型号、制造单位、生产日期、设备编号、安装调试时间、大修记录、重要部
件更换记录； b）维护保养项目及解决方法所用表格参见表A.1、表B.1表C.1、表D.1、表E.1、表F.1、
表G.1表H.1、表I.1.保养周期应符合设备使用说明书或维护保养资料要求。
4.2.10维护保养责任部门应建立与设备相对应的维护保养记录表，参见表J.1。
5监督检查
5.1设备使用单位应建立维护保养工作的监督检查制度。 5.2指定专人定期检查设备维护保养的质量和相对应的维护保养记录。 5.3对故障记录、维护记录中重大问题的处理进行核实和确认。 5.4对监督检查中发现的不合格项，限期纠正。 附录A （资料性附录）
直接制版机维护保养项目及解决方法
直接制版机维护保养项目及解决方法见表A.1。
表A.1直接制版机维护保养项目及解决方法
序号
检查项目版台的整洁度版台上不应有灰尘或油污等）
解决方法
保养周期
维护保养项目
供版平台表面
擦拭积灰和油污
1天
1
供版平台升降 传动带张紧度、丝杠清 按使用说明书的方法调整传动带的机构
2
松紧度，擦拭丝杠油污，并加注润滑油
洁和润滑情况传动齿轮和齿条的润 查看齿轮、齿条工作状况并加注润滑 3个月滑情况，步进电动机同步 油，按使用说明书的方法调整同步带的
供版系统 吸嘴/升降机构 带的张紧情况
松紧度
吸嘴是否损坏，吸嘴和接近传感器的清洁情况 器外表面，用煤油或酒精清洁吸嘴皮
更换破损或卷曲的吸嘴皮，擦拭传感
1周
4
收纸盒衬纸是否溢出同步带张紧情况，夹纸器的清洁情况室内温度、湿度和防尘情况
5
查看、清理按使用说明书的方法调整同步带松紧度，清洁夹纸器齿轮并加注润滑油
1天 3个月
收纸机构
6
调节空调温度、除湿，查看防尘措施是否到位并调整
使用环境
7
压缩空气供给过滤 气压须达到设备要求，检查并排出缸系统
体水分，检查并排出油水分离器水分擦拭表面积灰，清理进版口，让进风散热口保持畅通清洁设备外表面之前，对所有检修面板接缝进行真空除尘，除去所有堆积的 1天灰尘：用干布将表面擦拭干净若要更彻底地清洁，应使用水和中性清洁剂浸湿的清洁布，擦拭所有外部表面。用清洁的湿布彻底擦掉所有残留的清洁剂
外观清洁度：进版口、 进风、散热排风口的情况
整机外观
8
制版系统
进版导板的清洁情况进版导板的抗静电胶带的使用情况进版输送带，进版检测
9
擦拭导板表面积灰
6个月
10
更换抗静电胶带
进版系统
清洁进版输送带，清洁进版、双张检 表A.1直接制版机维护保养项目及解决方法（续）
保养周期
解决方法
序号 12
维护保养项目
检查项目
用0.15mm、0.30mm版材进行负压检查，检查负压气路情况
进版负压情况侧规上压轮压力是否 查看并调整侧规上压轮压力，更换损 3个月合适，平规和到位传感器 坏的上压轮或使用量达8万张的上压的清洁度
进版系统
13
轮，清洁平规、到位传感器外表面清洁表面和气孔清洁印版辊表面用90%质量分数）异丙醇和10%C质量分数）蒸馏水的混合液湿润适用于精 1个月密操作的擦拭布，只沿一个方向擦拭检测条一次
1周
光鼓清洁度印版辊
14 15
16
版边检测条
光鼓驱动机构同步带 按使用说明书的方法调整同步带松松紧情况、伺服器散热风 紧度，清洁伺服器散热风扇（使用量达 6个月
17
8万张时更换）
扇的清洁度版头夹版机构的清洁情况和拉簧或压簧的使 查看拉簧、扭簧的工作状况。出现失用情况
装版系统
18
效情况或在使用量达4万张时应更换：
版尾机构的清洁情况 清洁驱动机构并加注润滑油，按使用说和润滑情况，拉簧、扭簧 明书的方法调整同步带松紧度的使用情况动平衡机构中平衡块
19 制版
3个月
系统
查看平衡块定位机构的工作情况，清洁驱动机构并加注润滑油，按使用说明书的方法调整同步带松紧度
定位机构、润滑和清洁的情况，步进电动机同步带松紧情况镜头、激光功率传感器 用专用布擦拭镜头、功率传感器的外
20
1个月
21
表面查看并调整散热风机、制冷液循环泵的工作情况。冷却液体半年应添加一次，使用两年应更换
的清洁度激光冷却系统的工作状态调焦系统润滑油情况 擦拭焦距、物距丝杠并涂抹少量润滑 6个月
激光成像系统
22
23
油：做消隙检查和调整擦拭V形导轨、后导轨并涂抹少量润滑油擦拭光栅尺和读数头擦拭外表面，清洁过滤芯，过滤芯每半年应更换
和精度情况
扫描机构的润滑情况直线电动机系统的清洁度
24
扫描系统
25
3个月
26
真空泵清洁情况
真空系统
变频器外表面的清洁
