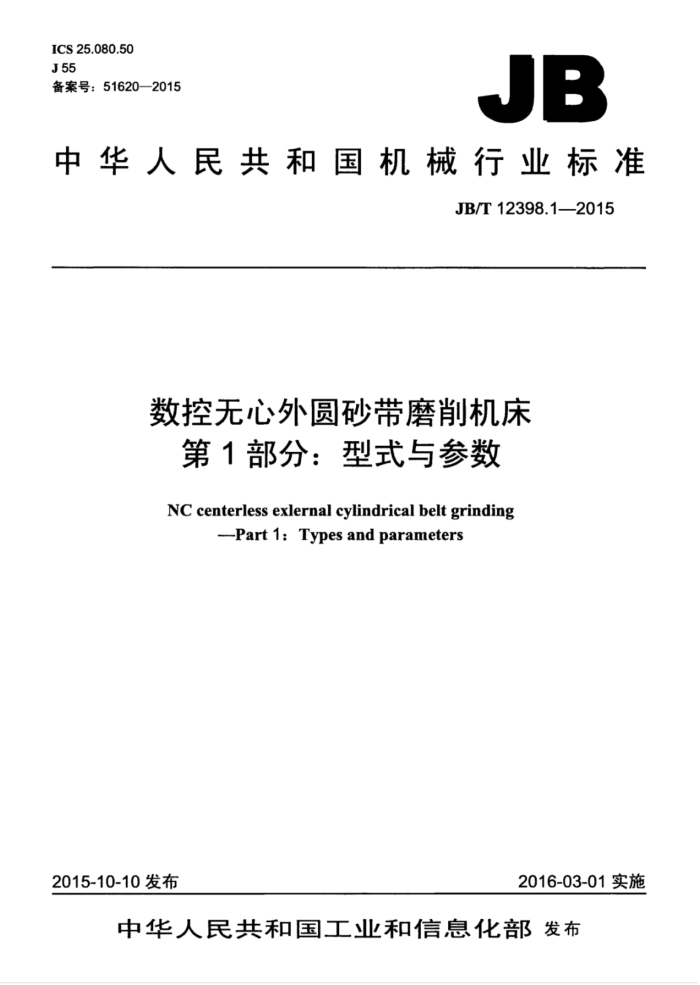

ICS25.080.50 J55 备案号：51620—2015
JB
中华人民共和国机械行业标准
JB/T12398.1—2015
数控无心外圆砂带磨削机床
第1部分：型式与参数
NC centerless exlernal cylindrical belt grinding
-Part 1: Types and parameters
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化发布 JB/T12398.1—2015
目 次
前言范围.. 2机床型式. 3 机床参数.
1
I
图1 1A型机床. 图2B型机床，
0001001800000001180800108880000000000000000818000800188851000510080008080000080000000
表1 机床主要参数
中 JB/T12398.1—2015
前言
JB/T12398《数控无心外圆砂带磨削机床》分为三个部分：一第1部分 型式与参数：
-第2部分 技术条件；第3部分 精度检验。
本部分为JB/T12398的第1部分本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：重庆三磨海达磨床有限公司、重庆大学机械传动国家重点实验室。 本部分主要起草人：杨俊峰、黄云、李伟、马昌林。 本部分为首次发布。
II JB/T12398.1—2015
数控无心外圆砂带磨削机床
第1部分：型式与参数
1范围
JB/T12398的本部分规定了一般用途数控无心外圆砂带磨削机床的型式与参数。 本部分适用于新设计的数控无心外圆砂带磨削机床（以下简称机床）。
2机床型式
机床分为以下两种型式：
A型（见图1）： B型（见图2）。
工件示意
图1A型机床 JB/T12398.1—2015
工件示意
图2B型机床
3机床参数
机床的主要参数应符合表1的规定。
表1 机床主要参数 A型机床
参数磨削直径范围D
B型机床
5~50
50~150
150~250
100~300
300~750
750~1200
mm
磨削长度范围L
50~6000 50012000 1000-12000 4000-12000 4000-12000 4000-12000
mm 最大工件重量
12 000
100
1 000
3000
3000
8000
kg 砂带宽度
50
100
150
100
150
150200
mm 8
L/ar
