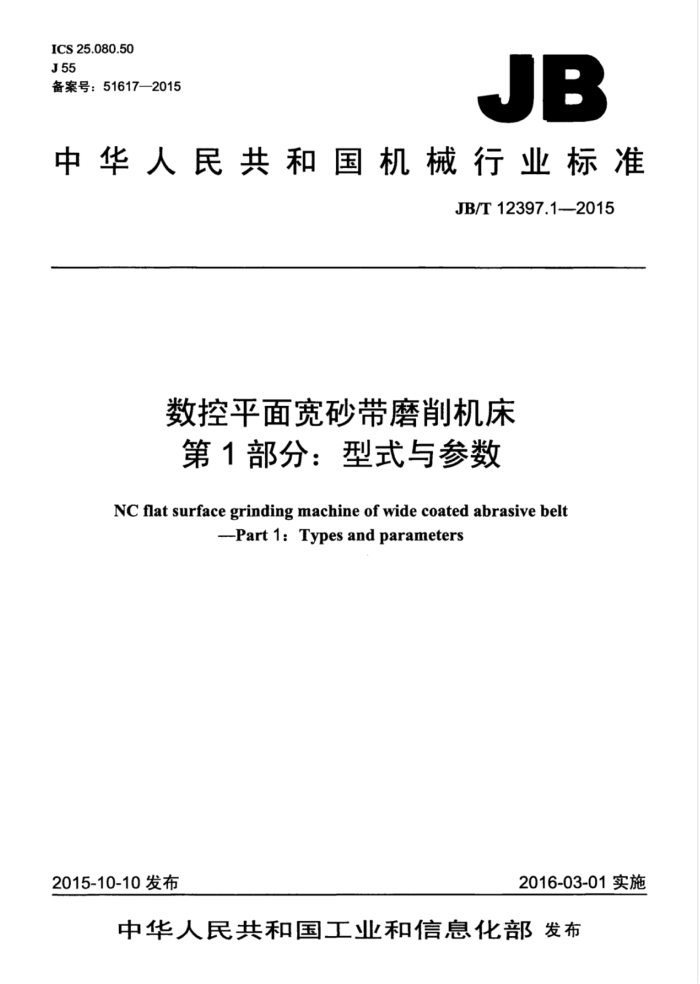

ICS25.080.50 J55 备案号：51617—2015
JB
中华人民共和国机械行业标准
JB/T12397.1-2015
数控平面宽砂带磨削机床第1部分：型式与参数
NC flat surface grinding machine of wide coated abrasive belt
--Part 1: Types and parameters
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12397.1—2015
目 次
前言. 1范围. 2型式. 2.1机床型式 2.2磨头型式. 3参数
图1A型.. 图2B型.. 图3C型... 图4D型..
表1 机床主要参数 JB/T12397.1—2015
前言
JB/T12397《数控平面宽砂带磨削机床》分为三个部分：一第1部分：型式与参数：一第2部分：技术条件；一第3部分：精度检验。 本部分为JB/T12397的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：杭州祥生砂光机制造有限公司、重庆三磨海达磨床有限公司、重庆大学机械传动
国家重点实验室。
本部分主要起草人：陈勇奇、黄云、陈祥生、盛金浩、李伟、杨俊峰。 本部分为首次发布。
II JB/T12397.1—2015
数控平面宽砂带磨削机床第1部分：型式与参数
1范围
JB/T12397的本部分规定了数控平面宽砂带磨削机床的型式与参数。 本部分适用于新设计的数控平面宽砂带磨削机床（以下简称机床）。
2型式
2.1机床型式 2.1.1A型：传送带式接触轮机床如图1所示。
工件进给方向
工件
中
图1A型
2.1.2B型：传送轮式接触轮机床如图2所示。 2.1.3C型：传送带式压磨板机床如图3所示。 2.1.4D型：传送轮式压磨板机床如图4所示。
1 JB/T12397.1—2015
工件进给方向
图2B型
工件进给方向
工件
图3C型 JB/T12397.1-2015
工件进给方向
工件
女 Dtt
图4D型
2.2磨头型式 2.2.1接触轮磨削与压磨板磨削均可在传送带式结构中采用多头组合布局型式。 2.2.2接触轮磨削与压磨板磨削均可在传送轮式结构中采用下磨头布局型式，或采用多头上，下对置磨头布局型式。
3参数
机床的主要参数一般应符合表1的规定。
表1机床主要参数
机床型式 B型 200~2600 0.8~40 ≥400 1000
参数
A型 200-2600 1~80 ≥300
C型 2002600 1~80 ≥400
D型 2002600 1~40 ≥500 1000
磨削宽度 mm 磨削厚度 mm 磨削长度 mm 最大工件质量kg 砂带宽度 mm
200
200
一般比磨削宽度大10mm 中华人民共和国
