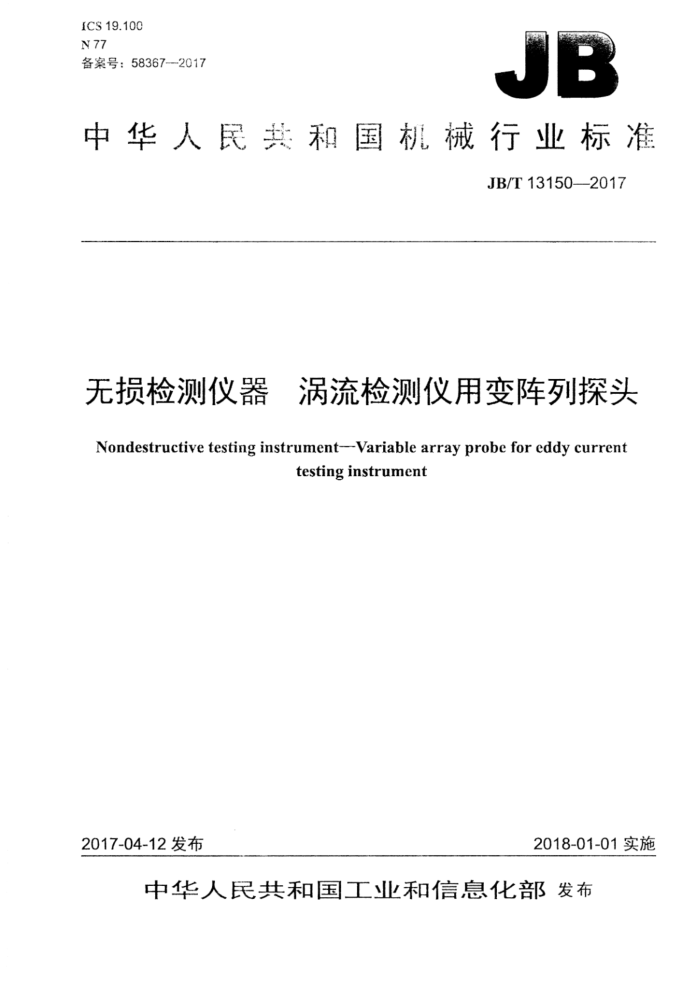

ICS 19.100 N 77 备案号：58367-2017
JB
中华人民共和国机械行业标准
JB/T131502017
无损检测仪器 涡流检测仪用变阵列探头 Nondestructive testing instrument--Variable array probe for eddy current
testinginstrument
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
无损检测仪器 涡流检测仪用变阵列探头
JB/T13150-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111·14513 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13150—2017
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4技术要求.
II
4.1 工作环境条件。 4.2 基本参数... 4.3 阵元个数及布置方式 4.4 变阵列涡流扫描方式 4.5 性能要求 5性能试验. 5.1试验设备 5.2 试验方法， 6检验规则.. 6.1出厂检验， 6.2 型式检验， 7标志、包装、运输和贮存 7.1标志. 7.2 包装. 7.3 运输和贮存附录A（资料性附录） 分辨力检测专用试块VEA-01 A.1 材料与规格， A.2 人工缺陷附录B（资料性附录） 灵敏度检测专用试块VEA-02 B.1 材料与规格 B.2 人工缺陷.
6
图1 -种典型探头阵元线圈布置示意图图2 典型的变阵列涡流扫描方式图A.1 分辨力检测专用试块，图 B.1 灵敏度检测专用试块.
2
表1出厂检验及型式检验项目， JB/T13150—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、空军装备研究院航空所、南昌航空大学、西安交
通大学、中国科学院金属研究所、北京航空材料研究院、国电科学技术研究院、中国铁道科学研究院。
本标准主要起草人：林俊明、雷洪、任吉林、陈振茂、蔡桂喜、徐可北、胡先龙，黄凤英，林发炳。 本标准为首次发布。
ⅡI JB/T13150—2017
无损检测仪器 涡流检测仪用变阵列探头
1范围
本标准规定了涡流检测仪用变阵列涡流检测探头的术语和定义、技术要求、性能试验、检验规则、 标志、包装、运输和贮存。
本标准适用于涡流检测仪用变阵列涡流检测探头（以下简称探头）的出厂检验和型式检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T6587一2012电子测量仪器通用规范 GB/T12604.6无损检测术语涡流检测 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T6147试验机包装、包装标志、储运技术要求 JB/T11780一2014无损检测仪器阵列涡流检测仪性能和检验
3术语和定义
GB/T12604.6和JB/T11780一2014界定的以及下列术语和定义适用于本文件。
3.1
变阵列涡流检测探头 variablearrayeddycurrenttestingprobe 线、面阵列涡流探头中各阵元线圈激励/接收方式可以改变的一种阵列涡流检测探头。
4技术要求
4.1工作环境条件
在下列条件下探头应正常工作： -环境温度为-15℃～45℃；
一相对湿度不大于80%。
4.2基本参数
探头应给出下列基本参数：
扫查宽度；一频率范围；
-
一阵元个数及布置方式；
一
一变阵列涡流扫描方式；一分辨力； JB/T13150—2017
灵敏度。
4.3阵元个数及布置方式
通常每组线圈称为一个阵元，一个阵元连接一个通道，阵元个数越多， 扫查宽度越大。图1所示为一种典型探头阵元线圈布置示意图。
图1 一种典型探头阵元线圈布置示意图
4.4 变阵列涡流扫描方式
变阵列涡流扫描方式指采用电 切换技术改变和控制探 中每个阵元的激励顺序及频率、强度、滤波等参数的激励-接收扫描方式 型的变阵列涡流扫描方 式如图2所示。
a）单激励/差分接收扫描方式
b1
b2
b)单激励/单接收扫描方式
cl
c)差分激励/接收扫描方式
图2典型的变阵列涡流扫描方式 JB/T13150—2017
d)单激励/多接收扫描方式
el
c2
e)多激励/单接收扫描方式
注：方向箭头“ ”的始端线圈为激励线圈，末端线圈为接收线圈。
图2典型的变阵列涡流扫描方式（续）
4.5性能要求 4.5.1分辨力
探头的分辨力由专用试块（参见附录A）进行测试，要求应达到3mm，即能区分与扫查方向垂直的两条裂纹的最小间距为3mm。 4.5.2灵敏度
探头的灵敏度用专用试块（参见附录B）进行测试，要求应达到0.1mm，即能检测与扫查方向垂直的裂纹的最小深度为0.1mm。 4.5.3灵敏度一致性
探头的不同阵元在相同激励条件下，对同一缺陷的检测信号，幅值差不应超过土2dB，相位差不应超过±1° 4.5.4电感一致性
探头内阵元间的电感的最大值与最小值之差应小于0.5μH。 4.5.5电阻一致性
探头内阵元间的电阻的最大值与最小值之差应小于0.52，同一对线圈，电阻差不应超过0.32。
3 JB/T13150--2017
4.5.6耐温性能
探头的耐温性能要求应符合GB/T25480中第3章的规定。 4.5.7耐湿性能
探头的耐湿性能要求应符合GB/T25480中第3章的规定。 4.5.8运输性能
探头的运输性能的试验项目和方法应按JB/T6147、GB/T25480的规定。
5性能试验
5.1试验设备
试验设备包括：
0.5级（或优于0.5级）交、直流电压表和电流表； ----500V和2500V绝缘电阻表（5.0级）； .-数字电压表及数字电流表（0.5级)；一信号发生器：幅度允许误差为土2%，频率允许误差为土0.1%：
不低于50MHz双踪示波器（精度为3%）：一频率为1kHz的电感表（精度为1%）。
5.2试验方法
5.2.1分辨力测试
进行平衡和提离效应补偿后，在附录A中的分辨力检测专用试块上，以均匀的速度沿着切槽中垂线手动扫查切槽，扫查时应保证探头的手动扫查方向与切槽垂直，应清晰观测到各切槽信号。 5.2.2灵敏度测试
进行平衡和提离效应补偿后，在附录B中的灵敏度检测专用试块上，以均匀的速度沿着切槽/孔中垂线手动扫查切槽/孔，扫查时应保证探头的手动扫查方向与切槽/孔垂直，应清晰观测到各切槽/孔信号。 5.2.3灵敏度一致性测试
使用多通道涡流仪与附录B中的灵敏度检测专用试块。探头垂直于切槽/孔沿着切槽/孔的中垂线移动扫查同一切槽/孔，并保证每个阵元的扫查方向与切槽/孔垂直。观测幅值差与相位差。 5.2.4电感一致性测试
探头远离工件条件下，使用电感表进行测试。 5.2.5电阻一致性测试
探头远离工件条件下，使用电阻表进行测试。 5.2.6耐温试验
耐温性能的检测方法应按GB/T25480中4.1、4.2的规定执行，试验后再次对探头进行检验，其性能仍应满足本标准第4章的要求。 4 ICS 19.100 N 77 备案号：58367-2017
