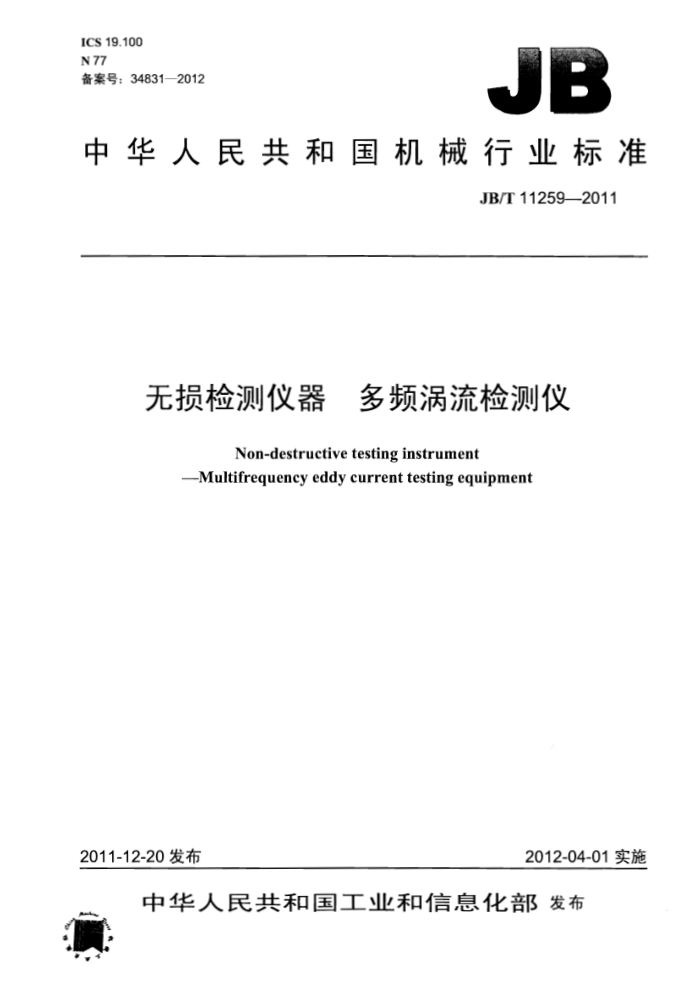

ICS 19.100 N 77 备案号：34831—2012
JB
中华人民共和国机械行业标准
JB/T11259—2011
无损检测仪器 多频涡流检测仪
Non-destructive testing instrument
-Multifrequency eddy current testing equipment
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JB/T11259—2011
目 次
前言范围
III
1 2夫 规范性引用文件
3术语和定义， 4要求... 4.1正常工作条件， 4.2基本参数... 4.3功能与要求. 5试验条件和仪器仪表 5.1试验条件， 5.2仪器仪表... 6检测方法 6.1 检测探头. 6.2 标准试样. 6.3 探头延长线. 6.4 远距离显示和控制 6.5 仪器性能试验 7检验规则 7.1 出厂检验. 7.2型式检验， 8标志、包装、运输和贮存 8.1 标志.. 8.2 包装. 8.3 运输和贮存附录A（规范性附录）标准试块 A.1材料与规格 A.2 人工缺陷，附录B（规范性附录）标准试管 B.1 材料与规格 B.2 人工缺陷附录C（资料性附录）频差法原理图1涡流仪显示方式示意图图2涡流仪功能框图图3 涡流仪信号的混频处理示意图图A.1 标准试块
10 10 10 11 JB/T11259—2011
图 B.1 11#校准试管，图B.2 2#校准试管. 图C.1解调电路... 表1耐温耐湿试验参数，表2基本环境条件分级，表3出厂检验及型式检验项目..
.10 .10 .11 .3 3
II JB/T11259—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准主要起草单位：爱德森（厦门）电子有限公司、北京航空材料研究院、深圳市华测检测技术
股份有限公司、华北电力科学研究院、国核电站运行服务技术公司、辽宁仪表研究所、大亚湾核电运营管理有限责任公司、钢铁研究总院。
本标准主要起草人：林俊明、徐可北、孙华山、胡先龙、叶琛、于志军、王琪、范弘、李寒林。 本标准为首次发布。
I JB/T11259—2011
无损检测仪器 专 多频涡流检测仪
1范围
本标准规定了数字式涡流仪（以下简称涡流仪）的技术要求、试验方法、检验规则和标志、包装、 运输和贮存等内容。
本标准适用于制造、使用和维修后多频涡流检测仪的性能试验。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2423.4电工电子产品环境试验第2部分：试验方法 试验Db交变湿热（12h十12h循
环）
GB/T2611 试验机通用技术要求 GB/T12604.6无损检测术语涡流检测 GB/T13384机电产品包装通用技术条件 GB/T14480.3无损检测涡流检测设备第3部分：系统性能和检验 JB/T5525 无损检测仪器 单通道涡流检测仪性能测试方法 JB/T6147试验机包装、包装标志、储运技术条件 JB/T9329—1999 仪器仪表运输、运输储存基本环境条件及试验方法
3术语和定义
GB/T12604.6界定的以及下列术语和定义适用于本文件。
3.1
多频涡流检测仪 义multi-frequencyeddycurrenttestingequipment 用各种不同频率的混合信号或调制信号进行激励，并对检测信号进行处理的涡流检测装置。
4要求 4.1正常工作条件
涡流仪正常工作条件为： a）温度：5℃~35℃； b）相对湿度：不大于80%； c）大气压力：86kPa～106kPa； d）电源电压：220V×（1±10%）； e）电源频率：（50±1）Hz。
4.2基本参数
涡流仪应给出下列基本参数： a）工作频率范围： b）可同时工作的不同频率个数；
1 JB/T112592011
c）涡流检测信号的通道数量； d）涡流检测信号的显示方式和显示图数量。
4.3功能与要求 4.3.1频率
涡流仪至少具有100Hz～2MHz的不同典型频率，推荐频率连续可调。应具有两个及以上的独立可选、同时激励的频率。 4.3.2相位
涡流仪应至少具有360°相位旋转功能，连续可调，步长不大于1°。应具有手动或自动相位、幅度测量功能。 4.3.3增益
涡流仪增益范围应不小于50dB。宜具有X-Y增益比调节功能。 4.3.4混频
涡流仪应至少有一 个混频单元。混频单元应能将2个不同频率的检测信号进行抑制干扰的混频处理。涡流仪应具有一重或多重的混频能力。推荐使用自动混频功能。 4.3.5显示方式
涡流仪应至少具有时基扫描和阻抗平面图矢量两种涡流检测信号的显示方式，如图1a）和图1b）所示。推荐仪器具有带刻度标识的检波前基频信号波形显示功能，如图1c）所示。漓流仪应具有至少2 个检测信号的阻抗平面图同屏显示的功能。
XI
X1-
a)时基扫描显示
c)基频信号波形显示
b)阻抗矢量显示
涡流仪显示方式示意图
图1
4.3.6灵敏度
用选定的检测探头，涡流仪在进行平衡和提离效应补偿后，应能使2系铝合金标准试块（按照附录
A）上0.5mm深人工缺陷的信号幅度达到全屏。 4.3.7不同检测信号通道的一致性
涡流仪可有一个检测信号处理的物理通道或两个及以上的物理通道。不同通道在使用同一探头以及
相同的激励频率、增益、相位等参数条件下，对于标准试样上同一个人工缺陷的响应信号幅值差异应不大于3%，相位差异应不大于±5°。 4.3.8探头
涡流仪应可配接各式涡流检测探头。 4.3.9屏蔽
涡流仪的所有屏蔽应采用单点接地连接方式。屏蔽电缆不应形成接地回路。 4.3.10绝缘电阻
交流适配器电源输入端与地线之间，试验电压500V时的绝缘电阻应不小于1MQ。
