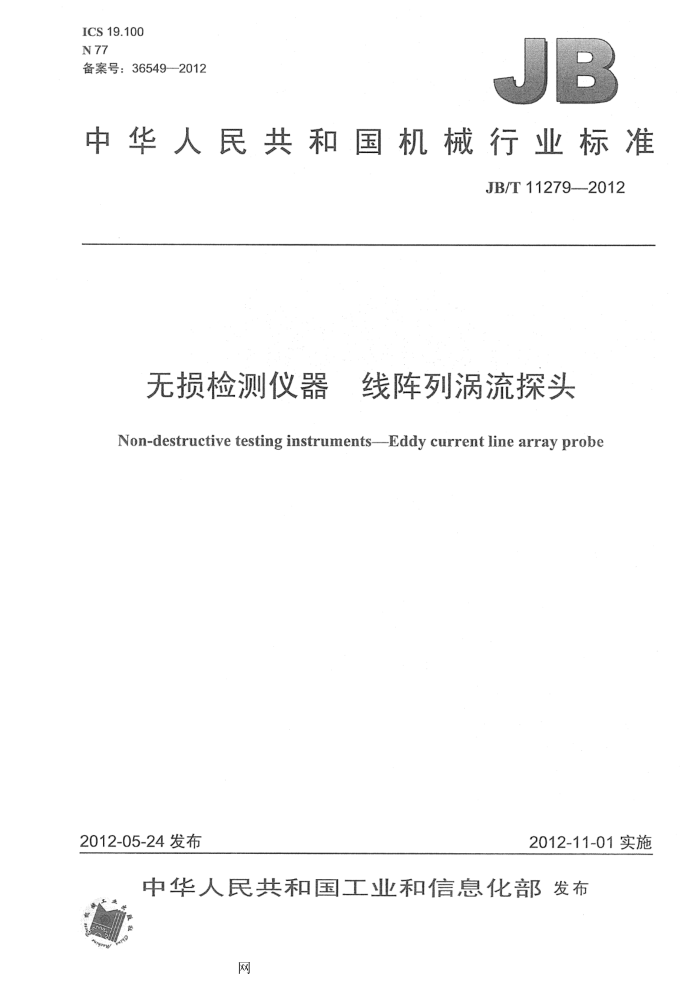

ICS 19.100 N 77 备案号：36549—2012
JB
中华人民共和国机械行业标准
JB/T11279—2012
无损检测仪器 线阵列涡流探头 Non-destructive testing instrumentsEddy current line array probe
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布
网 JB/T11279—2012
目 次
前言 1范围 2 规范性引用文件 3术语和定义 4 要求... 4.1工作环境条件 4.2·基本参数， 4.3功能要求， 5性能测试... 5.1测试设备 5.2设计测试方法 6检验规则， 6.1 出厂检验， 6.2 型式检验. 标识、包装、运输和贮存
7
7.1 标牌. 7.2 包装.... 7.3 运输和贮存附录A（规范性附录）分辨率专用试块 A.1 材料与规格 A.2 人工缺陷附录B（规范性附录）灵敏度检测专用试块 B.1 材料与规格 B.2 人工缺陷，图1 线圈阵列排列示意图，图2 探头结构型式示意图... 图A.1 分辨力检测专用试块，图B.1灵敏度检测专用试块，表1高温试验参数表2低温试验参数. 表3出厂检验及型式检验项目
网 JB/T11279—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、国核电站运行服务技术公司、深圳华测检测技术
股份有限公司、辽宁仪表研究所、北京航空材料研究院、华北电力科学研究院、北京钢铁研究总院，
本标准主要起草人：林俊明、叶琛、朱平、李洪国、徐波、徐可北、胡先龙、范弘。 本标准为首次发布。
II
网 JB/T11279—2012
无损检测仪器 线阵列涡流探头
1范围
本标准规定了线阵列涡流探头（以下简称探头）的技术要求、性能测试、检验规则等内容。 本标准适用于高频2MHz、低频50kHz的线阵列涡流探头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008，包装储运图示标志 GB/T12604.6无损检测术语涡流检测 JB/T6147一2007试验机包装、包装标志、储运技术要求 JB/T93291999仪器仪表运输、运输储存基本环境条件及试验方法 ISO15548-2:2009无损检测涡流检测设备第2部分：探头性能和检验（Non-destructivetesting
Equipment for eddy current examination-Part 2:Probe characteristics and verification) 3术语和定义
GB/T12604.6界定的术语和定义适用于本文件。 4要求 4.1 工作环境条件
在下列条件下探头应正常工作： a）环境温度为-15℃～45℃； b）相对湿度不大于80%。
4.2基本参数
探头应给出下列基本参数： a）扫查宽度； b）频率范围； c）阵元个数及分布方式； d）分辨力； e）灵敏度。
4.3功能要求 4.3.1扫查宽度
探头的扫查范围与线圈阵列尺寸有关，应不小于20mm。 4.3.2频率范围
检测深度的不同，分为高频范围与低频范围。宜采用高频最高可达到2MHz，低频最低可达到50kHz。 4.3.3阵元数及布置方式
每一组线圈称为一个阵元，一个阵元连接个通道，阵元个数越多，扫查宽度越大。一般探头的阵元个数应不少于八个。
1
网 JB/T11279—2012
4.3.4分辨力
分辨力与频率相关，频率越高分辨力越高。探头的分辨力由专用试块进行测试，要求应达到3mm，即能区分与扫查方向垂直的两条裂纹的最小间距为3mm。 4.3.5灵敏度
探头的灵敏度由专用试块进行测试，要求应达到0.1mm，即能检测到与扫查方向垂直的裂纹的最小深度为0.1mm。 4.3.6一致性要求
探头的不同阵元在相同激励条件下，对同一缺陷的检测信号，幅值差不应超过土2dB，相位差不应超过士1°。 4.3.7电感一致性
探头内阵元间的电感的最大值与最小值之差应小于0.5μH。可使用频率为1kHz的电感表进行测
试。 4.3.8电阻致性
探头内阵元间的电阻的最大值与最小值之差应小于12，同一对线圈，电阻差不应超过0.82。 5性能测试 5.1测试设备
测试需要下列设备：
-0.5级（或优于0.5级）交、直流电压表和电流表： -500V和2500V绝缘电阻表（5.0级）数字电压表及数字电流表（0.5级）；信号发生器：幅度最大允许误差土2%，频率最大允许误差土0.1%；不低于50MHz双踪示波器（精度为3%）；频率为1kHz的电感表（精度为1%）。
5.2设计测试方法 5.2.1线圈阵列设计方式
探头通常采用矩阵排列式设计，常规设计样式如图1所示。
Y
b)差分式线圈结构之二
a)差分式线圈结构之
OOOOOC
c)单发射-双接收（品字型）
说明：
发射线圈；2- 接收线圈。
图1线圈阵列排列示意图
2
网 JB/T11279—2012
5.2.2探头结构型式
探头结构型式主要有三种：平面式、曲面式和柔性结构。平面式与曲面式结构如图2所示。
a)平面式
b）曲面式
图2探头结构型式示意图
5.2.3分辨力试验
使用多通道涡流仪与附录A中给出的分辨力检测专用试块。探头垂直于裂缝沿着裂缝的中垂线移动扫查，并保证每个阵元的扫查方向与裂缝垂直。 5.2.4灵敏度试验
使用多通道涡流仪与附录B中给出的灵敏度检测专用试块。测试方法按照ISO15548-2:2009中 6.2.3.11规定的方法。 5.2.5一致性试验
使用多通道涡流仪与附录B中给出的灵敏度检测专用试块。探头垂直于裂缝沿着裂缝的中垂线移动扫查同一裂缝，并保证每个阵元的扫查方向与裂缝垂直。观测幅值差与相位差。 5.2.6耐温性能 5.2.6.1一般要求
在进行耐温试验时，高、低温箱内的温度应保持恒定均匀，温差不超过土3℃，箱内空间至少应为被检探头的3倍。为防止湿度的影响，在不影响耐温试验的条件下，必要时，宜采取对高、低温箱密封或注入干燥空气等措施。 5.2.6.2高温试验
将探头放入高温箱内，试验参数见表1。
表1高温试验参数
试验温度 55℃±3℃
保持时间 8 h
升温速度不大于1℃/min
高温试验后，使温度降至室温，取出探头并在正常工作条件下放置24h以上，经产品性能检查应符合探头标准的要求。 5.2.6.3低温实验
将探头放入低温箱内，试验参数见表2。
表2低温试验参数
试验温度 -25℃±3℃
保持时间 8 h
降温速度不大于1℃/min
低温试验后，使温度升至室温，取出探头并在正常工作条件下放置24h以上，经产品性能检查应符合探头标准的要求（低温试验后，若探头有凝水现象，应适当延长预热时问或采用风扇通风等其他方法迅速去潮后，再进行性能检查）。
3
网 JB/T11279—2012
5.2.7耐湿性能
探头耐湿性能的检测方法应符合JB/T93291999中4.3的规定。 5.2.8运输性能
运输性能的试验项目和方法应符合JB/T9329-1999中第4章的规定。 6检验规则
6.1 出厂检验 6.1.1探头应按出厂检验项目检验合格，签发产品合格证后方可出厂。 6.1.2出厂检验项目见表3。 6.2型式检验 6.2.1有下列情况之一者，应对探头进行型式检验：
新产品或老产品转厂生产的型式鉴定；一正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时； -正式生产时，每年进行一次检验；产品长期停产后，恢复生产时；一出厂检验结果与上次型式检验结果有较大差异时。
6.2.2型式检验项目见表3。
表3出厂检验及型式检验项目
要求 4.3.1 4.3.2 4.3.3 4.3.4 4.3.5 4.3.6 4.3.7 4.3.8 5.2.1 5.2.2
出厂检验
型式检验
序号 - 2 3 4 5 6 7 8 9 10 注：“”为必检项日，“一”为不检项目。
项目扫查范围频率范围
检验方法常规方法常规方法目视法 5.2.3 5.2.4 5.2.5 常规方法常规方法目视法目视法
V / V V V V / >
V
V
/ V V V J 1 V 1
阵元个数及分布方式
分辨力灵敏度一致性要求电感一致性电阻一致性
线圈阵列设计方式探头结构形式
7 标识、包装、运输和购存 7.1 标牌
每台探头应在机壳上明显位置固定标牌，其内容包括下列各项： a）规格、型号； b）主要技术参数； c）制造日期或编号； d）制造者名称或标志； e）执行标准编号。
7.2包装 7.2.1探头的包装应符合JB/T6147—2007中5.1的规定。包装材料应符合JB/T6147—2007中5.2.1的
4
网 JB/T112792012
规定，并选用JB/T6147一2007中5.2.2或5.2.3规定的木材或瓦纸为包装材料。包装箱应符合JB/T 6147—2007中5.3.1.1或5.3.3的规定。装箱应符合JB/T6147—2007中5.4的规定。加固应符合JB/T 6147—2007中5.5的规定。防护包装应符合JB/T6147—2007中5.6.1的规定。 7.2.2 2包装箱外壁上文字和标志应清楚，而且不应因搬运摩擦而模糊不清，其内容包括下列各项：
一产品名称；收货单位和地址及电话；一发货单位和地址及电话；包装箱应有“易碎物品”、“怕雨”等标志并符合GB/T191--2008中表1规定的包装储运标志的图形和名称。
-
7.2.3 包装箱内应附有下列文件：
-产品装箱单；产品合格证；
产品说明书。
7.3 运输和贮存 7.3.1探头的运输、运输贮存环境条件应符合JB/T9329—1999中第3章的规定
7.3.2 探头在运输时应防止振动和碰撞，并应符合JB/T6147-2007中第7章的规定。 7.3.3 探头贮存地点及周围环境不应有腐蚀性气体，环境温度、空气相对湿度符合JB/T9329-1999 中第3章的规定。库内保持空气流通，地面保持清洁。
