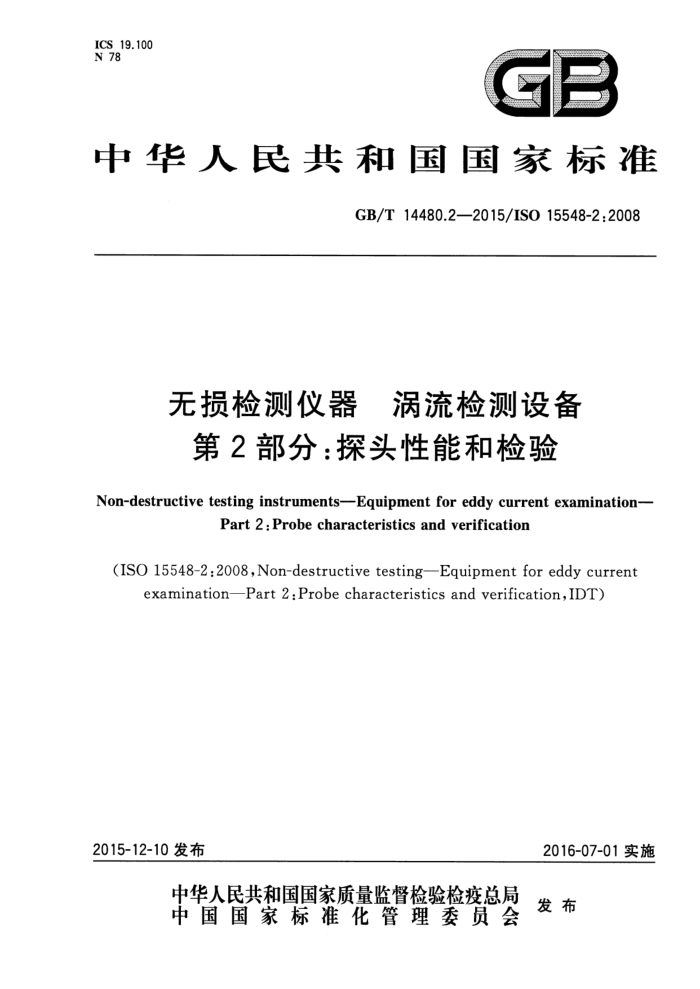

ICS_19.100
N 78
G
中华人民共和国国家标准
GB/T14480.2—2015/IS015548-2:2008
无损检测仪器 涡流检测设备第2部分：探头性能和检验
Non-destructive testing instruments-Equipment for eddy current examination-
Part 2:Probecharacteristicsandverification
(ISO 15548-2:2008,Non-destructive testing—Equipment for eddy current
examinationPart 2:Probecharacteristics andverification,IDT)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14480.2—2015/ISO15548-2:2008
次
目
前言
范围 2 规范性引用文件
I
...
术语和定义探头和连接部件的性能检验
3
4
5 6 探头的电气性能和功能特性的测量
连接部件的影响· 附录A（资料性附录） 参考试块A6 参考文献
21 22 24
7
.... GB/T14480.2—2015/ISO15548-2:2008
前 言
GB/T14480《无损检测仪器涡流检测设备》分为以下三个部分：
第1部分：仪器性能和检验；一第2部分：探头性能和检验；一第3部分：系统性能和检验。 本部分为GB/T14480的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分采用翻译法等同采用ISO15548-2：2008《无损检测 涡流检测设备 第2部分：探头性能和
检验》。
为便于使用，本部分对ISO15548-2：2008做了下列编辑性修改：
修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122)归口。 本部分负责起草单位：长春机械科学研究院有限公司、爱德森（厦门)电子有限公司、济宁鲁科检测
器材有限公司、辽宁仪表研究所、深圳国技仪器有限公司、长春黄金设计院。
本部分主要起草人：刘智力、林俊明、马军、徐波、朱平、刘钟励。 GB/T14480.2—2015/ISO15548-2:2008
无损检测仪器 F 涡流检测设备第2部分：探头性能和检验
1范围
GB/T14480的本部分规定了探头与它的连接部件的功能特性、测量和检验方法。 通过对这些性能的评价使得准确的描述和比较涡流检测设备成为可能。 通过仔细选择系统性能，可以设计出符合要求的专用涡流检测系统。 本部分的规定亦适用于涡流辅附设备。 本部分未规定检验性能的技术指标，也未规定验收准则，这些内容在应用技术文件中给出。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO12718无损检测涡流检测词汇（Non-destructivetesting—Eddycurrenttesting—Termi- nology)
3术语和定义
ISO12718界定的术语和定义适用于本文件。
4探头和连接部件的性能
4.1 1基本性能 4.1.1应用
应根据指定的应用要求选择探头和连接部件。 应根据所用的仪器设计探头和连接部件。
4.1.2探头的类型
探头按下列方式分类：
被检验材料的种类，如铁磁性材料、高电导率的非铁磁性材料或低电导率的非铁磁性材料；结构，例如：发射接收分离式探头或发射接收一体式探头；
一系列，例如：共轴式探头、表面探头；
测量方式，例如：绝对式、差动式；一检测用途，例如：不连续检测、分选或测厚等；一专有特征，例如：聚焦、屏蔽等。
-
4.1.3连接部件
连接部件可以包括：
- GB/T14480.2—2015/ISO15548-2:2008
电缆和（或）延长部分；接线端子；滑环；旋转头；电感耦合器；有源部件，例如多路切换器、放大器等。
4.1.4 物理特性
应包括下列内容：
外形尺寸和形状；质量；机械安装要求；型号和编号；探头外壳的材料；探头探测面保护层材料的成分和厚度；有无磁芯或屏蔽及其用途；连接部件的类型（见4.1.3）；方向标识（最大灵敏度的方向，见6.2.3.3）；位置标识（电中心，见6.2.3.4）。
4.1.5 5安全
探头和连接部件应符合有关电气安全、表面温度或防爆安全规则。 探头的正常使用不应产生危险。
4.1.6 6环境条件
应标明探头和连接部件在正常使用、存放和运输时的温度和湿度条件，探头和连接部件对于噪声干扰和电磁辐射的影响的允差应符合电磁兼容(EMC)的规定。 制作探头的材料宜易于清洁。
4.2电气性能
应明确标明或用文字说明探头的外部电气连接。 如果探头连接到特定长度和特定类型的电缆上，其电气性能如下：
推荐的激励电流和激励电压的安全工作范围；推荐的激励频率范围；激励部件在空气中的阻抗；激励部件在空气中的谐振频率；接收部件在空气中的阻抗。
也应标明延长电缆的电气性能。 4.3 功能特性
应根据特定应用的系统确定探头的功能特性。 需要使用不同的校准试块测量探头的功能特性。根据应用来确定参考试块使用的材料。 探头的功能特性如下：
2 GB/T14480.2-—2015/ISO15548-2:2008
方向性；对基本不连续的响应（孔、槽）；覆盖的长度和宽度；覆盖面积；一稳定响应不连续的最小尺寸；
-
一渗透深度；一几何效应；当探头与特定材料且材质均匀的试块之间为最小探测间距时，激励部件归一化阻抗轨迹（当频
率变化时）。 对于给定的应用，上述这些性能不能单独用来确定给定检测系统中探头的性能（例如：分辨力、最小
可探测出的不连续等）。
如有必要，应测量连接部件对探头功能特性的影响。
5检验
5.1一般要求
为保证涡流检测的一致性和有效性，有必要对组成涡流检测系统各部件的性能进行检验，以使其保持在允许的限值内。
在使用检验系统或探头之前，应对参考试块的物理条件进行检验，使其在充许限值内。 检验用的测量设备应在校准的有效期内使用。 为了便于理解，GB/T14480的三个部分都描述了同样的检验程序。
5.2检验的级别
检验分三个级别。每一级都规定了检验和复检的时间周期。 应由制造者或在制造者监控状态下完成首次型式检验。 1级—总体功能检查应使用参考试块对涡流检测系统定期进行检验以验证其性能处于规定的限值内。 检验通常在现场进行。 在检验程序文件中应确定检验周期和参考试块。 2级一一具体功能检查和校准通过延长设备规定的使用周期进行的检验，以保证涡流检测仪器、探头、辅助设备和参考试块所选
性能的长期稳定性。
3级性能检查对涡流仪、探头附件和参考试块进行检验以评定是否与制造者提供的各项性能相符合。 检验机构应规定要检验的性能。 表1列出了检验的主要性能。
表1检验级别
级别 1 总体功能检查
项目
仪器
责任承担用户
典型时间周期
经常进行。 例如：按小时、按天
系统性能的稳定性
参考试块
3 GB/T14480.2—2015/IS015548-2:2008
表1(续)
级别 2
项目
仪器
责任承担用户
典型时间周期
仪器、探头和辅助设备已 不经常进行，但至少每年 已校准的测量仪器、参考
具体功能检查和校准」： 选性能的稳定性
试块校准实验室测量仪器和 制造者，参考试块
一次或大修以后进行
3 性能检查
仪器、探头和辅助设备的 一次。 全部性能
用户
首次交付和需要时
5.3检验程序
被检验的系统性能取决于实际应用。检验的基本性能和级别应在检验程序文件中予以规定。 应用的检测程序应参考检验程序。这样，根据特定的应用可以限定要检验性能的项目数。 为了能在本部分的范围进行检验，应提供表征仪器、探头和参考试块性能的足够数据。
5.4修正操作
1级一一当系统性能不在规定限值内时，应先对相关的被检产品检验以后，再决定是否对其进行修正。修正操作应使其性能在可接受的限值内。
2级一当系统性能偏差大于制造者或应用技术文件规定的可接受限值时，应决定对相关的被检仪器、探头和辅助设备进行修正。
3级当系统性能超出制造者或应用技术文件规定的可接受范围时，应决定对相关的被检仪器、 探头和辅助设备进行修正。
6探头的电气性能和功能特性的测量
6.1电气性能 6.1.1 一般要求
在探头的应用中，不宜单独以电气性能来定义探头的性能。 6.1.2～6.1.5给出的方法和测量仪器是指导性的，也可以采用其他等效的方法和测量仪器。
6.1.2测量条件
测量在探头的接线端子处进行，不使用检测系统的连接部件。探头应置于空气中并远离任何导电或磁性材料。
对探头的每一部件在可以接触到的接线端子处进行测量。其他部件应处于开路状态。 设计在特定条件下（例如：温度或压力）使用的探头时，应在应用技术文件中规定所需要的附加测量
条件。 6.1.3激励元件谐振频率 6.1.3.1单线圈激励元件
使用阻抗仪测量激励元件的谐振频率于s。 6.1.3.2多线圈激励元件
激励元件为多个线圈时，要给出多个谐振频率。应测量并记录最低谐振频率。
4 GB/T14480.2-2015/IS015548-2:2008
6.1.4激励元件的阻抗
使用方用表测量电阻R。，使用阻抗仪测量电感L。。在推荐的探头工作范围的最低频率测量电感。 如果电容C。的值太小，无法直接测量，可按式（1)计算得到更准确的结果：
1
C。= 4" fgL.
..(1 )
激励元件的阻抗模型如图1所示。
0
Ro
Lo
c
图1激励元件的阻抗
6.1.5接收元件的阻抗
使用万用表测量电阻，用阻抗仪测量电感和电容。用阻抗的测量值能够标绘出与频率相对应的特性曲线。 6.2功能特性 6.2.1一般要求
本部分表征的是通用型探头的性能。特殊（非常用)探头的功能特性应按照应用技术文件表征，该文件是按照本部分的规定制定的。本部分规定的特性能够给出这些探头有用的信息。
本部分规定了两类探头的功能特性：表面探头和共轴式探头。 6.2.2测量条件 6.2.2.1一般要求
可使用GB/T14480.1规定的且准确度满足要求的通用涡流仪。 作为替代的方法，可以使用电压和（或)电流发生器、同步探测放大器和电压表或示波器组成的测量
系统进行测量。
当探头没有附带连接电缆时，应记录测量时所用电缆的电气性能。 应在探头制造者标明的频率范围，使用已知尺寸的槽和孔的参考试块测量探头的性能。 参考试块应按照应用技术文件规定的材料、冶金工艺和表面处理的要求制造。参考试块的几何形
状应符合6.2.3.1和6.2.4.2的要求。如试块用铁磁性材料制作，使用前应进行退磁。如果用其他器件（如替代试块、电路、线圈和球体等)代替参考试块，其测量特性应进行等效性验证。
在探头的作用区域内，出现任何电磁场或铁磁性材料的干扰都能够改变功能特性。当按照6.2.2.2 和6.2.2.3测量时，应注意避免这些影响。
应记录每个特性的测量条件，例如：激励频率、电压和（或）电流、参考试块的详细情况等。 如果可能，测量信号的幅度和相角。
6.2.2.2 信号幅度测量
a） 绝对测量
5
